Tấm rung tự làm: tính khả dụng kỹ thuật và đảm bảo chất lượng

Các hoạt động của máy móc trên một công trường lớn dường như được phối hợp nhịp nhàng và rất nhanh. Chỉ mới hôm qua, một cái xô khổng lồ đã đổ xuống đất, và hôm nay đã có tầng đầu tiên của tòa nhà tương lai. Đây là tại các công trường quy mô lớn. Nhưng ngay cả khi bạn cần xây dựng một ngôi nhà nông thôn, các nguyên tắc đều giống nhau: đầu tiên, bạn cần chuẩn bị đất, xáo trộn nó. Mua cơ chế đắt tiền để sử dụng trong thời gian ngắn là không thực tế. Một tấm rung bằng tay của chính bạn là một giải pháp thực sự và giá cả phải chăng.

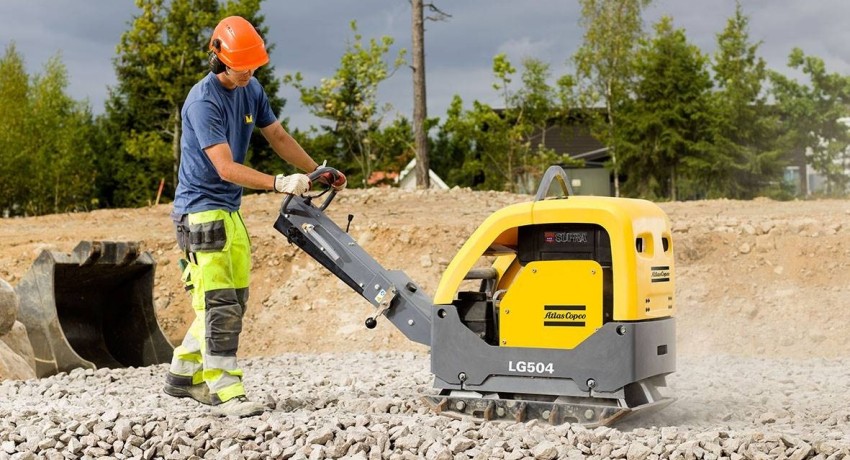

Đĩa rung là một thiết bị đặc biệt được thiết kế để đầm đất, mặt bê tông, mặt đường nhựa

Phạm vi ứng dụng và đặc tính kỹ thuật của tấm rung

Một tấm rung là một bộ phận có chức năng chính là xáo trộn. Nó được sử dụng trong các lĩnh vực khác nhau: để nén đất trong quá trình xây dựng, quy hoạch cảnh quan, để đầm các vật liệu rời (cát, cuội, sỏi), để rải nhựa đường, tấm lát, đá lát.

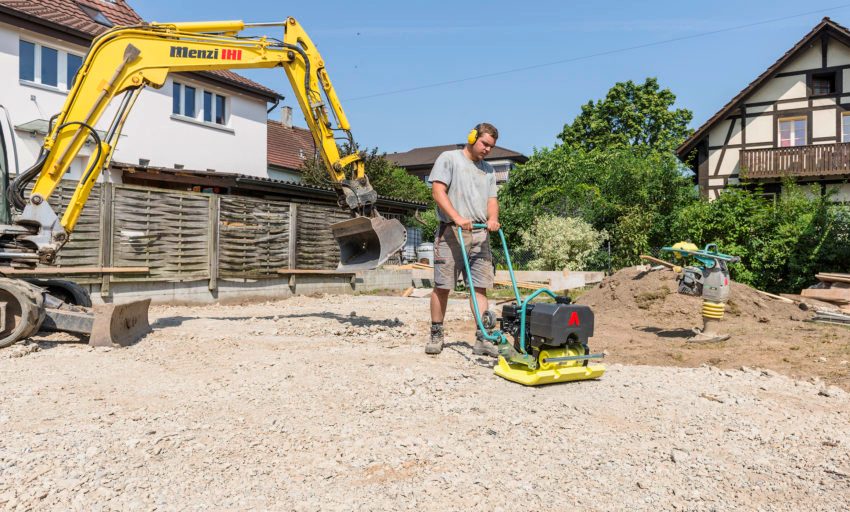

Các tấm rung thích hợp cho khối lượng công việc không quá 1000 mét vuông M.

Máy có kích thước nhỏ và do đó có thể cơ động được. Nó có thể được sử dụng cả ở những nơi thoáng đãng (khi đầm đất, bãi đậu xe, mặt đường, nền nhà trong các cơ sở công nghiệp lớn, v.v.) và trong không gian hạn chế (trong mương, rãnh, gần tòa nhà, gần lề đường, giếng, cửa hầm. Vân vân.).

Đĩa rung để nén đất và các vật liệu rời khác được khuyến khích sử dụng trên diện tích không quá 1000 m². Thiết bị có kích thước lớn và công suất lớn hơn được sử dụng cho những mục đích này trên diện tích lớn.

Mỗi mô hình của một tấm rung có các chỉ số hoạt động riêng của nó, xác định các tính năng sử dụng và phạm vi của nó. Vì vậy, khi lựa chọn một tấm rung, bạn nên chú ý đến các đặc tính kỹ thuật sau:

• kích thước tấm đế, mm;
• tần số rung động, Hz;

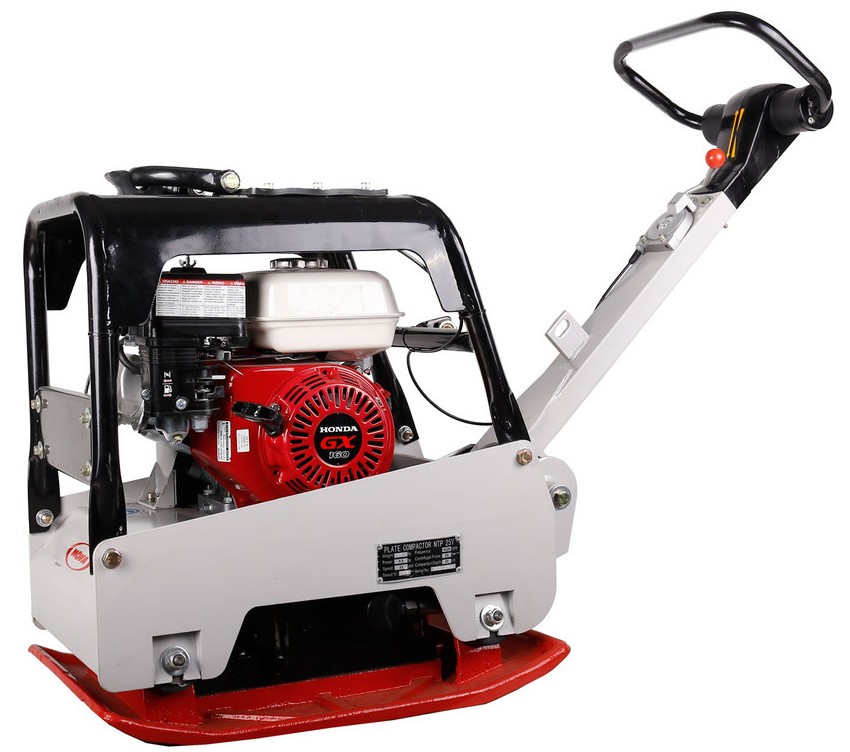

Quá trình nén khối lượng cần thiết bằng một tấm rung được thực hiện do sự xuất hiện của các dao động xung kích trong bộ mất cân bằng

• độ sâu của con dấu, mm;
• biên độ rung, mm;
• công suất, kWt;
• khối lượng đơn vị, kg;
• tiêu thụ điện hoặc nhiên liệu, kW / h hoặc l / h;
• năng suất tối đa, sq.m / h;
• kích thước tổng thể của thiết bị, mm.

Các loại tấm rung: sự khác biệt chính, ưu điểm và nhược điểm

Các tấm rung được chia theo một số chỉ số.Đầu tiên là loại động cơ. Tùy thuộc vào động cơ được lắp đặt trên thiết bị, các tấm là:

• xăng;
• dầu diesel;
• điện.

Máy đầm tấm chạy bằng động cơ diesel để nén chặt đất, nhựa đường và sỏi

Tấm rung điện 220 V là lựa chọn rẻ và hợp lý nhất. Theo tiêu chí kỹ thuật, nó có phần kém hơn so với hai loại còn lại, vì nó có trọng lượng thấp và độ húc thấp. Hơn hết, mô hình này phù hợp để sử dụng trên trang web tư nhân, trong nông nghiệp, trong công việc cảnh quan. Nhược điểm của nó là bắt buộc phải có nguồn điện và hạn chế phạm vi hoạt động theo chiều dài của dây.

Trong trường hợp không có nguồn điện hoặc không thể kết nối với điện lưới, việc mua một chiếc đĩa rung chạy xăng là điều đáng giá. Nó đắt hơn điện, nhưng không có hạn chế về điều kiện hoạt động. Nó rất dễ dàng để vận chuyển và di chuyển. Nhiên liệu diesel rẻ hơn xăng, nhưng bản thân động cơ lại đắt hơn. Động cơ diesel là mạnh nhất và được sử dụng phổ biến hơn trên các công trường xây dựng. Nhược điểm của đĩa rung động cơ diesel là gây ra tiếng ồn đáng kể trong quá trình vận hành và giá thành cao.

Lời khuyên hữu ích! Công suất động cơ ảnh hưởng trực tiếp đến chuyển động của tấm. Ở tốc độ cao, đơn vị tự di chuyển. Nếu nguồn điện yếu, nồi có thể bị cháy. Nhược điểm này sẽ tăng lên nếu một lớp vật liệu hạt mịn được dập.

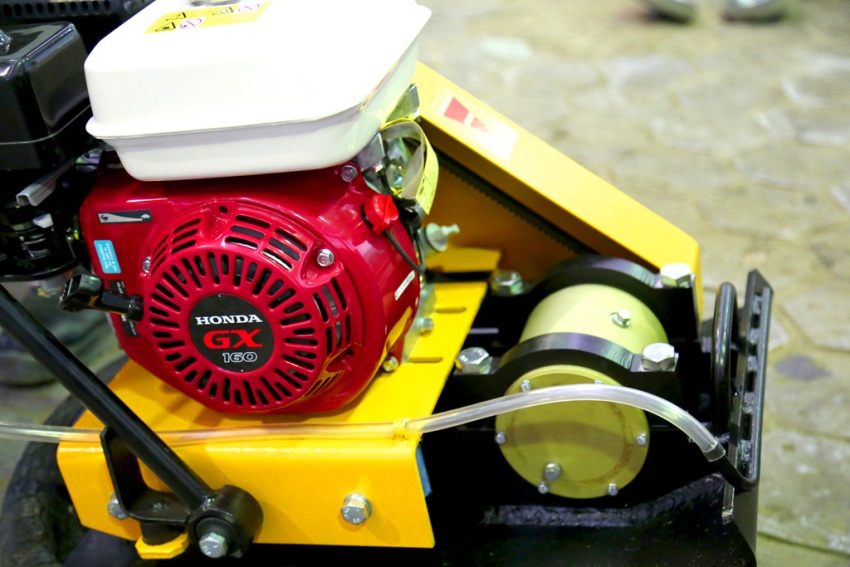

Đĩa rung xăng là một thiết bị rất linh hoạt do kích thước nhỏ gọn của chúng

Các tấm rung cũng được chia theo mục đích: dùng để đầm bê tông nhựa và đầm đất. Đầu tiên được phân biệt bởi sự hiện diện trong thiết kế của họ của một thiết bị cung cấp nước tưới. Nó là cần thiết để làm ướt, bề mặt ướt không bao gồm sự bám dính vào cơ sở. Bề mặt của tấm rung như vậy nhẵn, các cạnh được làm tròn.

Bộ phận nén đất nặng hơn, kết cấu bề mặt của tấm được dập nổi.

Phân biệt máy có chuyển động tịnh tiến và chuyển động ngược. Các phép tịnh tiến chuyển động theo một hướng và có một hướng mất cân bằng. Loại đĩa rung thứ hai có phương chuyển động tịnh tiến. Chúng có hai không cân bằng, vì vậy chúng có thể di chuyển theo các hướng khác nhau. Các tấm rung được điều khiển bằng tay hoặc từ xa. Phương án sau tiện lợi và an toàn nhưng giá cao hơn nhiều.

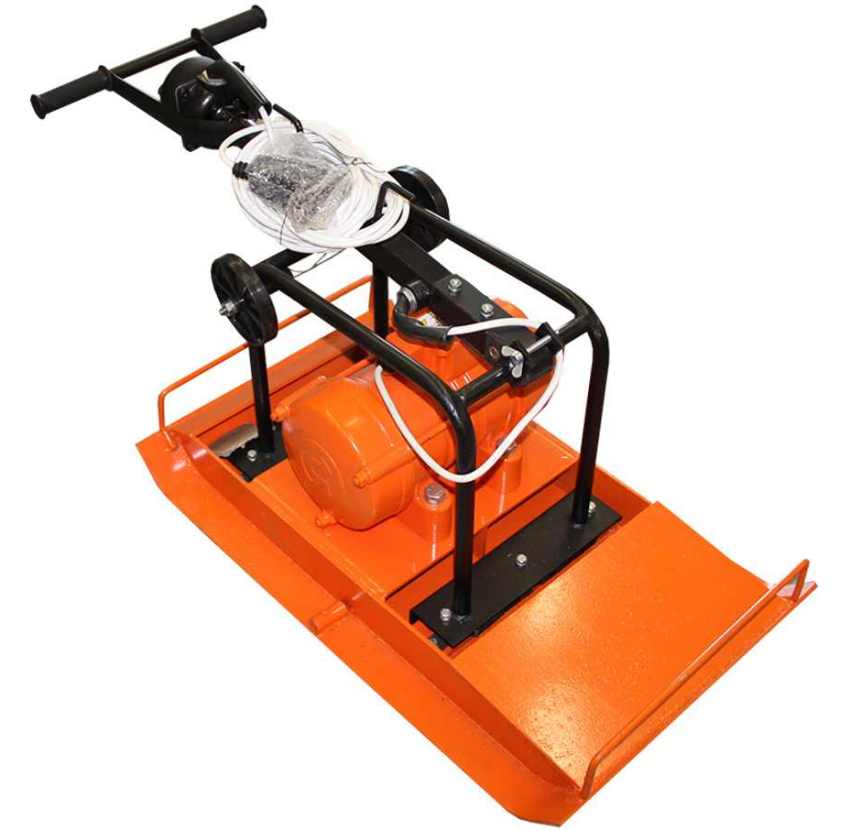

Đĩa rung có động cơ điện ít chức năng hơn, trọng lượng thấp và độ đâm thấp

Phân loại khối lượng máy đầm rung

Cùng với sức mạnh, trọng lượng là một chỉ số kỹ thuật quan trọng. Đó là điều mà bạn cần phải chú ý khi chọn mẫu thiết bị hoặc khi tạo ra một chiếc dao cạo bằng tay của chính bạn. Theo thông số này, tấm rung được chia thành bốn loại:

Lời khuyên hữu ích! Khi chọn một tấm rung, cần lưu ý rằng một thiết bị nặng kém cơ động hơn, nhưng hiệu quả hơn. Nếu trọng lượng không tương ứng với độ dày của đất và nhỏ hơn trọng lượng khuyến nghị, sẽ mất nhiều thời gian để đầm và tiêu tốn thêm nhiên liệu hoặc điện.

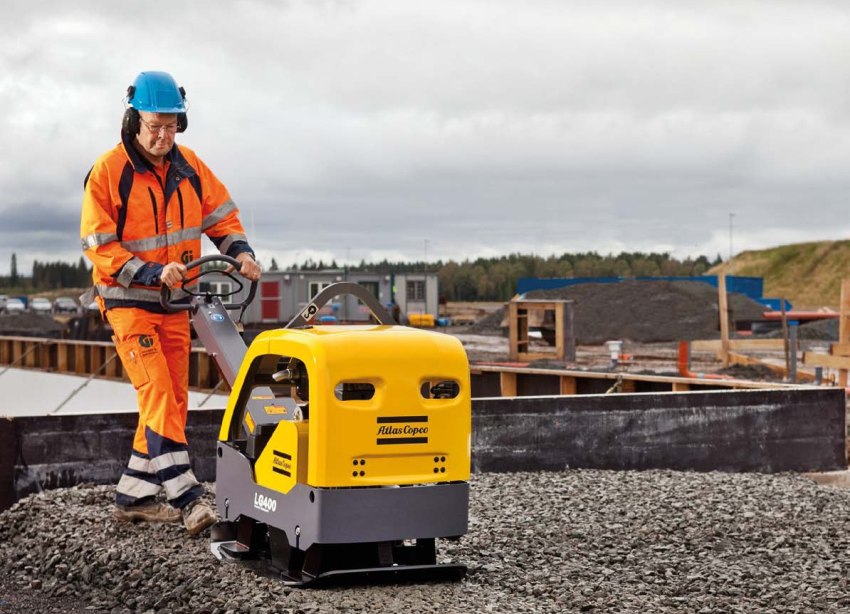

Trước khi bạn mua một tấm rung, bạn cần phải quyết định nó sẽ được sử dụng cho mục đích gì và ở đâu, trọng lượng của nó sẽ phụ thuộc vào điều này.

Thiết bị tấm rung: các nút chính và phương thức kết nối

Để mua tấm rung, nên chọn giá bằng cách xem đặc điểm của các đơn vị và bảng giá của bất kỳ tổ chức kinh doanh nào.Nhưng bạn hoàn toàn có thể sử dụng chính xác và thậm chí còn hơn thế nữa để chế tạo một chiếc ô tô bằng tay của chính mình nếu bạn biết cấu tạo của nó.

Thiết kế tấm rung bao gồm các thành phần chính sau:

• động cơ;
• máy rung;
• tấm;
• ly hợp ly tâm;
• Khung xe;
• các núm điều khiển;
• vỏ bảo vệ.

Máy rung được lắp đặt trên một bệ nặng, cơ sở của nó là một trục không cân bằng được đặt trong các gối đỡ và một vỏ hình trụ. Kết cấu được cố định bằng kẹp, bắt vít vào tấm. Một bộ phận quan trọng trong thiết bị của đĩa rung, cũng là bộ phận được gắn với bệ là khung động cơ. Nó được gắn với bộ giảm xóc.

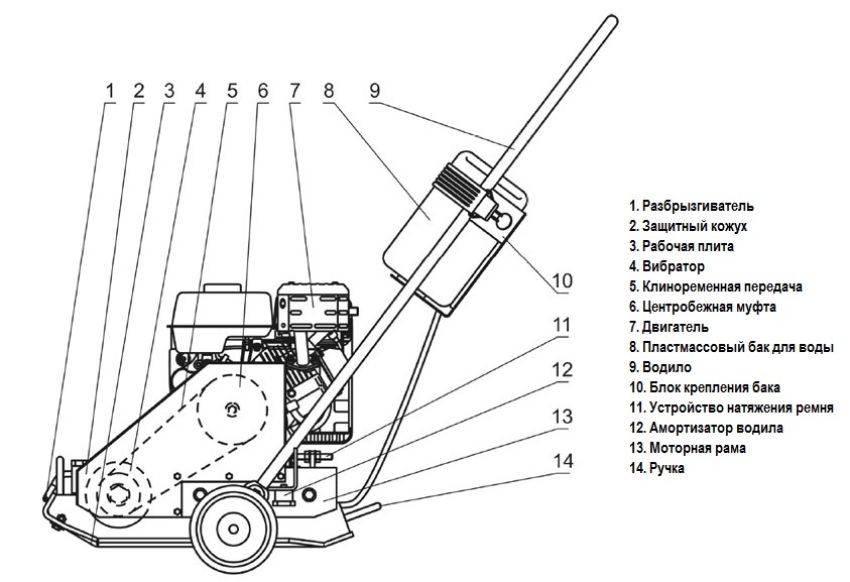

Các thành phần chính của tấm rung

Động cơ nằm phía trên bộ kích thích rung động. Động cơ và bộ rung được nối với nhau bằng khớp nối và bộ truyền đai V. Trong quá trình hoạt động, động cơ tạo ra các chuyển động quay được truyền đến bộ rung, chuyển động này thành dao động. Các chuyển động này được truyền tới tấm, và sau đó đến lớp bề mặt, được nén chặt.

Nếu chức năng của tấm rung bao gồm việc đập tấm lát hoặc đá lát, thì mô hình phải được trang bị vòi phun làm mềm bằng nhựa hoặc bề mặt hỗ trợ đặc biệt làm bằng polyurethane.

Nguyên lý hoạt động

Các cơ cấu làm việc có tác động lên bề mặt của tấm sàn tạo ra một số chuyển động nhất định khi tiếp xúc với mặt đất - đây là cơ sở của nguyên lý hoạt động của thiết bị này. Động năng được chuyển thành các dạng năng lượng khác khi va chạm. Áp suất trên bề mặt tăng ngay lập tức, và sau đó cũng xảy ra sự sụt giảm tức thời tương tự. Do đó, ngoài lực tác động, tốc độ và tần số đều có tác dụng. Kết quả của hành động này, các hạt nhỏ lấp đầy khoảng trống, dẫn đến một lớp phủ rất dày đặc, đồng đều.

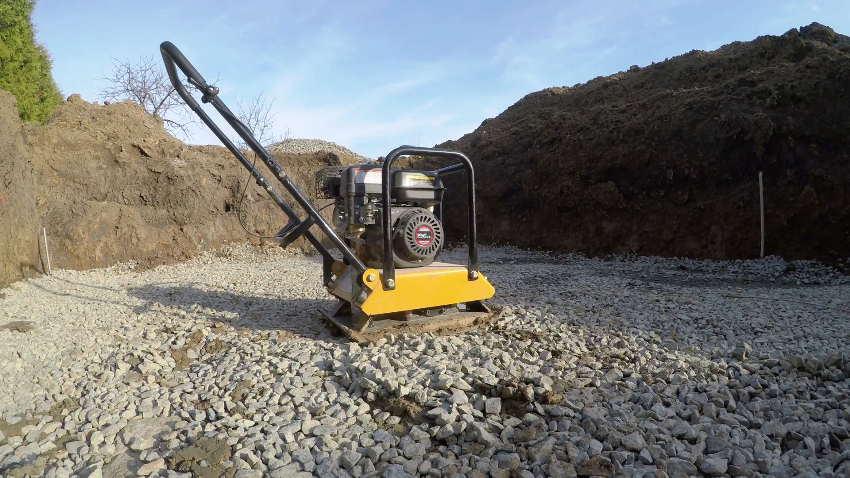

Chất lượng của vật liệu mà từ đó tấm làm việc được tạo ra xác định các đặc tính của nó.

Hai loại vật liệu được sử dụng để sản xuất tấm: gang và thép.

Lời khuyên hữu ích! Khi chọn thiết bị có tấm gang, hãy chắc chắn chú ý đến loại kim loại. Một tấm gang chất lượng thấp có thể bị nứt khi sử dụng lâu dài trên sỏi.

Kích thước của tấm cũng rất quan trọng trong quá trình hoạt động: diện tích của tấm càng nhỏ thì chất lượng xáo trộn của nó càng tốt. Các chỉ số rung động xác định bề mặt sẽ được đầm chặt như thế nào. Nếu các tấm có cùng khối lượng, nhưng lực dao động khác nhau, thì đơn vị có giá trị cao hơn sẽ nén chặt hơn.

Nhà sản xuất, mô hình được đề xuất

Đối với công việc quy mô nhỏ, nên mua một tấm rung điện. Nó không nặng, có tay cầm gấp, cho phép bạn di chuyển và vận chuyển nó đến đối tượng mong muốn. Thiết bị có bộ chuyển đổi tần số có thể điều chỉnh cho phép bạn thay đổi tần số rung, giới hạn dòng khởi động, tiết kiệm năng lượng và đặt chế độ hoạt động tối ưu cho các điều kiện này. Bạn có thể mua đĩa rung điện, giá rẻ hơn vài lần so với loại có động cơ chạy bằng nhiên liệu, từ bất kỳ nhà sản xuất nào có sản phẩm tương tự.

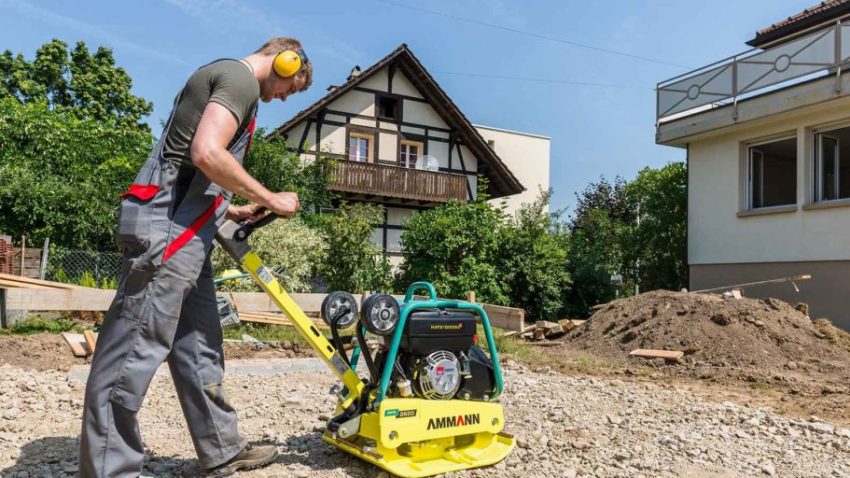

Tấm rung Ammann rất linh hoạt và có khả năng dễ dàng thích ứng với nhiều loại công việc khác nhau

Các tấm rung động cơ xăng đang có nhu cầu nhiều nhất và do đó được đại diện rộng rãi. Các đơn vị của công ty Thụy Sĩ Ammann, có nhà máy đã hoạt động trên khắp châu Âu trong một thời gian dài và đã vượt ra ngoài biên giới của nó, rất phổ biến. Dòng thiết bị bao gồm hầu hết các loại (từ siêu nhẹ đến nặng nhất) máy đầm rung động cơ diesel.

Bài viết liên quan:

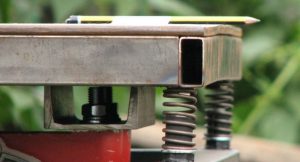

Bàn rung tự làm cho tấm lát: tất cả các giai đoạn thiết kế và lắp ráp

Đặc điểm của việc lắp ráp thiết bị và lựa chọn động cơ điện. Những vật liệu cần thiết cho khung. Hướng dẫn sản xuất.

Các tấm rung Ammann được phân biệt bởi mức độ cao của các điều kiện tiện nghi cần thiết cho công việc của người vận hành.Tay cầm dẫn hướng được cách ly với động cơ càng nhiều càng tốt để giảm độ rung. Một hướng dẫn giảm rung bổ sung cũng được cấp bằng sáng chế, có thể được sử dụng như một tùy chọn. Các động cơ là kinh tế. Có những mẫu xe chạy bằng cả xăng và dầu diesel.

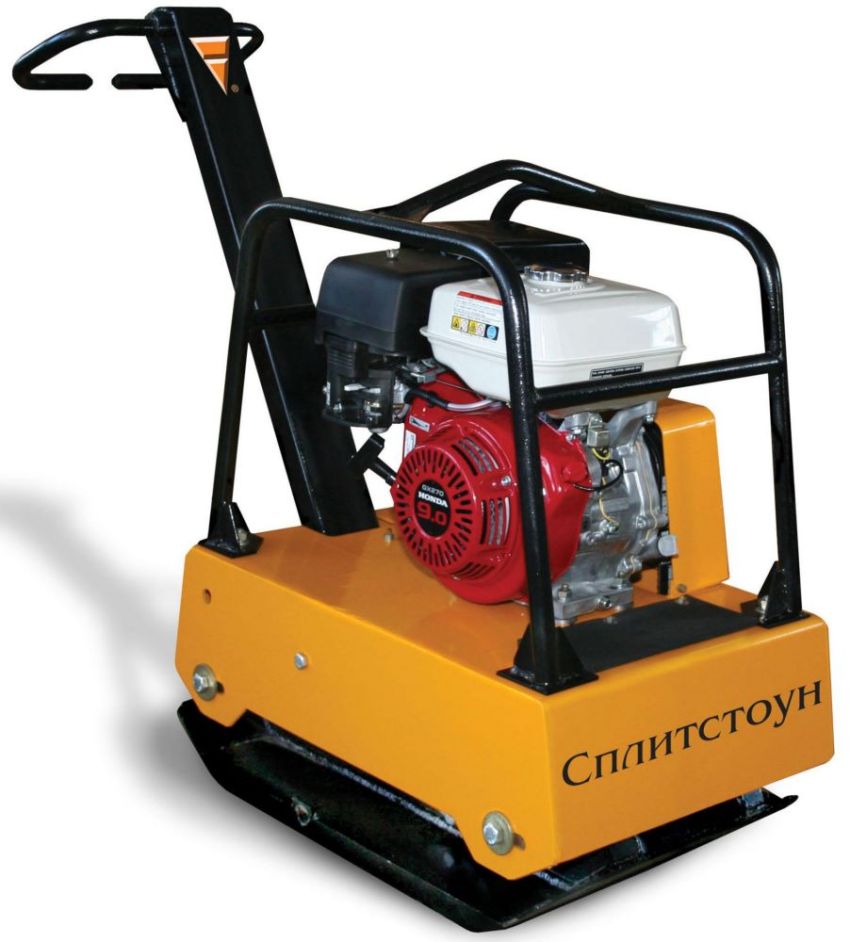

Tấm rung tách đá ngày nay đã chiếm một vị trí vững chắc trên thị trường thiết bị xây dựng như một kỹ thuật có chất lượng và độ tin cậy cao.

Trong số các nhà sản xuất trong nước, các sản phẩm cạnh tranh được cung cấp ra thị trường bởi tập đoàn công nghiệp Splinstone của Nga. Máy rung có đặc tính kỹ thuật tốt và giá thành rẻ. Tấm rung Splitstone VS-244 đặc biệt đáng để làm nổi bật. Đây là máy đầm tấm được săn lùng nhiều nhất với sự kết hợp cân bằng giữa hiệu suất, hiệu suất và chi phí. Với trọng lượng 74 kg, nó nén một lớp 100 mm. Đĩa rung VS-244 cung cấp khả năng nén chặt vật liệu rời, nhiều loại đất và nhựa đường trong các khu vực nhỏ, trong không gian hạn chế.

Đĩa rung Shaamonds PC9045F là sản phẩm có thiết kế của Mỹ và lắp ráp chất lượng cao của Trung Quốc. Mô hình này có thể được sử dụng cho cả mục đích cá nhân và trên các công trường xây dựng. Mạnh mẽ, đầm sâu 300 mm. Mức ồn cho phép. Làm mát bằng không khí, không có két nước cồng kềnh. Nhược điểm của đơn vị là thiếu tính ngược lại.

Đĩa rung xăng Wacker Neuson là sản phẩm của Đức. Công ty cùng tên (Wacker Neuson) đã hoạt động tại Đức từ năm 2007 và chuyên về thiết bị xây dựng nhẹ. Các sản phẩm có chất lượng cao và giá cả đáng kể. Tấm rung Wacker Neuson MP15 trong phạm vi mô hình là lựa chọn tốt nhất để phù hợp với giá cả phải chăng và các đặc tính kỹ thuật tốt. Kích thước nhỏ cho phép sử dụng máy đầm rung ngay cả trong không gian hạn chế hẹp. Thiết bị có hệ thống phun nước, cho phép sử dụng hỗn hợp nóng. Đường ray có thể gập lại và tay cầm nâng hạ tiện lợi đảm bảo vận chuyển dễ dàng. Vòng bi chống mài mòn kéo dài tuổi thọ. Đơn vị là tuyến tính, điều này phần nào hạn chế khả năng của nó.

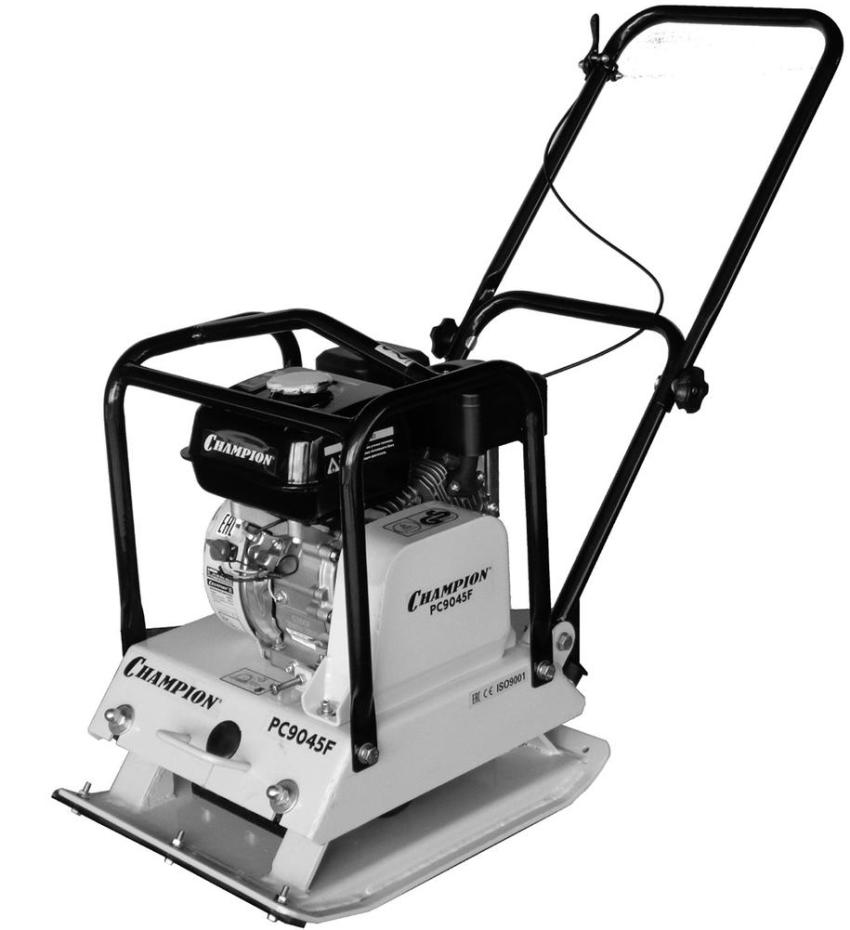

Tấm rung xăng nhỏ gọn, nhẹ Champion PC9045F hiệu quả để sử dụng ở những khu vực hạn chế và khối lượng công việc nhỏ

Tấm rung động cơ Honda đang có nhu cầu đặc biệt trên thị trường thiết bị xây dựng. Các cơ chế này nhỏ, tiết kiệm và lâu dài. Tấm rung xăng Honda có những đặc điểm khác biệt. Chúng được trình bày với số lượng đáng kể trong cả các mô hình nhẹ và trung bình nặng.

Lời khuyên hữu ích! Để mua đĩa rung xăng có lãi, ít nhất phải xem giá trong 3-5 bảng giá. Đôi khi sự khác biệt về chi phí của chúng là 15-20%.

Cái nào tốt hơn: thuê đĩa rung hay mua một cái đã qua sử dụng?

Nếu quỹ hạn chế hoặc không thể mua một chiếc máy để làm việc một lần trong một khu vực nhỏ, bạn có thể thuê một tấm rung. Ưu điểm chính của loại hình hoạt động này là giảm đáng kể chi phí tài chính và không cần bảo trì dự phòng. Quy trình cho thuê đĩa rung chạy xăng (tuy nhiên, cũng như điện hoặc diesel) phải bao gồm một số điểm bắt buộc:

• lập hợp đồng, trong đó quy định điều khoản sử dụng thiết bị và nghĩa vụ của các bên;
• vẽ ra các hành vi nghiệm thu, giao nhận của đơn vị;

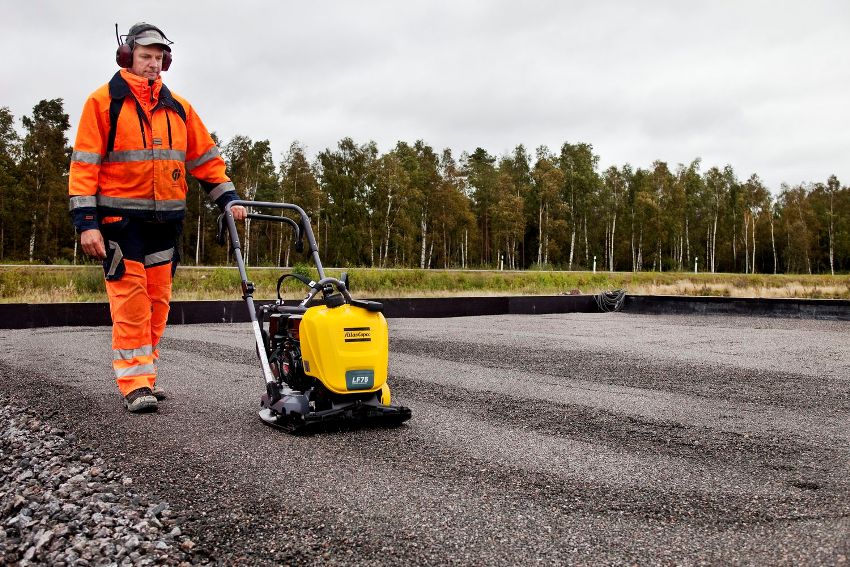

Nếu không có khối lượng lớn và làm việc liên tục cho tấm rung, thì tốt nhất là thuê đơn vị.

• hướng dẫn sử dụng an toàn.

 Giá thuê một tấm rung dao động từ 700 đến 5000 rúp. mỗi ngày. Nó phụ thuộc hầu hết vào trọng lượng của máy và các điều kiện sử dụng. Các đơn vị nặng thì đắt hơn. Cho thuê dài hạn có chiết khấu. Khi thuê đĩa rung xăng, nhiên liệu không được bao gồm trong thanh toán.Đơn vị được tiếp nhiên liệu với chi phí của người thuê.

Để tiết kiệm chi phí nếu bạn cần xáo trộn đất và các bề mặt khác, bạn có thể mua một tấm rung đã qua sử dụng. Nhưng trong tình huống như vậy, bạn cần phải chuẩn bị cho thực tế rằng sẽ chỉ có những lời đảm bảo bằng lời nói. Không xác định được tuổi thọ của máy. Mức độ mòn chỉ có thể được thiết lập tương đối, bằng cách đánh giá trực quan, nó không được xác định bởi ngày cấp. Luôn có rủi ro khi mua một thiết bị đang bị thanh lý vì một số lý do kỹ thuật. Trong hầu hết các trường hợp, không thể trả lại cơ chế đã sử dụng cho người bán.

Lời khuyên hữu ích! Khi đã quyết định mua một tấm rung đã qua sử dụng, hãy nhớ kiểm tra hoạt động của động cơ. Nếu có vấn đề, chúng sẽ biểu hiện theo tiếng ồn bất thường, độ trễ khởi động hoặc các bất thường khác.

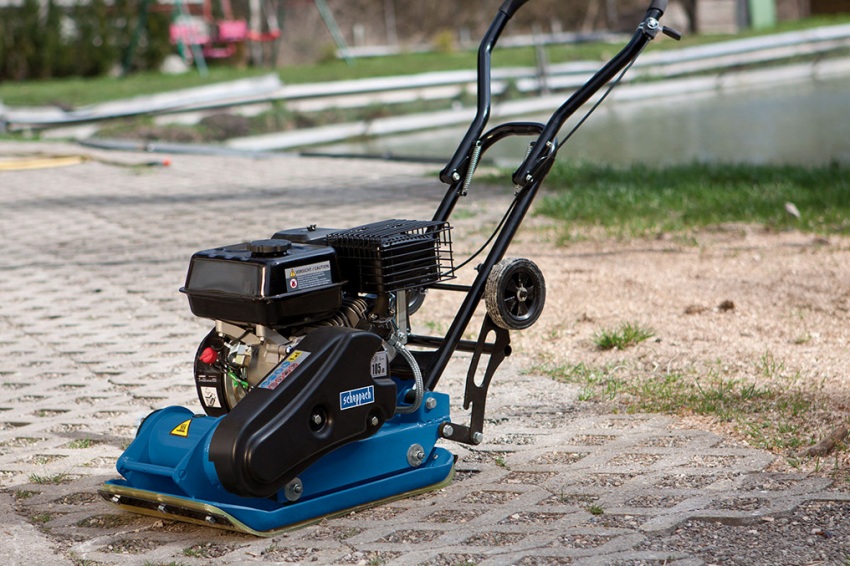

Cho thuê tấm rung là một dịch vụ rất phổ biến trong giới xây dựng. có một số lợi thế của việc thuê hơn là mua

Cách làm đĩa rung bằng tay của chính bạn: các bộ phận cần thiết và trình tự lắp ráp

Tất nhiên, bạn có thể mua một tấm rung điện 220 V, hoặc bạn có thể tạo ra một cơ chế không thua kém gì bằng chính tay của mình. Tùy chọn này có đủ ưu điểm:

• tiết kiệm chi phí đáng kể (ít nhất 50%);
• niềm tin vào chất lượng xây dựng;
• tạo ra một cơ chế với các đặc tính mong muốn;
• sự hài lòng về đạo đức.

Tấm rung điện 220 V do-it-yourself không yêu cầu bản vẽ, vì thiết kế không có đặc điểm là phức tạp và không thích hợp để mất thời gian tính toán dưới dạng giấy. Là một động cơ, là một tùy chọn, bạn có thể sử dụng bộ rung nền cho đĩa rung IV-98E, hoạt động từ 220 V.

Nền tảng có thể dựa trên tấm kim loại dày 8 mm và kích thước 45x80 mm. Bạn cũng sẽ cần 2 kênh, 2 đệm đàn hồi để cố định tay cầm, bu lông M10 cho động cơ điện hoặc M12 cho một động cơ xăng, 2 bánh xe nhựa, một đoạn ống, một ống rỗng dài 1,2 m.

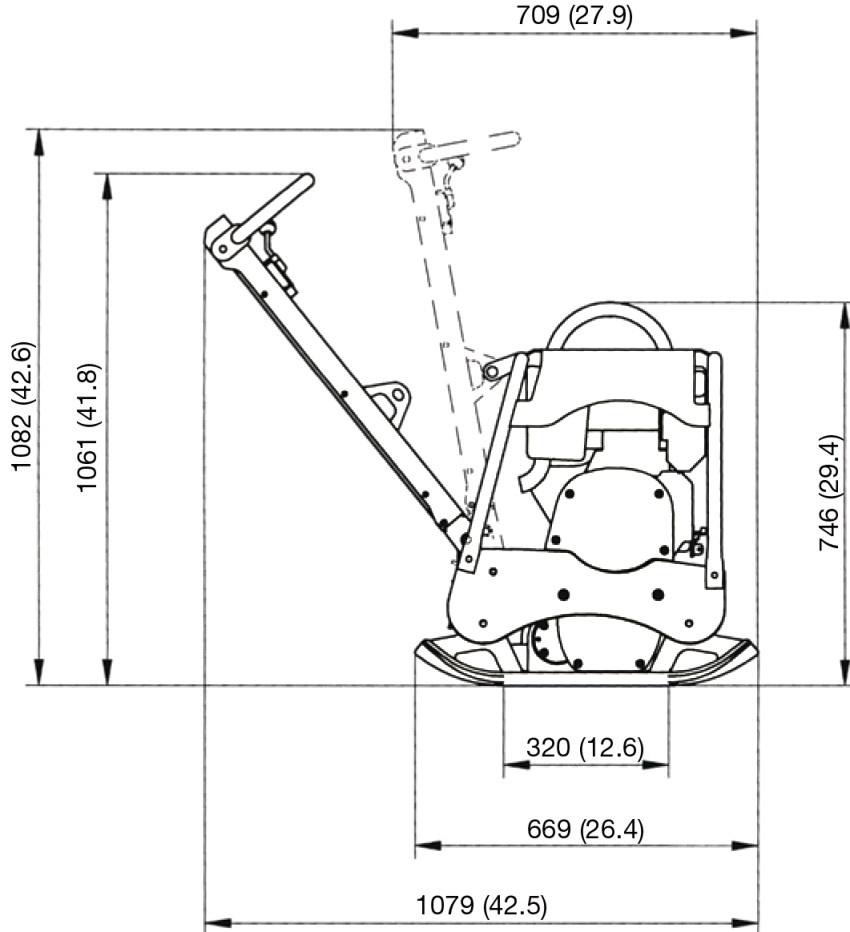

Sơ đồ với các kích thước của tấm rung điện

Trình tự lắp ráp đĩa rung với động cơ điện bằng chính tay bạn:

• nắp được tháo ra khỏi động cơ điện để có thể điều chỉnh cường độ dao động;
• Trên một tấm kim loại, người ta thực hiện hai vết cắt cách mép 10 cm, sâu 5 cm, dùng búa uốn các mép dọc theo các vết cắt. Điều này là cần thiết để tấm sàn không đào sâu xuống đất;
• một bộ rung được gắn vào đĩa với sự trợ giúp của các kênh. Các cạnh không được nhô ra ngoài bề mặt làm việc. Phương pháp buộc - hàn;
• bộ rung được gắn vào kim loại bằng bu lông M10. Các lỗ trên các kênh được khoan cùng khoảng cách với các lỗ lắp động cơ;
• một tay cầm được làm từ đường ống và gắn vào đế thông qua các gối. Gối làm giảm độ rung;
• sau đó một đoạn ống được hàn, bánh xe được gắn vào nó - để vận chuyển.

Lời khuyên hữu ích! Một tấm rung tự chế nên được thử nghiệm trên một diện tích nhỏ của bề mặt mềm, cho tải trọng tối thiểu. Điều này sẽ giảm đến 0 rủi ro bị thương trong trường hợp cơ chế hoạt động sai.

Một tấm rung điện tự lắp ráp là một cơ chế đáng tin cậy sẽ không thua kém các nhà máy về tuổi thọ. Chỉ có thể coi tính thẩm mỹ thấp của thiết bị tự chế là một nhược điểm không đáng có. Mặc dù nếu muốn, bạn có thể dễ dàng loại bỏ nhược điểm này bằng cách sơn các chi tiết bằng màu sáng.

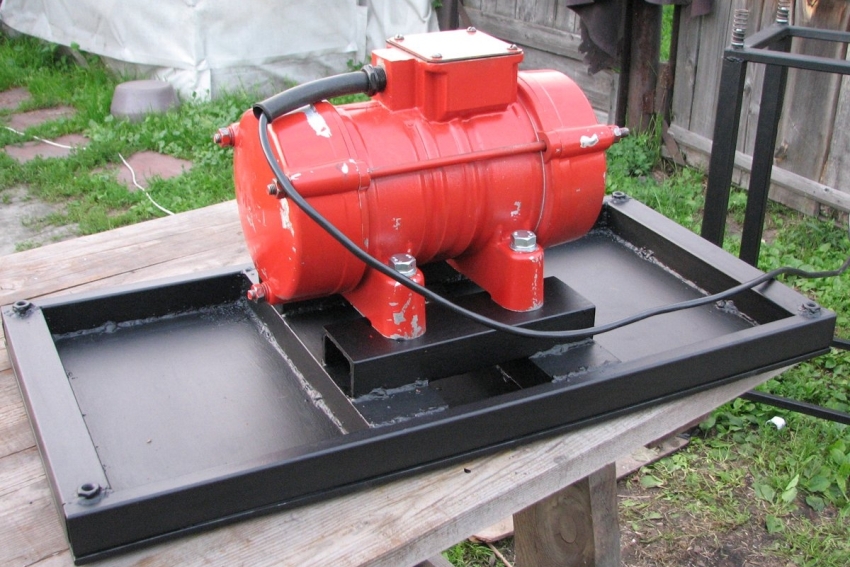

Một tấm rung tự làm là một nhiệm vụ khá khả thi với sự hiện diện của tất cả các thành phần cần thiết

Tấm rung do-it-yourself: mẹo vận hành

Một chiếc máy đầm rung do chính tay bạn tạo ra sẽ trở thành một vật tự tôn và sẽ đảm bảo hoạt động không bị gián đoạn nếu bạn tuân thủ các quy tắc vận hành nhất định:

• trước khi bật thiết bị, kiểm tra độ bền của các chốt và sự hiện diện của hư hỏng, loại bỏ các thiếu sót đã xác định trước khi sử dụng;
• sau khi bật, để động cơ ấm lên trong 2-3 phút;
• chỉ sử dụng đĩa rung trên bề mặt lỏng lẻo;
• thay thế kịp thời bộ lọc không khí và dầu trong các mô hình xăng (mỗi 100 giờ hoạt động);
• ngăn động cơ quá nhiệt;
• giữ thiết bị sạch sẽ và thực hiện bảo trì phòng ngừa;

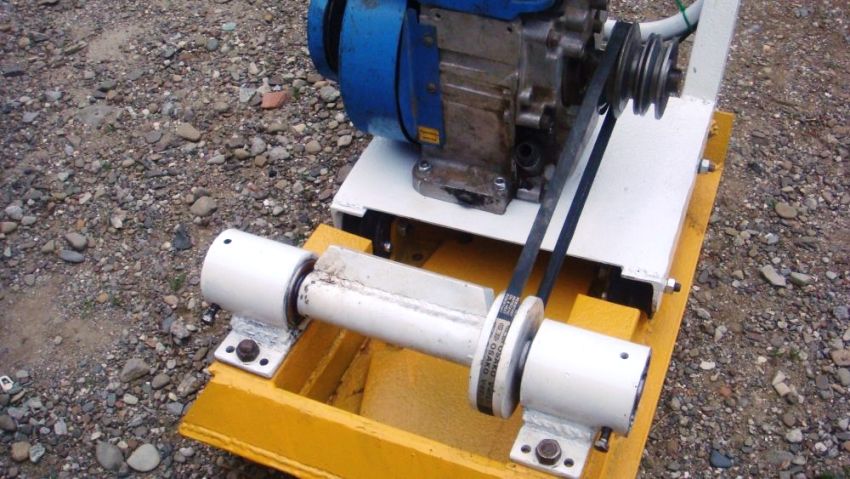

Không nên làm quá tải động cơ của đĩa rung tự chế bằng cách húc quá mạnh hoặc di chuyển quá nhanh

• nếu sử dụng thảm polyurethane, nó phải được làm sạch sau mỗi lần sử dụng.

Lời khuyên hữu ích! Nếu cần đầm nhiều lớp thì nên đầm riêng từng lớp. Điều này sẽ đảm bảo chất lượng và kéo dài độ bền của cơ chế.

Để giảm độ rung trong quá trình làm việc, bạn cần tạo những vòng dây dày trên tay cầm và giữ chặt chúng. Trong trường hợp này, tác động lên bàn tay và chi trên giảm đáng kể. Nếu bạn cần tưới nước bề mặt, bạn nên gắn một bình chứa nước và một vòi để từ đó nước sẽ được cung cấp và tưới liên tục cho các khu vực cần thiết. Cần phải chú ý giữ ẩm cho động cơ.

Nếu sau một lần thi công mà bề mặt vẫn chưa đủ đầm, thì nên lặp lại thao tác cho đến khi đạt được kết quả mong muốn. Thông thường, một đoạn cần được khắc phục bằng cách vượt qua 5-6 lần.

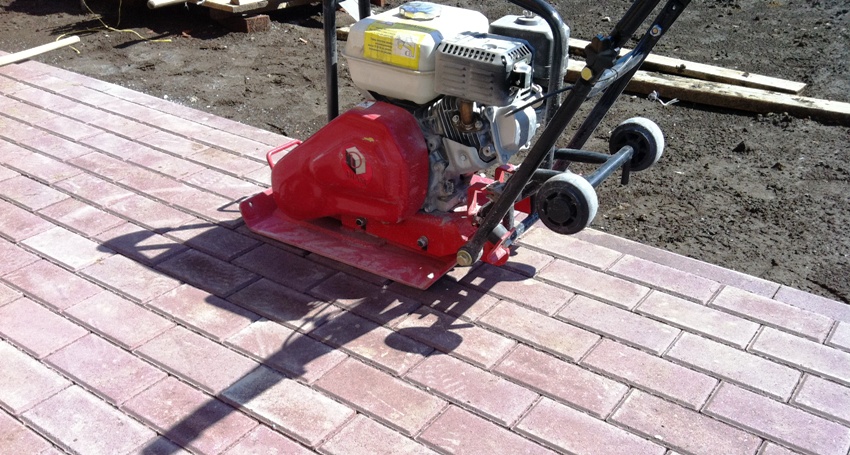

Để sử dụng an toàn tấm rung, hãy đảm bảo rằng tất cả các đai ốc và bu lông đều được siết chặt

Sự ra đời của các tấm rung đã đẩy nhanh quá trình đầm các bề mặt lên hàng trăm lần. Một loạt các sửa đổi cho phép bạn chọn cơ chế cần thiết để làm việc chất lượng cao và thoải mái. Khả năng chế tạo một tấm rung tự chế đã giúp những người có năng lực vật liệu khác nhau có thể sử dụng thiết bị này.
