Ang teksto ay nakikipag-usap sa isang uri ng mga fixture tulad ng mga cable channel: sukat at istraktura ng mga istraktura, pag-uuri ng mga produkto ayon sa pangunahing mga katangian (materyal, pagsasaayos, disenyo, istraktura), mga pakinabang at saklaw ng kanilang aplikasyon, pati na rin mga karagdagang aksesorya. Naglalaman ang teksto ng isang maikling pangkalahatang ideya ng mga tanyag na tagagawa, average na presyo para sa mga cable channel at mga rekomendasyon para sa pagpili ng mga produktong ito.
Nilalaman [Hide]
- 1 Device at mga uri ng mga cable channel para sa mga kable: mga uri, presyo ng mga produkto
- 2 Mga uri at laki ng mga cable channel: mga presyo at tampok
- 2.1 Mga tampok ng mga plastic floor skirting board na may cable duct
- 2.2 Mga duct ng cable: sukat at katangian ng mga trunks sa sahig
- 2.3 Kahalagahan ng mga parapet cable channel para sa mga de-koryenteng mga kable
- 2.4 Mga katangian at saklaw ng laki ng mga mini cable channel: 25x16 mm, 10x10 mm at iba pang mga laki
- 2.5 Sulok, mga kahon ng metal para sa mga wire, trays para sa LED strips
- 2.6 Mga tampok ng iba't ibang mga pandekorasyon na mga cable channel
- 3 Paano maglatag ng isang cable channel: mga sipi sa pagtatantya, pagpili ng laki at mga rekomendasyon
Device at mga uri ng mga cable channel para sa mga kable: mga uri, presyo ng mga produkto

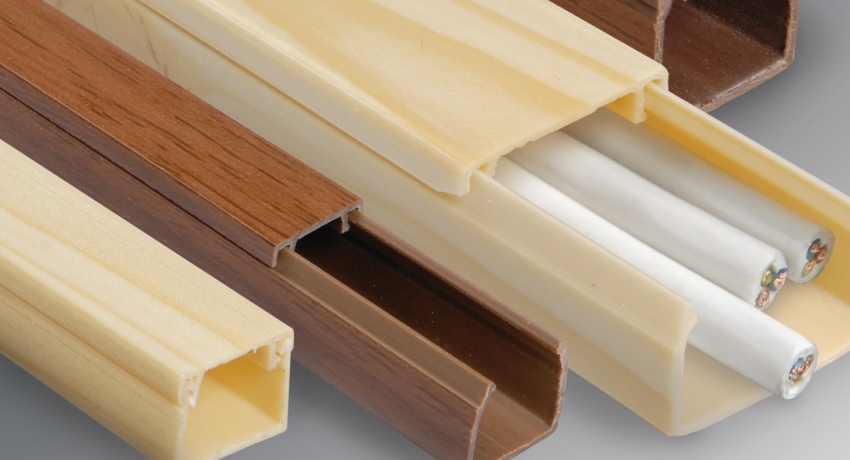

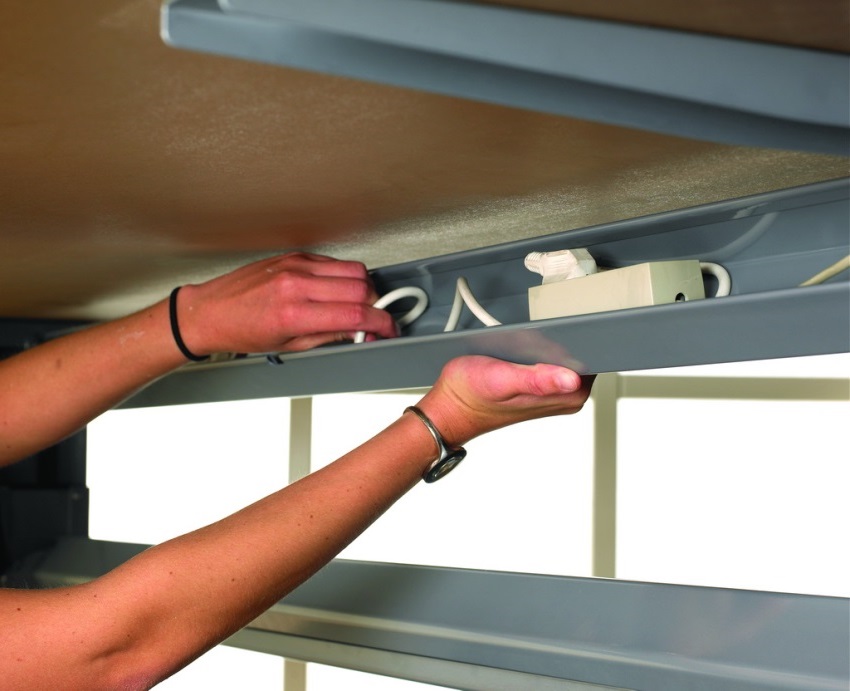

Ang cable channel ay isang kahon para sa mga kable ng kuryente, na ginawa sa anyo ng isang saradong profile. Sa karamihan ng mga kaso, ang mga produkto ay tatsulok o parihaba, bagaman mayroong iba pang mga pagpipilian. Ang istraktura ay binubuo ng isang metal o plastik na kahon at isang takip. Ang produkto ay naayos na sa ibabaw sa iba't ibang mga paraan.
Para sa pag-install ay ginagamit:
- mga rivet;
- mga tornilyo sa sarili;
- espesyal na pandikit;
- mga turnilyo, atbp.
Matapos mai-install at ma-secure ang produkto, ang mga cable ay inilalagay sa mga channel, at pagkatapos ay sarado ang takip. Salamat sa espesyal na disenyo, ang lahat ng mga bahagi ng aparato ay ligtas na gaganapin, kaya hindi na kailangang bumili ng karagdagang mga clip. Ang package ay maaaring may kasamang iba't ibang mga kabit. Ginagamit ito upang mag-install ng mga karagdagang item.

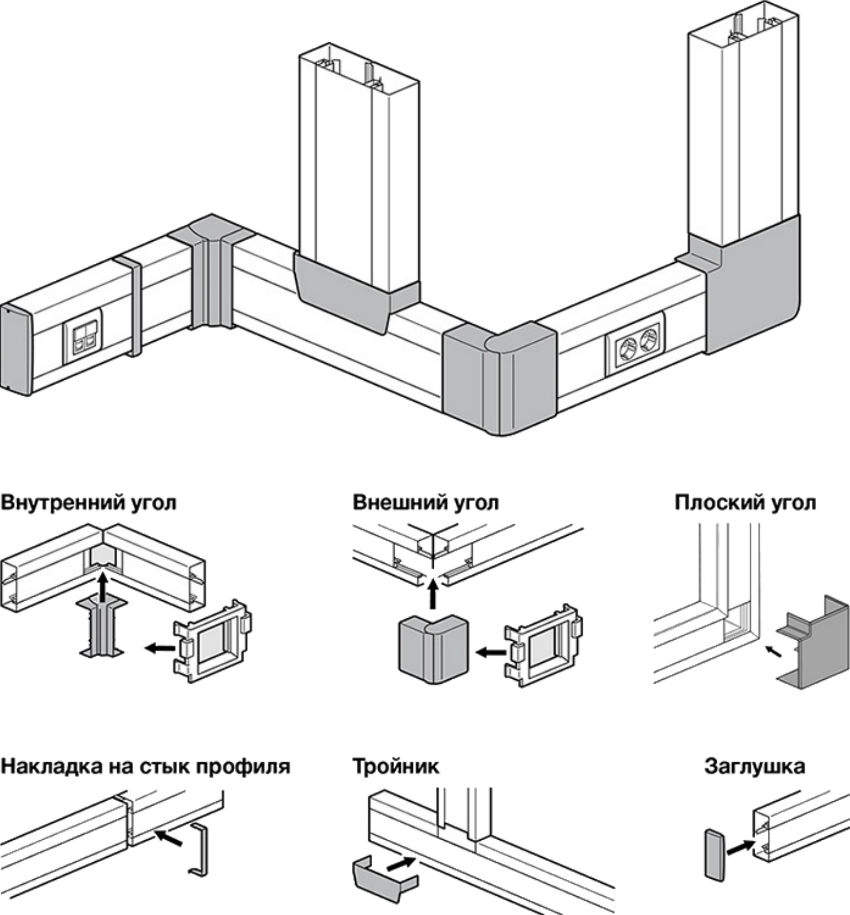

Karaniwang naglalaman ang karaniwang hanay:
- mga adaptor;
- Mga konektor na hugis L- o T;
- mga plugs ng cable duct;
- sulok, atbp.
Kung ang alinman sa mga bahagi ay nasira sa panahon ng proseso ng pag-install, maaari itong bilhin nang hiwalay sa anumang tindahan ng hardware.
Ang mga sumusunod na uri ng mga wire ay maaaring mailagay sa mga cable channel para sa mga de-koryenteng mga kable:
- computer;
- kapangyarihan;
- telebisyon;
- telepono;
- mababang-kasalukuyang (video surveillance at alarma sa sunog).
Ang saklaw ng aplikasyon ng mga istraktura, higit sa lahat sa plastik, ay umaabot sa tanggapan at mga gusali ng tirahan, pasilidad pang-industriya at pang-administratibo, mga institusyong medikal at pang-edukasyon, paliguan at mga entertainment complex.
Mga kalamangan sa pag-install ng mga de-koryenteng mga kable sa isang cable channel:
- Pangmatagalang resulta.
- Kaligtasan at pagiging praktiko.
- Proteksyon ng mga kable mula sa pinsala sa makina at kemikal, pati na rin mula sa mga epekto ng kahalumigmigan at temperatura.
- Aesthetically kasiya-siya hitsura.
- Kakayahang kumita.
- Mabilis na pag-access sa mga kable.
Nakatutulong na payo! Kapag pumipili ng mga disenyo, kailangan mong bigyang-pansin ang kalidad ng mga uka at mga fastener. Ang tibay ng kahon ay nakasalalay dito, dahil sa panahon ng pagpapatakbo ang produkto ay sasailalim sa patuloy na pag-load.
Mga katangian ng mga metal cable channel
Ang mga istruktura ng metal ay itinuturing na mas mataas ang kalidad kaysa sa mga plastik na kahon para sa mga de-koryenteng mga kable. Para sa kanilang paggawa, ang mga tagagawa ay gumagamit ng dalawang uri ng materyal: galvanized steel at anodized aluminyo. Ang mga nasabing produkto ay may kakayahang makatiis ng mabibigat na karga.
Ang mga produktong gawa sa galvanized steel ay hindi masusunog. Ginagamit ang mga ito upang mai-install ang mga system ng babala at pagsubaybay sa video. Pinoprotektahan ng mga kahon ng bakal ang mga wire mula sa pinsala sa makina at ang impluwensya ng electromagnetic radiation. Ang presyo ng mga produktong ito ay mas mataas kaysa sa mga plastic. Ang halaga ng isang galvanized cable channel na 60x40 mm 2 m ang haba (na gawa ng OBO Bettermann) ay 1175 rubles / piraso.
Ang mga kahon na gawa sa anodized aluminyo ay hindi nagpapadala ng electromagnetic radiation sa mga kable. Ang ganitong uri ng materyal ay lumalaban sa sunog at mekanikal na stress, praktikal at matibay ito. Ang pagbili ng isang aluminyo mini-channel na 65x40 mm bawat seksyon (na gawa ng SIMON) ay nagkakahalaga ng 3500 rubles bawat piraso.

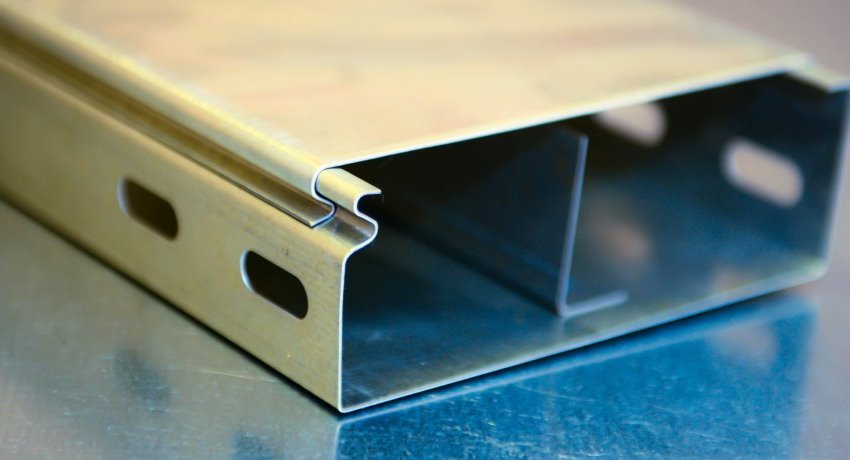

Ang mga metal cable channel ay may mas mataas na kalidad at mas matibay kaysa sa kanilang mga katapat sa PVC
Ang mga pakinabang ng mga produktong metal:
- simpleng sistema ng pag-install;
- mataas na antas ng kaligtasan ng sunog;
- isang malaking pagpipilian ng mga kulay;
- ang pagkakaroon ng isang takip na nilagyan ng isang maaasahang aldaba.
Bilang karagdagan dito, ang kahon ng bakal ay may mataas na epekto sa paglaban, paglaban sa mga pagbabago sa temperatura at pagkakalantad sa direktang sikat ng araw.

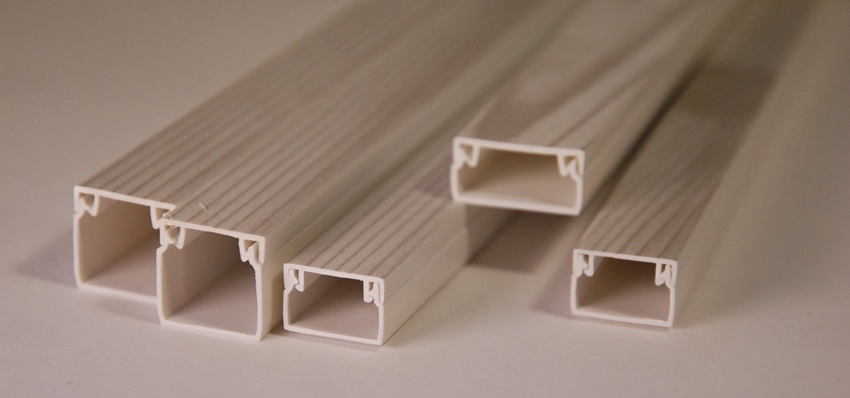

Mga katangian ng mga plastik na kahon para sa mga wire
Ang mga plastik na kahon para sa mga de-koryenteng mga kable ay mataas ang pangangailangan. Ang mga istrukturang ito ay maaaring magkaroon ng isang parisukat, tatsulok o hugis-parihaba na cross-section. Sa iba't ibang mga modernong tindahan, maaari kang makahanap ng mga produktong plastik ng lahat ng uri at sukat, ang mga cable channel ng ganitong uri ay maaaring magsagawa ng isang proteksiyon na function at sabay na kumilos bilang isang pandekorasyon na mask para sa mga wire.
Mga kalamangan ng mga plastik na kahon:
- magaan na konstruksyon;
- paglaban sa mga kinakaing unti-unting epekto;
- simpleng sistema ng pag-aayos;
- walang kinakailangang mga tool upang mai-mount ang takip;
- abot-kayang gastos;
- ang mga mataas na pandekorasyon na katangian ng mga PVC cable channel ay pinapayagan ang kanilang paggamit sa anumang interior;
- walang kinakailangang espesyal na pangangalaga;
- ang materyal ay nagpapahiram ng mabuti sa paggupit at pinapayagan kang makakuha ng mga piraso ng anumang haba;
- ay hindi sumasailalim ng mga pagbabago sa pagpapapangit sa ilalim ng impluwensya ng temperatura jumps.
Tandaan! Sa mga silid kung saan mayroong mataas na posibilidad ng sunog, hindi inirerekumenda na gumamit ng mga PVC cable channel. Sa kasong ito, mas mahusay na bigyan ang kagustuhan sa mga produktong metal.
Mga uri at laki ng mga cable channel: mga presyo at tampok

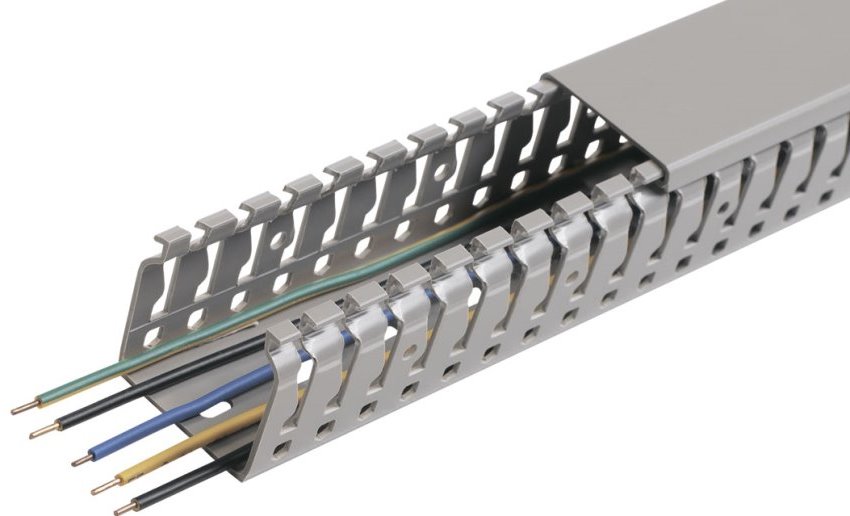

Ang mga cable channel ay magkakaiba sa bawat isa hindi lamang sa materyal ng paggawa, kundi pati na rin sa pagsasaayos at laki. Mayroong mga hindi pangkaraniwang produkto na ibinebenta, halimbawa, mula sa mga aluminyo na haluang metal o transparent na plastik.
Ang mga pangunahing uri ng mga cable channel:
- mga skirting board;
- parapet;
- panlabas;
- mini konstruksyon;
- uri ng sulok;
- para sa pag-mount ng mga LED strip;
- mga tray ng metal.
Lahat ng mga ito ay may isang tiyak na layunin, may kani-kanilang mga katangian at saklaw ng laki.
Mga tampok ng mga plastic floor skirting board na may cable duct
Kung kailangan mong lihim na mag-ipon ng mga de-koryenteng mga kable sa loob ng bahay, mas mahusay na gumamit ng mga skirting board. Sa loob ng mga istrakturang ito ay may mga lukab kung saan inilalagay ang cable. Magagamit ang mga produkto sa iba't ibang kulay, kaya maaaring pumili ang mga mamimili ng tamang pagpipilian para sa anumang disenyo at istilo ng silid.

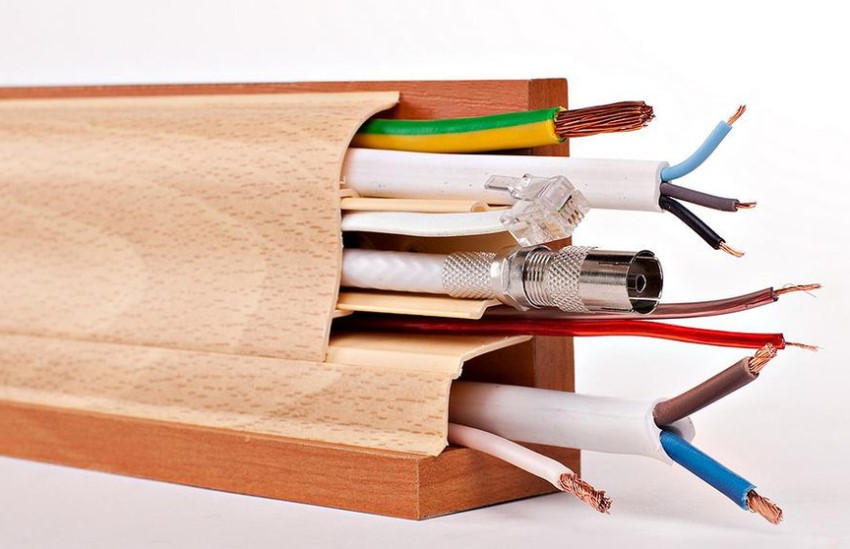

Maraming mga disenyo ng mga kahon na uri ng skirting sa merkado, na makakatulong upang mailatag ang mga kable nang hindi nakikita
Ang mga produktong ito ay napaka komportable at praktikal. Sa pagbebenta maaari kang makahanap hindi lamang ng buong mga system ng mga kahon na uri ng skirting, kundi pati na rin mga karagdagang aparato na ginagamit upang tipunin ang mga istruktura ng anumang pagsasaayos.
Kasama sa mga nasabing aparato ang:
- baluktot ng iba't ibang mga hugis;
- panloob na sulok;
- panlabas na sulok;
- mga kahon ng kantong (100x100x50 mm at iba pang mga laki);
- mga multimodular box, atbp.
Ang lahat ng mga aparatong ito ay dinisenyo upang magkasya sa isang socket sa isang cable duct o switch. Bilang karagdagan, pinapayagan ng mga karagdagang aparato ang pag-install ng mga elementong ito nang direkta sa antas ng skirting board. Titiyakin nito na ang mga switch at socket ay hindi gaanong kapansin-pansin at hindi gaanong nakakaakit ng pansin, kahit na ang pagpipiliang ito ay hindi angkop para sa mga matatandang taong hindi maaaring yumuko nang mababa.
Magagamit ang mga kahon ng skirting sa iba't ibang kulay:
- itim;
- maputi;
- kulay-abo;
- panggagaya ng iba't ibang mga materyales, halimbawa, metal o kahoy.
Ang mga laki at pamantayan ay nakasalalay lamang sa gumawa. Maaaring mag-order ang mga consumer ng mga partisyon, plug, cable channel at iba pang mga aparato na may iba't ibang laki mula sa Legrand.

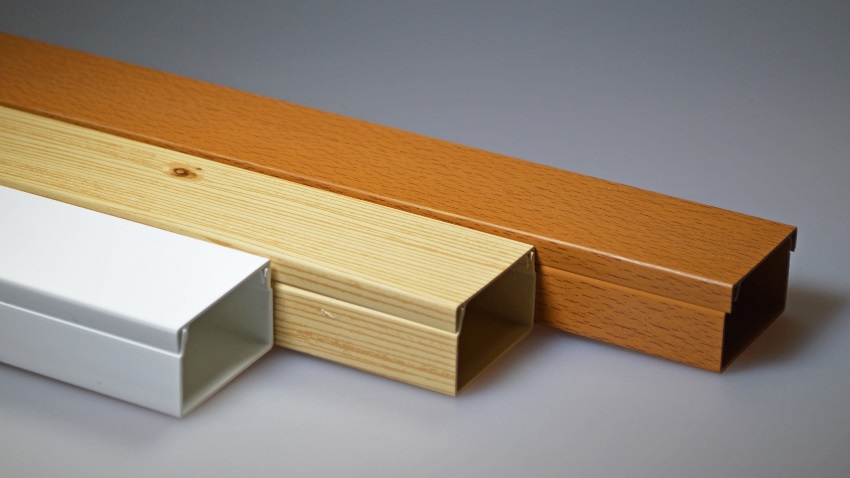

Kapag inihambing ang iba't ibang mga kahon, tandaan na ang mga saklaw ng laki ay nakasalalay lamang sa tagagawa.
Ang mga kahon ng tatak na ito ay ipinakita sa dalawang serye:
- Mini - 12.5x20 mm, 12.5x32 mm, 12.5x40 mm, 66x32 mm, 16x40 mm. Bilang karagdagan, ang seryeng ito ay nagsasama ng mga cable channel na 60x60 mm, 20x75 mm at 20x60 mm.
- DPL - 80x35 mm, 105x35 mm, 150x50 mm, 105x50 mm, 80x50 mm at 150x60 mm.
Tandaan! Ang mga skirting board na may isang cable channel ay ginagawang posible na tumanggi mula sa paghabol sa dingding sa panahon ng mga de-koryenteng mga kable. Kaya, ang gawain sa pag-install ay lubos na pinasimple. Bilang karagdagan, hindi na kailangan ang mga dalubhasang tool, pag-aalis ng mga labi at pagpapanumbalik ng pader.
Mga duct ng cable: sukat at katangian ng mga trunks sa sahig
Ang ganitong uri ng mga kahon ay naiiba hindi lamang sa hugis nito, kundi pati na rin sa paraan ng pag-install. Ang isang bahagi ng produkto ay patag at ang iba pa ay bilugan. Bilang isang resulta, ang produktong naka-mount sa sahig ay mukhang maayos at hindi makagambala. Para sa paggawa ng mga duct ng cable sa sahig, gumagamit ang mga tagagawa ng aluminyo at plastik na may mga katangiang hindi lumalaban sa epekto.

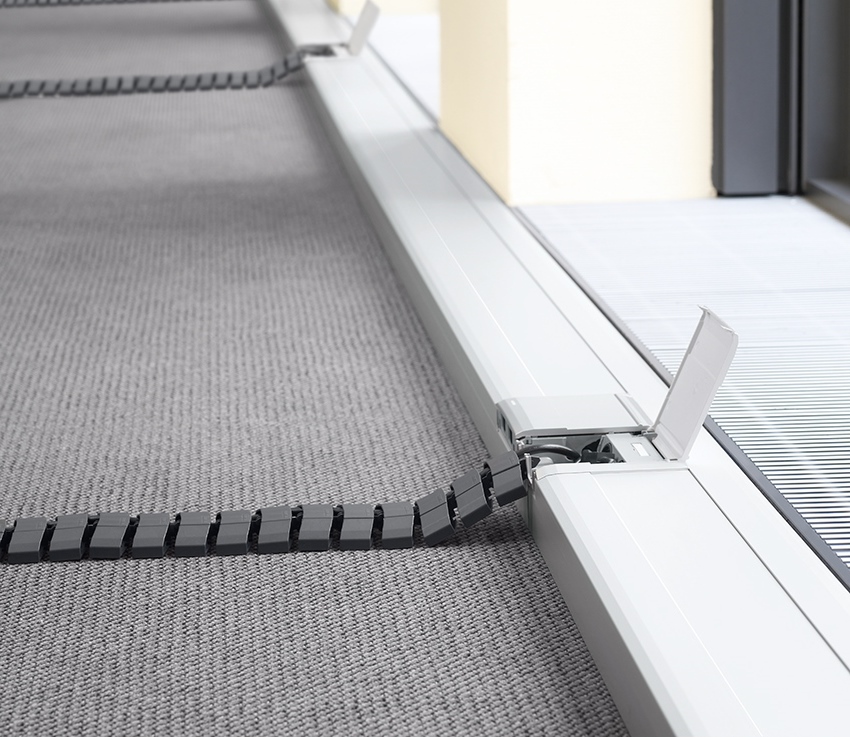

Kung kailangan mong magdala ng mga kable sa isang bagay na matatagpuan na malayo sa mga dingding, madalas na ginagamit ang mga kakayahang umangkop na mga cable channel
Ginagamit ang bahagi ng mga tray ng cable na nakatayo bilang bahagi ng pangkalahatang sistema. Kinakailangan ang mga ito sa mga kaso kung saan kailangan mong magdala ng mga kable sa isang ilaw na ilaw o mesa na matatagpuan malayo sa mga dingding. Ang ganitong uri ng produkto ay maaaring isang kumpletong kapalit ng mga carrier at extension cord.
Ang pinaka-karaniwang laki ng trunking sa sahig:
- 17x75 mm;
- 12x50 mm;
- 65x160 mm;
- 20x92 mm
Ang mga kulay ng mga disenyo na ito ay hindi gaanong iba-iba at may kasamang puti, itim at kulay-abong mga shade. Ang mga kabit ng naaangkop na laki ay ginagamit upang idisenyo ang mga kasukasuan sa pagitan ng dalawang piraso. Ang ibabang bahagi ay naka-mount muna. Pagkatapos nito, ang mga kable ay inilatag, at ang istraktura ay sarado na may takip.
Maraming mga tagagawa ang nag-aalok ng mga praktikal na aksesorya na nagdaragdag ng kalidad at pagiging maaasahan ng system. Halimbawa, ang mga Legrand cable trunks ay nakumpleto na may mga detalye tulad ng mga kasukasuan at sulok. Ang mga elementong ito ay may isang espesyal na disenyo, salamat kung saan ito ay sapat na simpleng i-snap ang mga ito upang ang pagkakalagay ng istraktura ay maging maaasahan.Bukod dito, ang produkto ay nagbibigay ng isang mataas na antas ng proteksyon. Kadalasan umabot ito sa IP40.

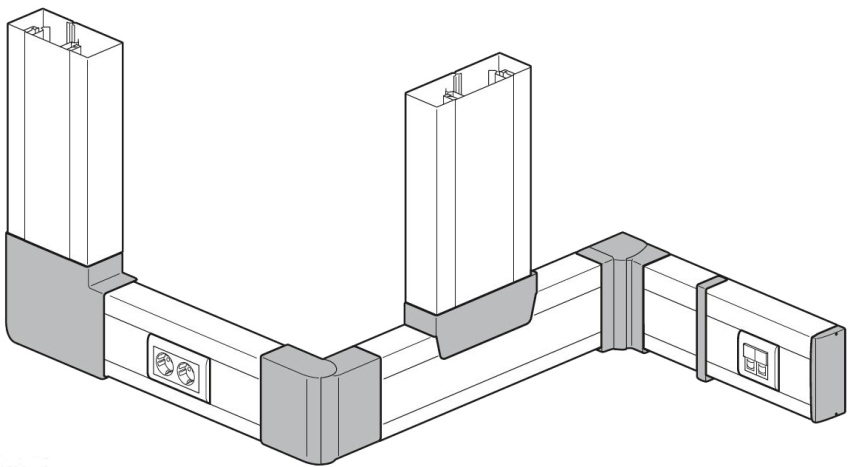

Kahalagahan ng mga parapet cable channel para sa mga de-koryenteng mga kable
Ang mga kahon ng parapet ay may isa pang pangalan - mga kahon ng puno ng kahoy. Ang kanilang pagsasaayos ay sa maraming mga paraan na katulad sa istraktura ng mga baseboard cable duct. Pangunahing nauugnay ang mga pagkakaiba sa pamamaraan ng pag-install, dahil ang mga produktong parapet ay naka-install sa itaas ng antas ng sahig. Ang mga system na ito ay nagsasama ng maraming mga elemento na nagbibigay-daan sa iyo upang lumikha ng isang istraktura ng anumang hugis.
Kadalasan, ang mga dunk ng puno ng kahoy ay naka-install sa mga negosyo at tanggapan. Pinapayagan din ang pag-install sa mga nasasakupang lugar (apartment, pribadong bahay), gayunpaman, sa kasong ito, ipinapayong piliin ang mga kulay ng mga produkto upang tumugma sa dekorasyon sa dingding. Ang scheme ng kulay ay may kasamang maraming mga pagpipilian, ngunit ang pangunahing mga tono ay gatas at puti. Maaari kang makahanap ng iba pang mga shade, ngunit ito ay medyo mahirap. Mga karaniwang laki ng mga cable channel: 100x60 mm, 80x40 mm, 150x60 mm at 120x55 mm.
Para sa bawat uri ng seksyon, maaari mong piliin ang kinakailangang mga kabit:
- stubs;
- panlabas na sulok;
- panloob na sulok;
- mga splitter
Nakatutulong na payo! Maaaring gamitin ang mga parapet tray upang takpan ang mga ruta ng pagkonekta sa panloob at panlabas na mga yunit ng mga aircon system. Perpekto ang mga ito para sa hangaring ito.
Mga katangian at saklaw ng laki ng mga mini cable channel: 25x16 mm, 10x10 mm at iba pang mga laki
Mayroong isang nabawasan na bersyon ng mga parapet box - mini-disenyo. Ang mga ito ay dinisenyo upang magpatakbo ng isang tiyak na bilang ng mga wires, karaniwang telebisyon, telepono at mga Internet cable. Ang pinakamaliit na sukat ng mga cable channel na ito ay 10x15 mm at 10x10 mm.
Kapag gumagamit ng gayong maliliit na istraktura, ang mga kabit ay hindi ginagamit upang palamutihan ang mga bahagi ng sulok. Upang magawa ito, gupitin ang cable channel sa kinakailangang anggulo. Sa karamihan ng mga kaso, 45 ° cut ang ginawa. Sa kasong ito, dapat mong isaalang-alang ang paglalagay ng sulok, na maaaring panlabas o panloob.
Kaugnay na artikulo:
Mga koneksyon sa mga kable sa kahon ng junction ng mga kable
Mga pagkakaiba-iba at pamamaraan ng pag-install ng mga kahon ng kantong. Paano i-install ang iyong sarili.
Mga karaniwang laki at presyo ng produkto:
- cable channel 20x10 mm (34 rubles / piraso);
- 10x10 mm at 10x12 mm (30 rubles / piraso);
- 12x12 mm at 16x12 mm (32 rubles / piraso);
- cable channel 40x25 mm (90 rubles / piraso);
- 20x12 mm at 20x16 mm (36 rubles / piraso);
- 16x40 mm at 16x60 mm (79 rubles / piraso);
- cable channel 16x16 mm (35 rubles / piraso);
- 20x25 mm at 20x40 mm (39 rubles / piraso);
- 20x60 mm at 25x10 mm (42 rubles / piraso);
- cable channel 25x16 (ang presyo bawat metro ay 25 rubles at 50 rubles / piraso);
- 25x12 mm at 25x16 mm (48 rubles / piraso);
- 25x60 mm at 40x10 mm (82 rubles / piraso);
- cable channel 25x25 (presyo bawat produkto - 74 rubles);
- 40x40 mm at 40x60 mm (92 rubles / piraso);
- 80x10 at 12x80 (97 rubles / piraso), atbp.
Maraming mga pagpipilian para sa pagsasama-sama ng mga karaniwang parameter. Ang mga mini-box para sa mga kable ay may malawak na hanay ng mga laki. Sa pagbebenta maaari kang makahanap ng makitid at matangkad na mga produkto, mababa at malawak.
Sulok, mga kahon ng metal para sa mga wire, trays para sa LED strips
Dahil sa kanilang pagsasaayos, ang mga angular cable trunks ay may isang makitid na saklaw ng application. Naka-mount ang mga ito sa kantong ng mga ibabaw tulad ng mga dingding o kisame. Bilang karagdagan, ang mga istruktura ng sulok ay maaaring gamitin sa halip na mga skirting board. Ang materyal na ito ay pinutol ng isang hacksaw. Kung ang paggupit ay tapos na maingat, ang mga kahon ng sulok ay tulad ng mga pandekorasyon na elemento.
Ang mga produktong ito ay may isang makabuluhang sagabal sa mga istruktura ng skirting. Ang mga lukab para sa mga wire sa mga ito ay napakaliit at ang mga dingding ay manipis, kaya't mayroong mataas na posibilidad na makapinsala sa panahon ng pag-install ng trabaho. Ang pinakatanyag na laki ay 40x40 mm, kaya hindi lahat ng mga wire ay maaaring mailagay sa loob.

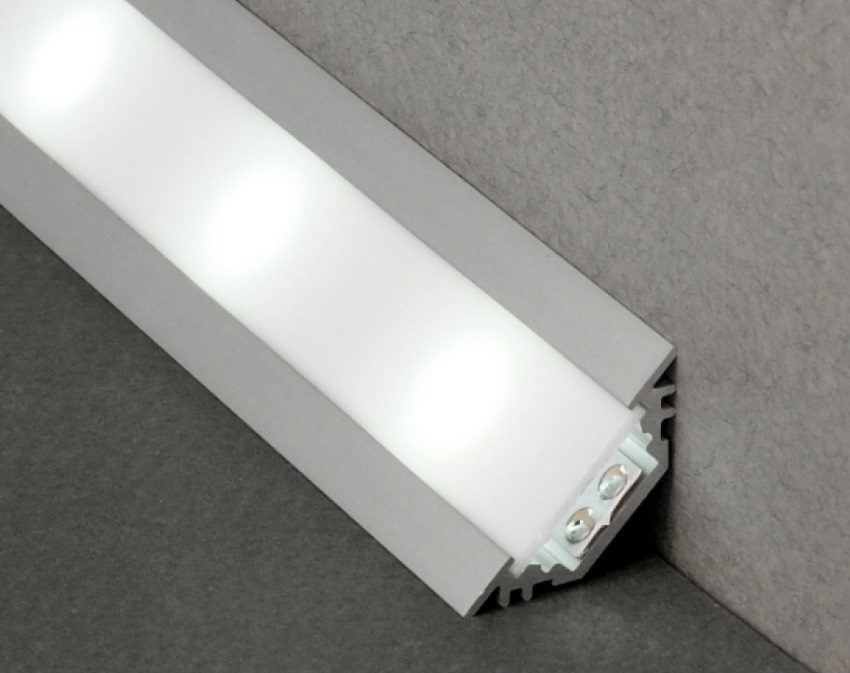

Ang mga LED tray ay isa sa mga pagkakaiba-iba ng mga produkto sa sulok. Gayunpaman, ang kanilang takip ay gawa sa plastik, na maaaring maging ganap na transparent o translucent.
Ang mga kahon para sa mga LED strip ay naka-mount sa ilang mga lugar:
- mga sulok sa ilalim ng base ng kisame;
- sa ilalim ng panel ng mga cabinet sa kusina;
- ang loob ng kasangkapan.
Tandaan! Ang mga LED strip trays ay hindi ginagamit para sa mga kable. Dinisenyo ang mga ito para sa pag-mount ng backlight sa anyo ng isang LED strip. Ang mga trays ay nakaposisyon na isinasaalang-alang ang direksyon kung saan dapat mahulog ang maliwanag na pagkilos ng bagay.
Ang mga kahon ng metal ay kadalasang ginagamit sa mga panel at frame house. Nasa mga gusaling ito na mataas ang posibilidad ng sunog. Ang mga nasabing tray ay inilalagay sa loob ng kisame at dingding. Pagkatapos ay hinila ang mga kable ng kuryente. Sa mga tamang lugar, inilabas ito sa pamamagitan ng dekorasyon ng kisame at dingding.
Ginagamit ang mga wire tray sa pag-aayos ng mga kahabaan o nasuspinde na kisame. Maaari nilang mabawasan nang malaki ang oras ng pagtula ng cable sa cable channel, habang ang pagtatantya ay nabawasan din, dahil ang pagbili ng maliliit na mga fastener ay hindi kinakailangan, maaari mong limitahan ang iyong sarili sa ilang mga suspensyon lamang. Ang taas ng mga istraktura ay 80, 50 at 100 mm. Ang lapad ay maaaring iba-iba at nag-iiba mula 50 mm hanggang 600 mm. Karaniwang haba - 3 m.

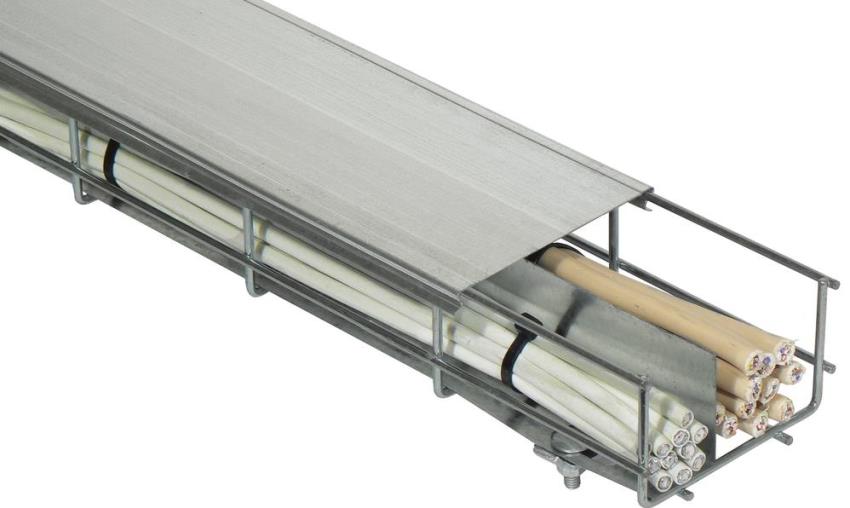

Ang mga kahon ng metal ay ang pinakaangkop na pagpipilian para sa mga lugar na may mataas na antas ng panganib sa sunog
Mga tampok ng iba't ibang mga pandekorasyon na mga cable channel
Ang mga pandekorasyon na kahon ay madalas na ginagamit ng mga taga-disenyo kapag pinalamutian ang mga interior. Ang mga elementong ito ay hindi lamang pinalamutian ang silid, ngunit nagsasagawa din ng mga kapaki-pakinabang na pag-andar. Halimbawa, ang mga kahon ng sulok na sinamahan ng mga LED strip ay angkop para sa dekorasyon at pag-zone ng mga silid. Ang mga duct ng cable na may isang tatsulok na cross-section ay ang pinakamahusay na pagpipilian para sa mga niches sa mga nasuspinde at kahabaan ng kisame.
Ang ilang mga uri ng pandekorasyon na mga kable ay ginawa sa anyo ng mga tanso o tanso na tubo. Ginagamit ang pagpipiliang ito kapag nag-aayos ng mga kable na istilong retro. Ang mga bilog na tubo para sa mga de-koryenteng mga kable ay mukhang kahanga-hanga. Gayunpaman, ang sistema ng kanilang pag-install at pag-install ng mga cable sa loob ay nangangailangan ng maraming pagsisikap. Ang mga Transparent na produkto ng LED ay hindi lamang pumipigil sa sunog, ngunit pinoprotektahan din ang mga light element mula sa kontaminasyon. Sa karamihan ng mga kaso, ang alikabok na nagiging provocateur ng circuit at sunog.
Mga kalamangan ng pandekorasyon na mga kable:
- Orihinal at naka-istilong disenyo.
- Mainam para sa mga cab cab at iba pang mga istrukturang kahoy.
- Posibilidad upang maisagawa ang visual control ng power supply.
- Ang isang simpleng sistema ng pag-install nang hindi na kailangan ng chalk wall, maglagay ng plaster at semento.
Ang mga may kulay na kahon ay napili na isinasaalang-alang ang pangkalahatang paleta ng silid. Para sa austere at mga nasasakupang negosyo, angkop ang mga grey shade. Para sa mga sala, ipinapayong pumili ng mga cable channel para sa kahoy o sa mga maiinit na kulay (murang kayumanggi, ginto, kayumanggi).
Mga pagpipilian para sa pandekorasyon na disenyo ng mga cable channel:
- ang panggagaya ng kahoy ay magkakasya na umaangkop sa espasyo ng mga kahoy na bahay, kung saan ang mga silid ay pinalamutian ng istilong pang-bukid, halimbawa, Provence, bansa, bukid, Ingles;

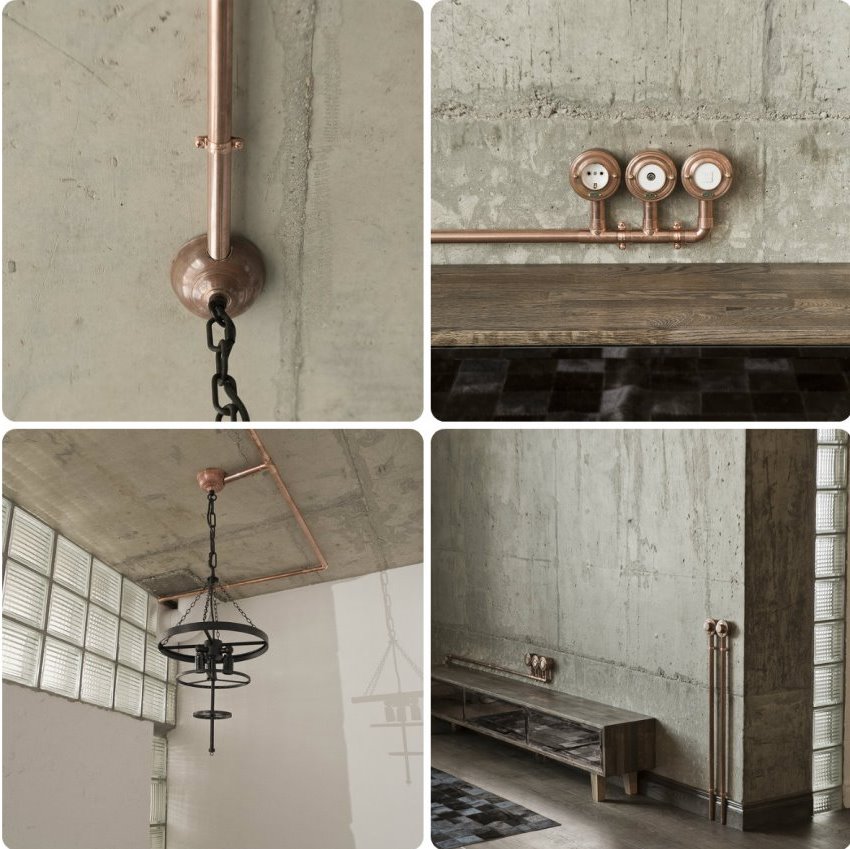

- ang isang kahon na ginawa "para sa metal" ay angkop para sa mga modernong istilo tulad ng minimalism, techno at hi-tech;
- ang mga monophonic cable channel ay unibersal at angkop para sa mga interior sa anumang istilo;
- ang mga may kulay na kahon ay magiging isang mahusay na pandagdag sa mga maliliwanag na interior na ginawa sa istilo ng kitsch, avant-garde, eclecticism, art deco, fusion at pop art.
Nakatutulong na payo! Para sa pagtula ng mga kable sa mga patag na ibabaw, mas mahusay na gumamit ng mga duct na may isang matibay na istraktura at isang naaalis na takip. Sa ibang mga kaso, ipinapayong gumamit ng mga espesyal na produkto na may kakayahang umangkop. Kasama rito ang mga sectional cable channel, hugis pantubo at hugis chain.
Paano maglatag ng isang cable channel: mga sipi sa pagtatantya, pagpili ng laki at mga rekomendasyon
Ang pamamaraan at mga tampok ng trabaho sa pag-install ay nakasalalay sa kung ang mga kabit ay gagamitin o hindi. Kung naroroon sila sa system, karaniwang gumagawa ang mga tagagawa ng mga rekomendasyon tungkol sa kung gaano kalayo sila matatagpuan at kung gaano karaming puwang ang dapat ilaan para sa kanilang pag-install.Maipapayo na sumunod sa mga patakarang ito nang eksakto upang ang resulta ay malinis at maganda.
Kung balak mong mag-kable sa mga cable channel, bago simulan ang trabaho, dapat mong matukoy ang mga sukat ng lahat ng mga bahagi nang maaga. Ang mga sukat ng mga kahon ay pinili na isinasaalang-alang ang laki ng mga conductor, kanilang uri, at pati na rin ang numero. Bukod dito, ang pagkalkula ay dapat gawin sa isang margin kung sakaling kailangan mong magdagdag ng 1-2 mga kable.
Ang bilang ng mga wires sa cable channel ay hindi na-standardize. Ang pangunahing bagay ay ang takip ng istraktura pagkatapos ay magsara nang walang mga problema. Sa ilang mga sitwasyon, lilitaw ang mga paghihigpit. Halimbawa, kung nais mong maglagay ng hiwalay na mga low-current at power cable. Sa kasong ito, ang laki ng kanilang seksyon ay napili upang mayroong isang maliit na agwat sa pagitan ng mga pangkat na ito.
Una kailangan mong magpasya sa layunin ng mga wire. Batay dito, napili ang pinakamainam na laki ng seksyon, kung saan dapat idagdag ang 4-5 mm. Ang margin na ito ay kinakailangan para sa mga kasong iyon kung kinakailangan ang pag-aayos o pagpapalit ng mga kable at isang karagdagang kawad ay inilalagay sa isang libreng lugar. Bilang karagdagan, ang pagkakaroon ng puwang sa loob ng kahon ay pipigilan ang buong system mula sa pag-apoy kapag sarado.

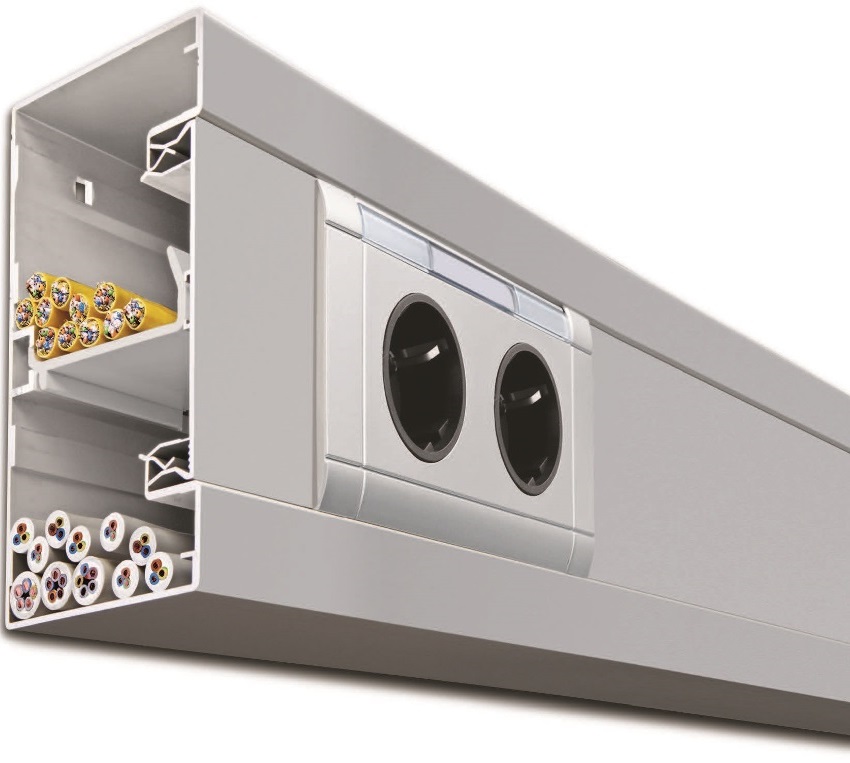

Kung kailangan mong maglagay ng mga low-current at power cable nang sabay, dapat mong bigyan ng kagustuhan ang mga modelo ng isang kahon na may isang separator
Pagguhit ng isang pagtatantya para sa pagtula ng isang cable sa isang cable channel: mga presyo para sa mga propesyonal na serbisyo
Dahil ang pag-install ng mga de-koryenteng mga kable ay nagsasangkot ng isang tiyak na peligro, ipinapayong ipagkatiwala ang gawaing ito sa mga kamay ng mga propesyonal. Maraming mga kumpanya ang nag-aalok ng mga listahan ng presyo para sa pangunahing uri ng trabaho. Gayunpaman, ang pangwakas na gastos ng pagtula ng mga duct ng cable at iba pang mga bahagi ng pangkalahatang sistema ay natutukoy batay sa tinatayang gastos.
Average na mga presyo para sa mga propesyonal na serbisyo:
Pangalan ng serbisyo | Presyo, kuskusin./m. |
Ang pagtula ng kawad sa cable channel (cross-section hanggang sa 1 cm) | 14 |
Pag-install ng isang PVC o metal box (hanggang sa 2.5 cm ang lapad) sa drywall | 25 |
Pag-install ng isang PVC o metal box (hanggang sa 2.5 cm ang lapad) sa kahoy at plaster | 30 |
Pag-install ng isang PVC o metal box (hanggang sa 2.5 cm ang lapad) sa kongkreto o brick | 35 |
Mag-install ng mga tray | 90 |
Kapag gumagawa ng isang pagtatantya, ang mga sumusunod na kadahilanan ay isinasaalang-alang:
- ang layunin ng mga nasasakupang lugar at mga tampok nito;
- ang kabuuang halaga ng gawaing elektrikal na isasagawa;
- ang komposisyon ng system (ang bilang ng mga kahon, switch at sockets para sa mga cable channel, fittings, atbp.);
- mga presyo para sa mga materyales.
Nakatutulong na payo! Ang isang may kakayahang iginuhit na pagtatantya ay magbibigay-daan sa iyo upang matalinong mamahagi ng mga pondo. Alam ang eksaktong presyo ng mga materyales at serbisyo, maaari mong i-optimize ang mga gastos at, kung kinakailangan, tanggihan ang mga gastos na lampas sa badyet.
Ang gastos ng kumplikadong gawaing elektrikal sa isang apartment na 50 m²:
Mga elemento ng system | Presyo ng mga kumplikadong gawa, kuskusin. (mga tubo ng conduit) |
Presyo ng mga kumplikadong gawa, kuskusin. (nakatagong mga kable) |
12-module na kalasag, RCD (2 mga PC.), Mga awtomatikong aparato (5 mga PC.). Mga Socket (18 mga PC.), Mga switch (5 mga PC.). Pagsasaayos ng pagsisimula (base ng brick). |
25000 | 35000 |
12-module na kalasag, RCD (2 mga PC.), Mga awtomatikong aparato (5 mga PC.). Mga Socket (18 mga PC.), Mga switch (5 mga PC.). Pag-komisyon (kongkretong base) |
28000 | 41000 |
Mga patok na tagagawa ng mga cable channel: DKC, Legrand, IEK
Upang madagdagan ang data sa pagtantya, kailangan mong magpasya sa tagagawa. Hindi lamang ang kalidad ng mga produkto ay nakasalalay sa tagagawa, kundi pati na rin ang mga presyo para sa kanila.
Ang tagagawa ng Aleman na Hager ay gumagawa ng mga produkto para sa mga tanggapan. Gayunpaman, dahil sa mataas na kalidad nito, ang mga cable duct at iba pang mga bahagi ay ginagamit din sa mga nasasakupang lugar. Ang mga istraktura ay may isang modernong disenyo, kaya maaari silang magamit sa halos anumang interior. Gumagawa ang gumagawa ng mga produktong trunk (koleksyon ng tehalit.BR) at unibersal (koleksyon ng tehalit.LFF).

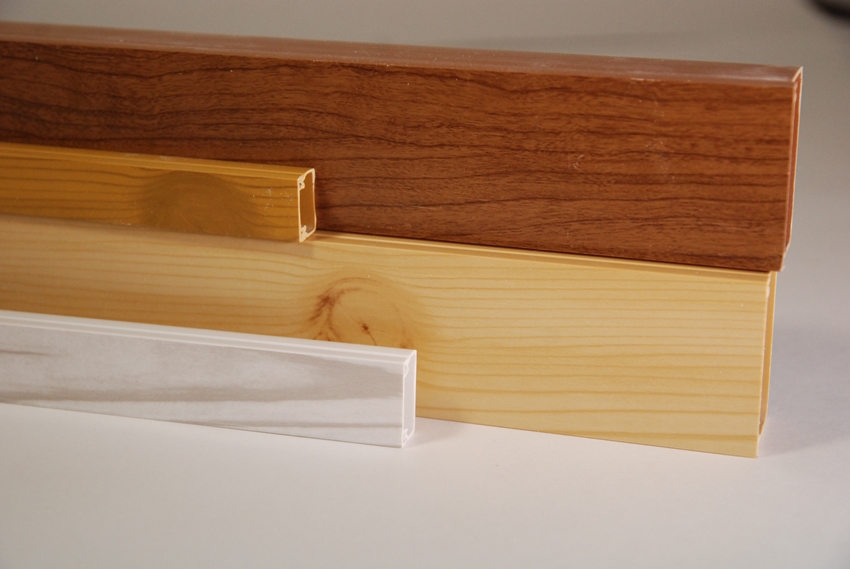

Sa magkakaibang linya ng bawat tagagawa, ang mga duct ng cable ay kinakatawan ng mga profile ng iba't ibang mga karaniwang laki
Ang mga DKS cable channel ay magagamit para sa pagbebenta sa 4 na mga pagkakaiba-iba. Ang mga konstruksyon na naka-mount sa pader ay nilagyan ng isang flat cover, ang mga ito ay maginhawa at siksik. Ang mga floor trunks ay nilagyan ng mga elemento ng mabilis na buhay. Salamat sa disenyo na ito, madali silang maiugnay sa bawat isa. Gumagawa din ang tagagawa ng mga mini-channel. Ang mga kahon na ito ay may presyong puti at kayumanggi.
Ang mga produktong Legrand ay kinakatawan ng mga profile ng iba't ibang mga karaniwang sukat. Ang lapad ng mga istrakturang ito minsan umaabot sa 22 cm. Mula sa loob, ang katawan ay nahahati sa mga seksyon (mula 1 hanggang 3 piraso). Sa mga tubo ng Legrand cable, mayroong dalawang uri ng mga pagkahati, na naiiba sa bawat isa sa paraan ng pag-install. Sa unang kaso, ang elemento ay naka-install sa isang espesyal na uka. Sa pangalawang kaso, ginagamit ang mga nababaluktot na bahagi na nakadikit lamang sa dingding.
Mahalaga! Matapos itabi ang mga wire, ang takip ng cable duct ay dapat na gumalaw sa lugar nang walang paglaban kapag nagsara.
Ang mga IEK cable channel na ginawa ng domestic tagagawa ay gawa gamit ang modernong kagamitan. Sa parehong oras, ginagamit ang mga espesyal na additives, salamat kung saan nakakakuha ang mga produkto ng natatanging mga katangian, halimbawa, kaplastikan. Dahil dito, pinapanatili ng mga kahon ang kanilang integridad at pagganap, kahit na nangyayari ang isang malakas na kink. Ang pangkat ng mga kumpanya ng IEK ay dalubhasa sa paggawa ng mga trunk cable channel. Perpekto ang mga ito para sa pag-install ng mga low-current at power cable, pati na rin mga network ng impormasyon.
Ang Schneider Electric ay isa pang tanyag na tagagawa. Ang saklaw ng kumpanya ay kinakatawan ng isang serye ng mga cable channel na Ultrac, na nagsasama ng dalawang uri ng mga produkto. Ang pag-install ng mga socket at switch sa system ay isinasagawa kasama ang mga modular frame. Ang mga mini cable channel ay nilagyan ng isang hugis na U na takip. Gumagawa ang kumpanya ng mga disenyo gamit ang self-adhesive tape, na lubos na pinapasimple ang proseso ng pag-install.

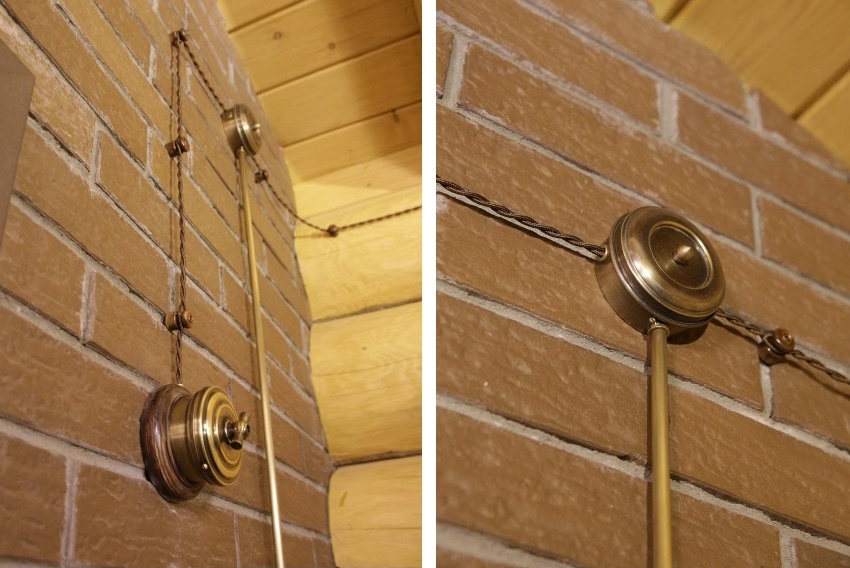

Pinapayagan ka ng saklaw ng mga modernong cable channel na magpatupad ng anumang solusyon sa disenyo kapag pinalamutian ang isang silid
Pinapayagan ka ng alok ng modernong merkado na pumili ng mga duct ng cable na may anumang mga katangian at disenyo. Upang hindi mapagkamalan ang pagpili ng mga bahagi para sa pagtula ng mga de-koryenteng mga kable sa bahay, kinakailangang isaalang-alang ang lahat ng mga kadahilanan, kabilang ang laki ng mga istraktura, tagagawa, pandekorasyon na mga katangian at layunin. Ang mga tamang napiling mga kahon ay hindi lamang magtakip sa mga hindi kaakit-akit na mga kable sa silid, ngunit makakapagdagdag din ng anumang modernong panloob.
