Systém strešných krokví: odrody a štruktúra

Vďaka konštrukcii manzardovej strechy je možné výrazne zvýšiť využiteľný priestor nízkopodlažného súkromného domu. Jedná sa však o veľmi namáhavý proces, ktorý si vyžaduje predbežný výpočet, dodržiavanie určitých pravidiel a techník. Dobre navrhnutý systém strešného krovu je kľúčom k vytvoreniu pohodlnej, spoľahlivej, funkčnej a odolnej obytnej budovy.

Podkrovná strecha vám umožní získať ďalšiu útulnú a priestrannú podkrovnú izbu

Systém krokiev strechy: dizajnové prvky

Pred vybudovaním podkrovia je potrebný dobrý projekt. Vzhľad budúcej strechy by mal byť v súlade s celkovým vzhľadom budovy. Existuje niekoľko typov rámovej konštrukcie krokiev, ktoré závisia od typu strechy, sklonu krokiev a možnosti podkrovnej strechy. Keď ste sa rozhodli pre konkrétnu konfiguráciu, mali by ste presne vedieť, z akých konštrukčných prvkov sa krokvový systém skladá. Je to nosný skelet strechy a odoláva nielen svojej hmotnosti, ale aj účinkom atmosférických zrážok.

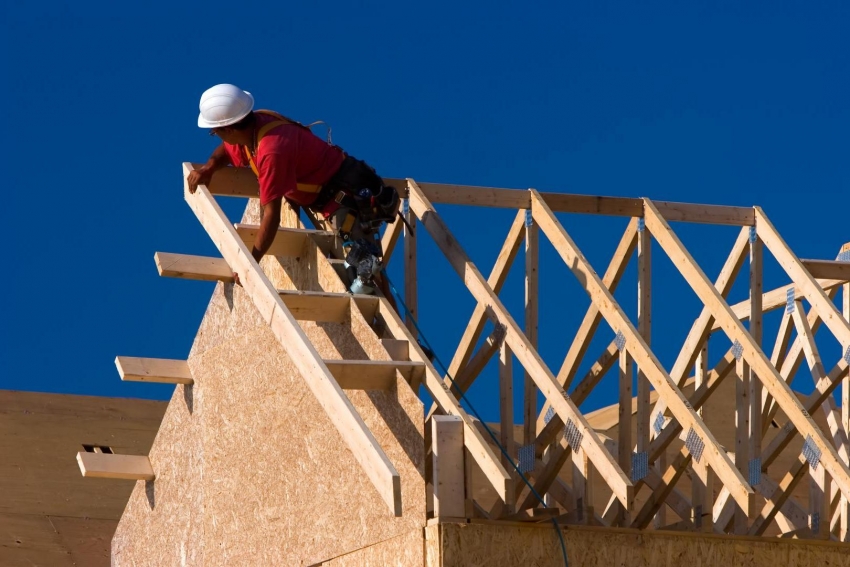

Strešný krokvový systém má svoje vlastné konfiguračné vlastnosti, ktoré je potrebné brať do úvahy pri plánovaní a stavbe

Správna inštalácia krokvového systému zaisťuje jeho spoľahlivosť, funkčnosť a životnosť.

Pri vytváraní projektu manzardovej strechy by ste mali:

• vykonať správny výpočet zaťaženia nosných nosných stien a základov, ktorý neumožňuje jeho prekročenie;
• vyberte vysokokvalitnú tepelnú izoláciu, aby ste predišli nerovnomernému vykurovaniu miestnosti;
• zvoliť dobrú zvukovú izoláciu vďaka správnemu strešnému materiálu;
• vyberte dobrú hydroizoláciu;
• na dokončenie podkrovného priestoru vyberte ľahké obkladové materiály.

Schémy strechy v podkroví

Systém krokiev môže mať sklonenú alebo závesnú konštrukciu. V závesných konštrukciách sú krokvy podopreté Mauerlatom a hrebeňovým nosníkom.Na rozloženie zaťaženia na krokvy sú nainštalované spodné a horné utiahnutia. Keď je dĺžka svahu viac ako 4 m, aby sa zabránilo prehýbaniu v spodnej časti konštrukcie, sú nohy krokvy podopreté stojanmi a vzperami. Hlavnou výhodou tohto dizajnu je, že všetky jeho prvky sú umiestnené na nepoužívaných miestach v podkroví, čo vytvára viac voľného priestoru.

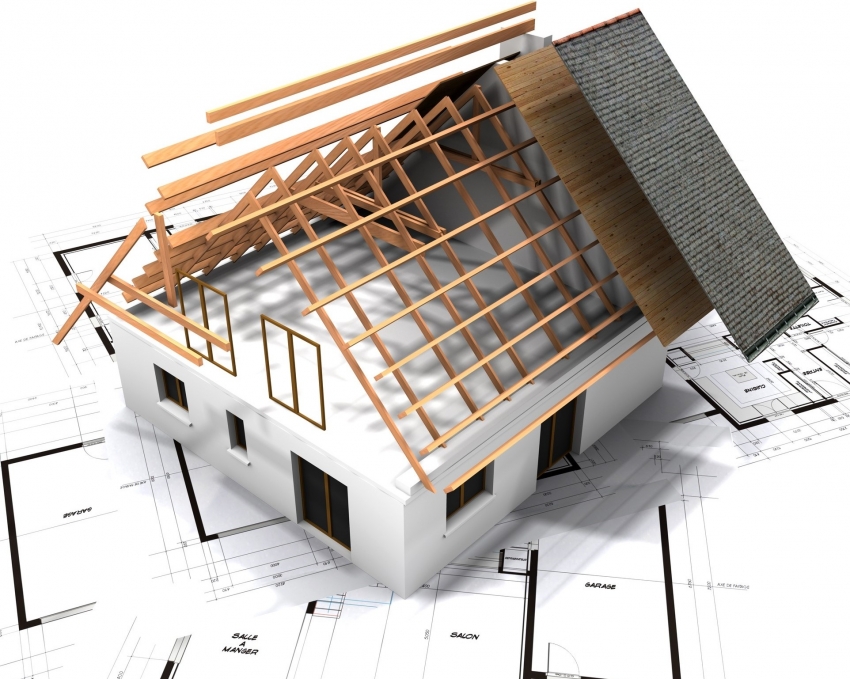

Správny a presný výpočet podkrovnej strechy vám umožní získať spoľahlivú a odolnú štruktúru

Šikmá konštrukcia sa používa v domoch, kde je v strede budovy umiestnená nosná priečka, na ktorej spočívajú konštrukčné nohy. Na vnútornú nosnú konštrukciu je položená posteľ, ktorá hrá úlohu Mauerlatu, a sú na ňu namontované regály, ktoré držia hrebeňový nosník. Tento systém sa používa na veľké plochy manzardovej strechy súkromného domu, ktorého štruktúra je viditeľná na fotografii. Môžu sa tu použiť ťažké strešné materiály ako bridlica alebo keramické dlaždice.

Existujú projekty podkrovných striech pre súkromné ​​domy, kde sa používajú obe možnosti krovu. Na uvoľnenie voľného miesta je možné rámové prvky posunúť na jednu zo strán, kde sa použijú ako podklad pri zdobení stien, a priečka je vhodná na obloženie stropu. V niektorých architektonických štýloch môžu byť trámy a stĺpy použité ako dekoratívne prvky.

Na usporiadanie veľkého previsu rímsy je manzardová strecha vyrobená s dôrazom mimo nosných stien. Mauerlat tu nie je nainštalovaný. Systém je pripevnený pomocou nosníkov. Musí byť namontovaná výstuha, do podlahových nosníkov sú vyrezané špeciálne regály a krokvy sú upevnené pomocou spoľahlivého kotvového spojenia a drôtených zákrutov.

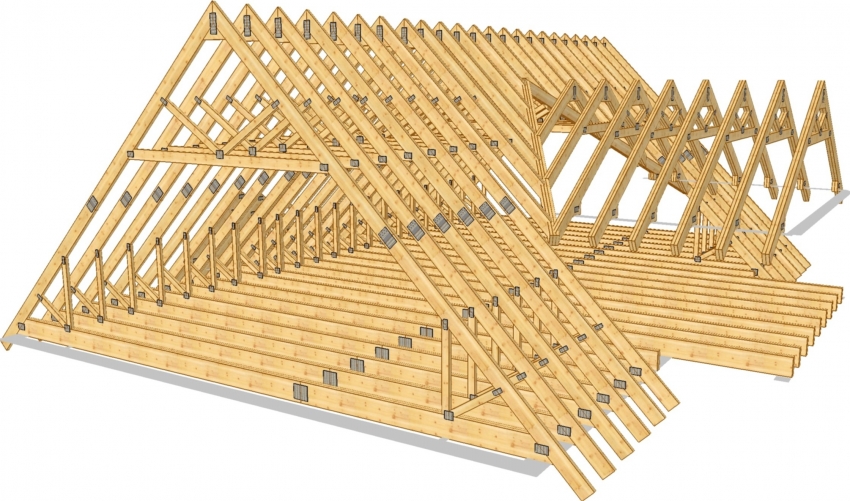

Schéma systému krovu podkrovia

Konštrukčné prvky strechy podkrovia

Krokvový systém pre podkrovnú strechu pozostáva z nasledujúcich konštrukčných prvkov:

• mauerlat;
• nohy krokvy alebo stojany z nosníkov;
• vertikálne stojany;
• beží;
• hrebeňová tyč;
• latovanie;
• ďalšie nosníky, koľajnice a nosníky.

Základom celej strešnej konštrukcie je Mauerlat, ktorý tvoria štvorcové drevené trámy pripevnené k vonkajším stenám budovy. Na tieto dosky sú pripevnené zvyšné prvky manzardového strešného rámu. Hlavným účelom Mauerlatu je absorbovať a rovnomerne rozložiť celé zaťaženie od všeobecného strešného systému po nosné steny budovy.

Nohy krokiev alebo regály vyrobené z nosníkov tvoria rám strešnej konštrukcie. Pre tieto prvky by sa mali zvoliť dosky, ktoré sú schopné vydržať zaťaženie strešného koláča spolu s vonkajším povlakom. Uhlové väznice sa používajú na podopretie stĺpikov z trámov alebo nôh krokvy. Stĺpiky držia stred krokví, aby sa zabránilo ohnutiu. Poskytujú tiež oporu hrebeňovej tyči.

Schéma zariadenia hrebeňa strechy

Na zabezpečenie tuhosti budúcej strešnej konštrukcie je na dlhých krokvových systémoch namontovaný hrebeňový nosník. Latovanie je ďalšia drevená konštrukcia, ktorá je pripevnená k krokvovému systému, a je základom pre budúcu strechu.

Typy manzardových striech

Dnes existuje niekoľko možností pre strechy podkrovného typu, ktoré majú inú štruktúru rámu krovu:

• jednostranný;
• štít;
• prerušované čiary pozostávajú z dvoch alebo viacerých svahov s rôznymi sklonmi;
• valbové majú dva trojuholníkové svahy z krátkych strán strechy a dva lichobežníkové svahy z dlhých;
• polovičné boky majú dva krátke koncové boky nad prednou časťou strechy;
• kopulovité sa vyznačujú okrúhlym alebo mnohouholníkovým tvarom;
• zaklenuté majú oblúkovitú časť.

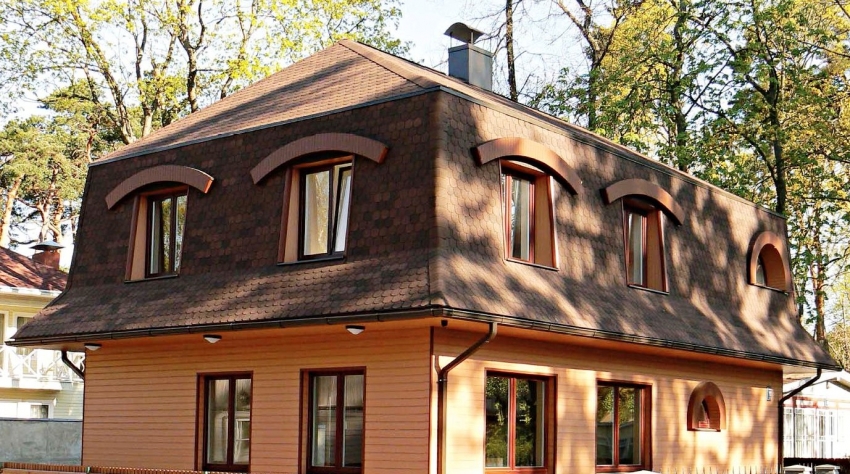

Príklad úspešnej realizácie manzardovej strechy so zložitou konštrukciou

Najjednoduchšia možnosť realizácie je šikmá strecha. Často sa na neho obracajú, keď je potrebné urobiť podkrovie v malom vidieckom dome. Najpopulárnejšia medzi ostatnými typmi manzardových striech súkromných domov, fotografia to jasne potvrdzuje, je štítová strecha. Jeho dizajn a konštrukcia vlastnými rukami nie je ťažké. Najmä pokiaľ ide o sedlovú strechu.

Pri výbere šikmej strechy je možné získať veľkú, funkčnú a pohodlnú podkrovnú izbu bez ďalších prác spojených s výstavbou stien. Dnes veľa horlivých majiteľov súkromných domov uprednostňuje krokvový systém štítovej strechy pod vlnitou doskou, ktorého výstavba nepotrebuje početné technologické a technické triky a neprimerane vysoké výdavky na stavebné materiály.

Najťažšie sa inštalujú manzardové strechy s valbovými, klenutými a klenutými klenbami. Ich zariadenie si vyžaduje profesionálny prístup. Tieto manzardové strechy, fotografie súkromných domov to jasne odrážajú, majú neobvyklý a veľmi estetický dizajn. Vyznačujú sa veľkým počtom šikmých zalomení, pre ktoré sa vykonáva zariadenie dolín. Schéma systému krokvy jasne ukazuje zvláštnosť a jedinečnosť tohto dizajnu. Nevyhovujúci stav každej z dolín (vnútorných rohov) môže predstavovať potenciálne nebezpečenstvo pre celistvosť celej strechy.

Manzardová valbová strecha zložitej konfigurácie vyžaduje špeciálne výpočty zaťaženia základov a stien budovy

Povalová strecha podkrovie. Fotografie úspešných projektov

Najjednoduchšou, najspoľahlivejšou a najlacnejšou možnosťou je prístrešková strecha manzardového typu. Výsledkom je budova navrhnutá na mieru. Tento typ strechy sa používa na priemyselné a úžitkové budovy. Často sa tiež používa pre jednopodlažné malé súkromné ​​domy. Môžu sa tu použiť všetky strešné materiály.

Návrh zahŕňa vytvorenie okna vo vysokej časti podkrovnej strechy. V tomto dizajne nie je žiadny hrebeň, ktorý zjednodušuje jeho inštaláciu. Mauerlat je upevnený na stenách s rôznymi úrovňami, vďaka čomu sa vytvára skosenie. Na ňom spočívajú lúče.

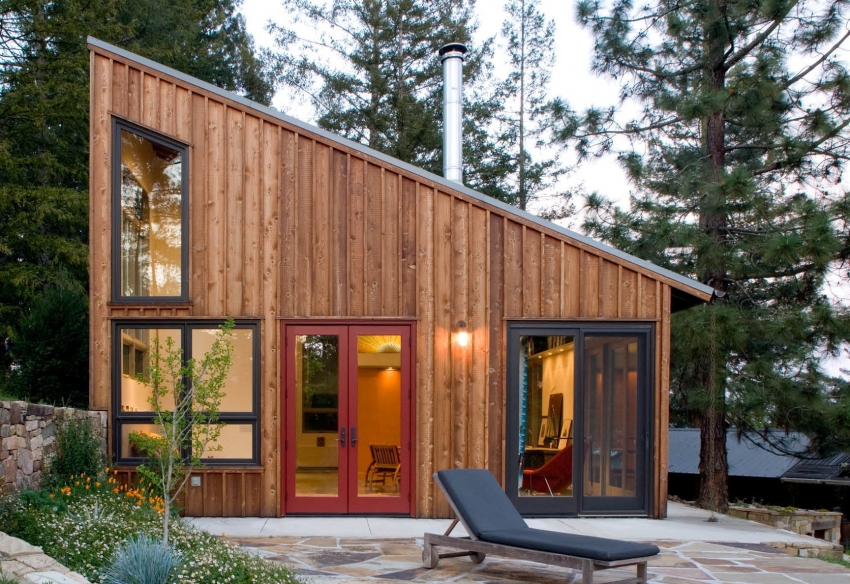

Ukážka úspešného projektu podkrovia prešmyknutej strechy

Uhol sklonu by mal byť v rozmedzí 35-45 stupňov. Čím menší je sklon, tým viac snehu sa bude hromadiť na povrchu strechy, čo si bude vyžadovať vytvorenie ďalších podpier a spevnenie nosných trámov. Okrem toho výrazne zníži podkrovný priestor. Konštrukcia je schopná odolávať silnému vetru so správnou orientáciou sklonu strechy, ktorá je nevyhnutná na zvýšenie stability konštrukcie.

Užitočná rada! Ak vzdialenosť medzi protiľahlými nosnými stenami nie je väčšia ako 4,5 m, je možné nemontovať nosné prvky, ale jednoducho položiť na steny dlhé drevené trámy. To ďalej znižuje náklady na montáž strechy.

Tento typ strechy zahŕňa použitie jednoduchých prvkov na zabezpečenie vetrania priestorov pod strechou. Postačí ušiť dva previsy s perforovaným podhľadom, alebo namontovať ventilačnú mriežku.

Šikmá strecha je odolnejšia proti atmosférickým javom, ale počas výstavby stojí za zváženie smer vetra v tejto oblasti

Nemali by ste si však zvoliť šikmú strechu pre úzke budovy, kde je nepraktické takto zariadiť podkrovie.

Štítová strecha: konštrukčné prvky

Štítová strecha je najbežnejším a racionálnym riešením, ktoré umožňuje získať pohodlné podkrovie. Fotografie domov s manzardovou strechou tejto konfigurácie potvrdzujú dopyt po dizajne.

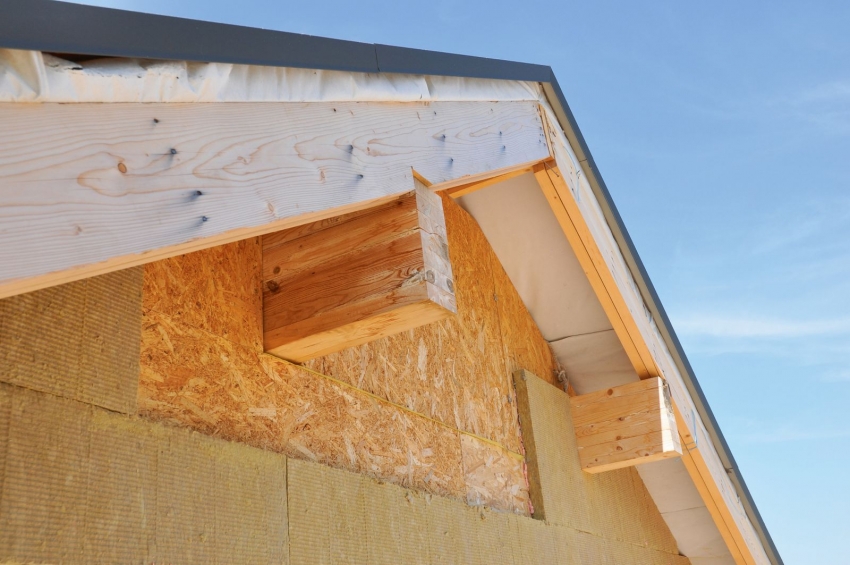

Štítová strecha je jednou z najpopulárnejších dizajnových možností pre výstavbu podkrovnej podlahy.

Svojpomocný dizajn a konštrukcia štítovej manzardovej strechy nespôsobuje žiadne ťažkosti. Vzniká vďaka dvom nakloneným rovinám (svahom), ktoré sa v oblasti hrebeňa pretínajú pod určitým uhlom. Vďaka správnej voľbe optimálneho uhla môžete vytvoriť spoľahlivú ochranu budovy pred silnými atmosférickými zrážkami, silným nárazovým vetrom, nadmerným tlakom snehu počas silných snehových zrážok.

Existujú rôzne konfigurácie krokvového systému štítových svetlíkov:

• Symetrická štítová strecha je klasickou možnosťou, ktorá umožňuje rovnomerne rozložiť zaťaženie nosných stien a podpory strechy. Nevýhodou tohto dizajnu je prítomnosť ostrých rohov, ktoré odoberajú voľný priestor podkrovia;
• asymetrická strecha je neštandardný dizajn, kde sa hrebeň môže pohybovať do jednej strany. Ak je jeden z rohov viac ako 45 stupňov, získate pomerne priestrannú podkrovnú izbu. Výpočty by však mali brať do úvahy nerovnomerné rozloženie zaťaženia na Mauerlat a nosné steny.
• Šikmá manzardová strecha má povrch svahov, ktoré sú v strede prehnuté a vytvárajú hrany, ktoré pripomínajú dva obdĺžniky.

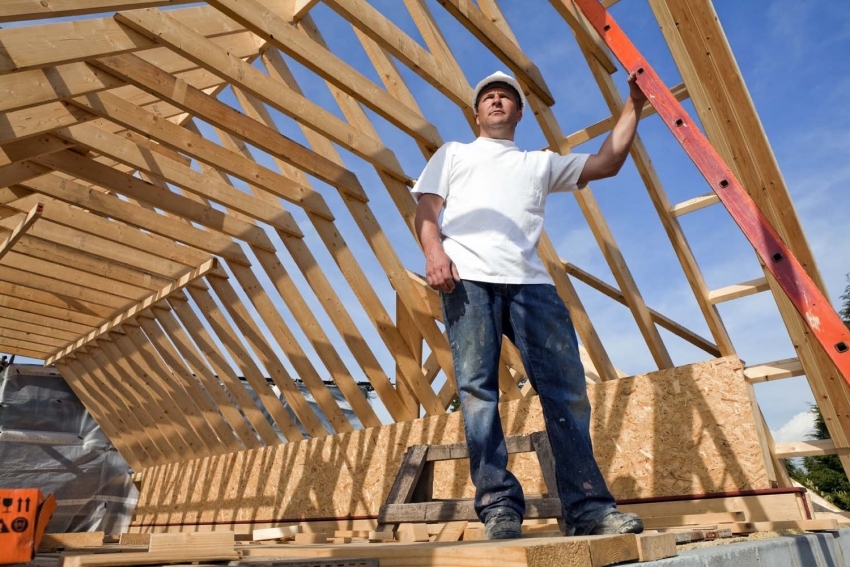

V prípade konštrukcie manzardovej strechy s neštandardnou konfiguráciou krokvového systému stojí za to uchýliť sa k službám špecialistov

Systém krokiev strechy v podkroví. Výkresy klasickej verzie

Keď vznikne otázka, ako urobiť manzardovú strechu domu vlastnými rukami, mali by ste zvoliť najjednoduchšiu a najpraktickejšiu možnosť ďalšej prevádzky. Preto sa v prípade súkromných domov uprednostňujú šikmé strechy.

Tento dizajn umožňuje nielen vytvorenie veľkej podkrovnej miestnosti, ale aj vďaka previsom, ktoré klesajú dosť nízko, chránia hornú časť stien budovy a základňu pred zrážkami. Okrem toho je to dobré riešenie na vytvorenie originálneho exteriéru súkromného domu.

Súvisiaci článok:

Izolácia podkrovia zvnútra, ak je strecha už zakrytá: materiály a technológie

Ako zvoliť správny materiál. Ako sa vyhnúť častým chybám v práci. Postupná práca pre domácich majstrov.

Uhol sklonu šikmej strechy závisí od regiónu, klimatických podmienok a výberu strešného materiálu. Klasická šikmá manzardová strecha, ktorej kresba to jasne odráža, má pomer sklonu horných svahov k rovine podlahy 30 stupňov a spodných - 60 stupňov. Uhol sklonu bočných plôch sa môže meniť od 45 do 80 stupňov.

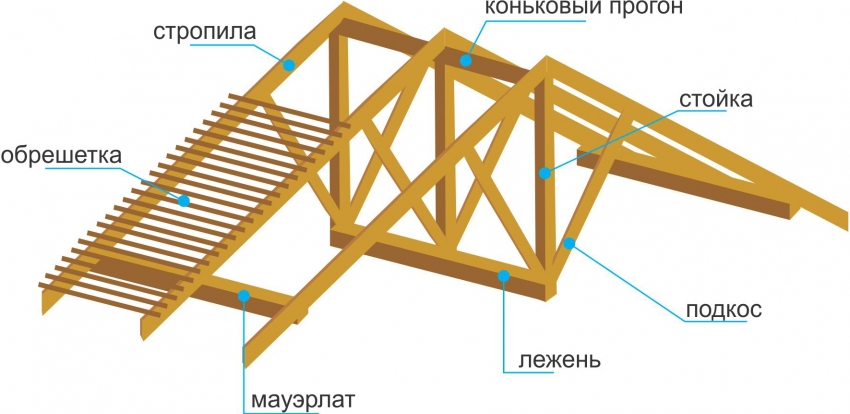

Klasická schéma zariadenia systému krovu

Užitočná rada! Pre oblasti, kde je charakteristický silný vietor, je lepšie usporiadať ploché strechy. Pretože čím je svah väčší, tým viac vytvára vetro.

Ak vezmeme tieto údaje, parametre domu ako základ a skutočnosť, že výška stropu v podkroví by nemala byť menšia ako 2 m, je možné vypočítať všetky parametre. V klasickej verzii možno zaťaženie bočných plôch od zrážok ignorovať, pretože budú pôsobiť v hornej časti strechy.

Výpočet podkrovnej strechy

Na špecializovaných stránkach nájdete kutilskú rozbitú manzardovú strechu pre malý domček. Môže sa to brať ako základ pre vykonávanie budúcich výpočtov, ktoré zahŕňajú výpočet podkrovnej miestnosti, zaťaženia, prvkov konštrukcie krokvy a množstva stavebných materiálov.

Na výpočet podkrovnej strechy môžete využiť mnohoročné skúsenosti špecialistov, ktorí opakovane postavili klasickú šikmú strechu a vedia vám povedať, aký materiál by sa mal použiť. Práve od toho závisí veľa parametrov rámu krokvy.Výpočet požadovaného množstva reziva na vytvorenie krokvového systému sa zníži na určenie výšky a šírky rozpätí a podľa toho aj počtu drevených blokov, ktorý sa vynásobí ich výškou.

Presné plánovanie a výpočet konštrukčnej schémy je kľúčom k spoľahlivosti a trvanlivosti samotnej strechy aj celej budovy

Krok medzi krokvami závisí od šírky izolácie, ktorá by mala byť o 3 cm menšia ako šírka izolačného materiálu, aby sa znížilo množstvo odpadu a zjednodušila sa jeho inštalácia. Dosky pre nohy krokvy sa tiež vyberajú s prihliadnutím na hrúbku izolačného materiálu. V prípade použitia čadičovej vlny s hrúbkou 200 - 250 mm a vytvorenia požadovanej ventilačnej medzery 20 - 30 mm je minimálna šírka dosky 230 mm. Hrúbka krokví musí byť viac ako 50 mm.

Pre nosníky a regály by ste si mali zvoliť nosník s parametrami 100 × 100 mm, ktorý vytvorí silnú a spoľahlivú štruktúru aj pre oblasti v náročných poveternostných podmienkach.

Na výpočet množstva izolačných a strešných materiálov sa na určenie plôch geometrických tvarov používajú matematické vzorce, z ktorých sa vytvára určitý druh podkrovnej strechy.

Dnes môžete na internete vykonať online výpočet podkrovnej strechy. Najskôr sa uvedie typ podkrovnej strechy, schéma krokvového systému, izolačný a strešný materiál a zadajú sa požadované geometrické parametre. Ak chcete získať presnejší výsledok, mali by ste využiť služby špecialistu, ktorý nielen vypočíta všetky zaťaženia a veľkosti stavebných prvkov, ale aj povie, ktorý materiál je lepšie zvoliť.

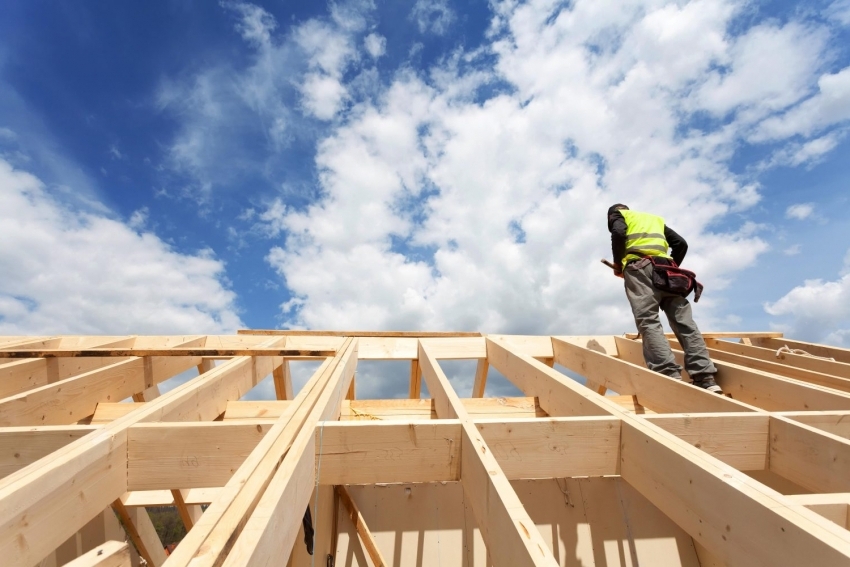

Na výpočet podkrovnej strechy a množstva požadovaného materiálu môžete použiť online kalkulačku na internete

Strešné okná

Podkrovie sa líši od bežných miestností tým, že jeho steny sú rámom krokvy, ktorá sa skladá z určitých strešných plôch, čo je jasne znázornené na výkresoch podkrovných striech. To ovplyvňuje aj dizajn okna pre danú miestnosť, ktoré musí dobre prepúšťať prirodzené svetlo a zároveň držať záťaž v podobe silného nárazového vetra alebo silných zrážok. Je to spôsobené tým, že vplyv poveternostných podmienok na šikmú časť strechy je oveľa silnejší ako na mohutné nosné prvky budovy.

Dôležité! Podľa SNiP musí byť plocha okna minimálne 10% z celkovej podlahovej plochy.

Okno v streche podkrovia, fotografia to jasne ukazuje, môže byť umiestnené v rovine strechy, šikmo alebo zvisle, alebo môže byť na konci podkrovia. Zvislé okná v rovine strechy môžu byť vyčnievajúce nad ňu (vikýř), alebo zapustené do miestnosti.

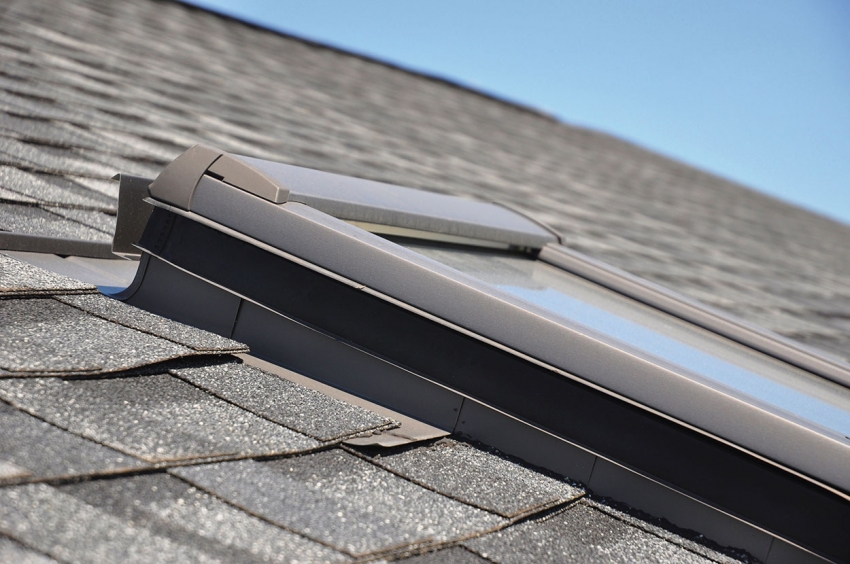

Pri inštalácii a usporiadaní strechy by ste mali venovať osobitnú pozornosť izolácii okien, aby ste sa vyhli tvorbe „ostrovov chladu“

Najobľúbenejšie a najjednoduchšie sa inštaluje šikmé okno v strešnej rovine. Je schopný prepúšťať maximum denného denného svetla. Po jeho namontovaní sa povrch strechy nezmení, ale zostane rovný. Táto možnosť však vyžaduje vytvorenie správnej hydroizolácie križovatky. Tu by ste mali použiť špeciálne modely so zosilneným sklom a zosilneným plastovým rámom.

Plocha okenného otvoru sa vyberá úmerne s uhlom sklonu strechy. Šírka okna by sa mala zvoliť tak, aby prvok zapadol do vzdialenosti medzi krokvami bez porušenia celistvosti konštrukcie. Ak je okno oveľa širšie, potom budete musieť nainštalovať vystužený nosník, ktorý spojí vyrezané krokvy na inštaláciu okna. V takom prípade, ak jedno úzke okno nestačí, je lepšie inštalovať dva susedné úzke prvky, ktoré zabezpečia celistvosť rámu krokvy.

Pri inštalácii vikýrového okna je potrebné skomplikovať geometriu strechy, konkrétne je potrebné namontovať bočné a horné údolia, po ktorých musí nasledovať dôkladná hydroizolácia. Inštalácia strešnej krytiny sa tiež stáva zložitejšou.

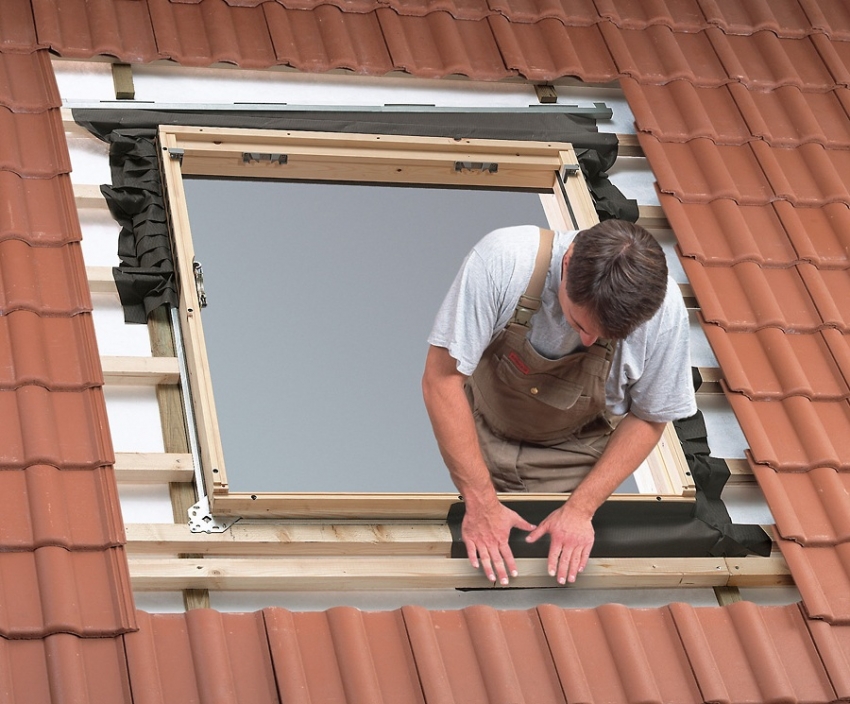

Montáž a izolácia strešného okna by sa mala vykonávať podľa pokynov, aby sa zabránilo kondenzácii a vzhľadu vlhkosti v miestnosti.

Vertikálne okno zapustené do miestnosti je vhodné usporiadať, až keď sa cez neho bude realizovať východ na balkón. V ostatných prípadoch ide o neoprávnené významné finančné náklady (komplikácia geometrie strechy) s minimálnym účinkom (nedostatočné prirodzené svetlo).

Najjednoduchšou, najpraktickejšou a najlacnejšou možnosťou je inštalácia okna na koniec strechy. Platí to najmä pre vidiecke domy s manzardovou strechou.

Metódy inštalácie strechy v podkroví

Zariadenie systému strešného krovu sa môže uskutočňovať dvoma spôsobmi. Prvá možnosť spočíva v zhromažďovaní rámu krokvy na zemi, po ktorom nasleduje jeho zdvihnutie, hotové zloženie domu a jeho spevnenie. Metóda je účinná pre malé konštrukcie.

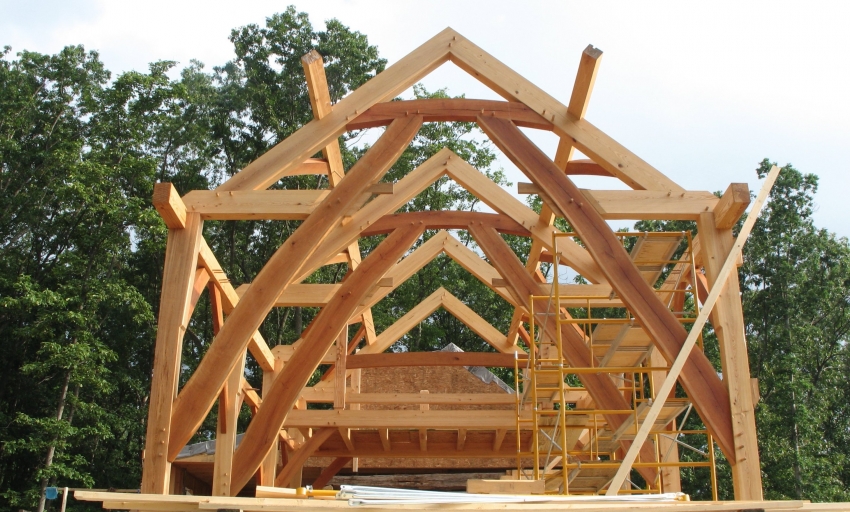

Farmy sa najpohodlnejšie zhromažďujú priamo na zemi a potom ich zdvihnú a zaistia

Ako správne vyrobiť manzardovú strechu so zberom časti krokvového systému na zemi? Predtým sú v hornej časti budovy extrémne konštrukcie zvisle odkryté a zabezpečené, čo budú neskôr štíty. Môžete ich dočasne opraviť pomocou dlhých trámov pribitých na stene. V Mauerlate sú vytvorené výklenky s daným stúpaním, kde bude namontovaná zmontovaná konštrukcia. Aby sa zabezpečila správna geometria a vytvorila sa tuhosť konštrukcie, môžu sa jej prvky zaistiť rozperami. Po dokončení inštalácie bočných nosníkov a získaní celého systému potrebnej tuhosti je možné rozpery odstrániť. Video z inštalácie krokvového systému podkrovia štítovej strechy jasne ukáže všetky vlastnosti tejto možnosti.

Druhá možnosť je tradičnejšia. Zahŕňa inštaláciu manzardovej strechy na mieste podľa prísneho sledu krokov. Táto metóda je najpohodlnejšia a najefektívnejšia pri montáži veľkého priehradového systému. Kvôli zvýšeniu zostavenej konštrukcie musíte prilákať špecializované vybavenie.

Ako postaviť podkrovnú strechu tradičným spôsobom?

Niektoré z jemností v technológii montáže manzardových striech pre súkromné ​​domy závisia priamo od jej typu. Postupnosť akcií je však podobná pre všetky typy podkrovných striech.

Drevené krovy sú pripevnené kovovými ozubenými doskami na nechty

Pred zhotovením manzardovej strechy je potrebné Mauerlat položiť v pozdĺžnom smere na nosné steny a pomocou čapov alebo valcovaného drôtu pripevniť k murivu alebo pancierovému pásu. Konštrukcia krokvy podkrovnej strechy dreveného domu môže byť pripevnená k hornej korune, ktorá bude pôsobiť ako Mauerlat.

Konštrukcia manzardovej strechy začína inštaláciou podlahových nosníkov. Sú pripevnené k Mauerlatu. Potom sú na nosníky pripevnené konštrukčné nohy. V strede nosníkov je potrebné poznamenať miesta inštalácie podpier a hrebeňového prvku.

Pri dodržaní rovnakej vzdialenosti by ste mali namontovať regály z dosiek a zaistiť ich rohmi. Prvý pár stojok drží spolu remene vyrobené z drevených blokov. Krokvy by mali byť namontované na vytvorenú konštrukciu v tvare písmena U. Môžu byť inštalované na Mauerlat alebo vyrezaním drážky na podlahovom nosníku.

Ďalej by ste mali pokračovať v inštalácii hrebeňových krokví, ktoré sú spojené pomocou kovových dosiek alebo skrutiek s podložkami. Na vytvorenie potrebnej tuhosti konštrukcie je potrebné pripevniť vzpery k centrálnej časti bočnej krokvy a stojanu a namontovať nosníky do stredu uťahovania.Inštalácia ďalších väzníkov so vzdialenosťou 60-100 cm sa vykonáva podobným spôsobom. Sú navzájom pripevnené pomocou nosníkov.

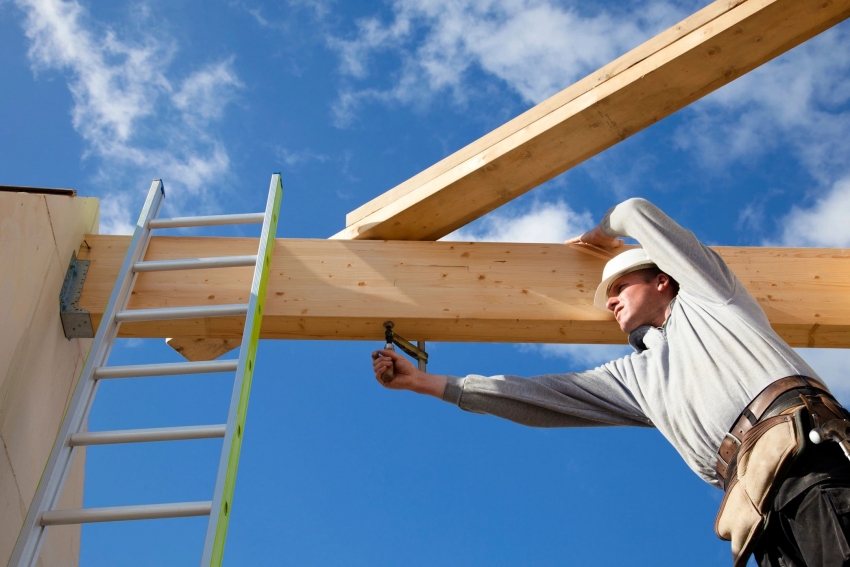

Krokvy je možné spojiť pomocou mobilného stavebného lisu

Pomocou konzol sú všetky uzly podkrovnej konštrukcie zafixované a je im daná konečná pevnosť. Potom by sa malo namontovať latovanie, ktoré môže byť plné alebo riedke, v závislosti od typu strešnej krytiny.

Ak sa používajú šindle, azbestocementová plochá bridlica alebo kotúčový materiál, malo by sa vykonať nepretržité opláštenie. Inštaluje sa v dvoch vrstvách. Spodná podlaha pozostáva z tyčí s hrúbkou 20 cm a je položená v krokoch 30 cm. Horná podlaha, ktorá sa skladá z dosiek s rozmermi 20 × 50 cm, je pribitá k spodnej vrstve v uhle 30 - 45 stupňov.

Na hlinené dlaždice, azbestocementová bridlica, kovové dlaždice, oceľ, pokovovanie, používa sa riedky typ latovanie... Za týmto účelom sa vykonáva inštalácia tyčí, s prierezom 5 × 5 cm a stupňom 20-30 cm, od odkvapu nahor kolmo na krokvy. Na previs je potrebné inštalovať podlahu z drevených dosiek širokých asi 70 cm, Ďalej by ste mali pripevniť tyče pozdĺž hrebeňa a rebier, ktoré sú spojené medzi sebou. Tento proces je jasne viditeľný na fotografii systému štítovej krovu pod kovovou škridlou.

Aby sa nechty pri pripevňovaní krokví nerozštiepili o krokvu a kobylku, je potrebné dodržať požiadavky SNiP

Technológia izolácie strechy podkrovia

Zateplenie podkrovnej strechy súkromného domu umožňuje nielen izoláciu podkrovia, ale aj vytvorenie správnej tepelnej izolácie celého strešného systému tak, aby slúžil dlhé roky.

V rámci schémy izolácie manzardovej strechy je súbor opatrení, ktoré zahŕňajú vytvorenie tepelnej, vodnej a parnej izolácie. Na vrch tohto strešného koláča je položený strešný materiál, ktorý chráni celú konštrukciu pred negatívnymi faktormi prostredia. Na ochranu izolácie pred negatívnymi účinkami kondenzátu, ktorý znižuje jej tepelnoizolačné vlastnosti, je potrebné ju chrániť pred strešným materiálom. K tomu je možné použiť jeden z navrhovaných plechových materiálov:

• hydroizolačná fólia, ktorá je pripevnená zvonka k krokvám. Nemal by sa dotýkať izolačného materiálu, preto je od neho odrezaný prepravkou alebo kontralatami;
• na izoláciu je pripevnená difúzna membrána ̶, ktorá ju chráni pred akýmkoľvek pôsobením vlhkosti.

Užitočná rada! Hydroizolačný materiál by mal byť položený s miernym priehybom, s výnimkou možnosti jeho stiahnutia.

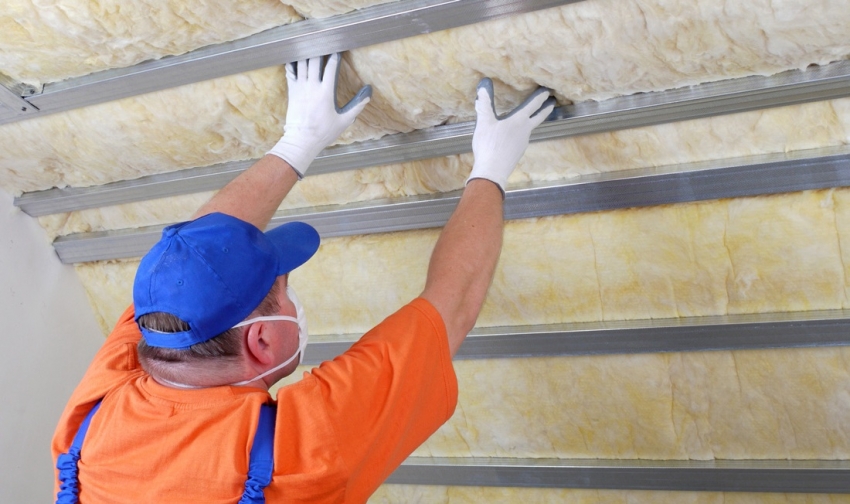

Izolácia a izolácia podkrovnej strechy by sa mala vykonávať podľa všeobecne uznávanej technológie kladenia strešného koláča

Hydroizolačná vrstva musí byť rozložená cez krokvy. Začnite od spodnej časti. Prvý rad je spustený do žľabu. Každá ďalšia musí byť vyvaľkaná s presahom 10 - 12 cm, takže by ste sa mali dostať na hrebeň. Tam je materiál odrezaný a upevnený pozdĺž horného okraja na oboch stranách. Pozdĺž hrebeňa by sa mal vyvaliť pás, ktorý klesá z oboch strán strechy k samotnému žľabu, čo zaisťuje rovnomerný odtok vody.

Spoľahlivou ochranou izolácie pred prenikaním pary z miestnosti do jej hrúbky je vrstva parozábrany vo forme membrány. Materiál je tiež prekrytý a pripevnený k trámom sponkami. Všetky kĺby a spojovacie body by mali byť starostlivo prilepené pomocou špeciálnej obojstrannej parotesnej pásky.

Užitočná rada!Na parotesnej fólii je tučná čiara, od ktorej je potrebné zahájiť ďalšiu vrstvu. Po ňom sú plátna pripevnené lepiacou páskou.

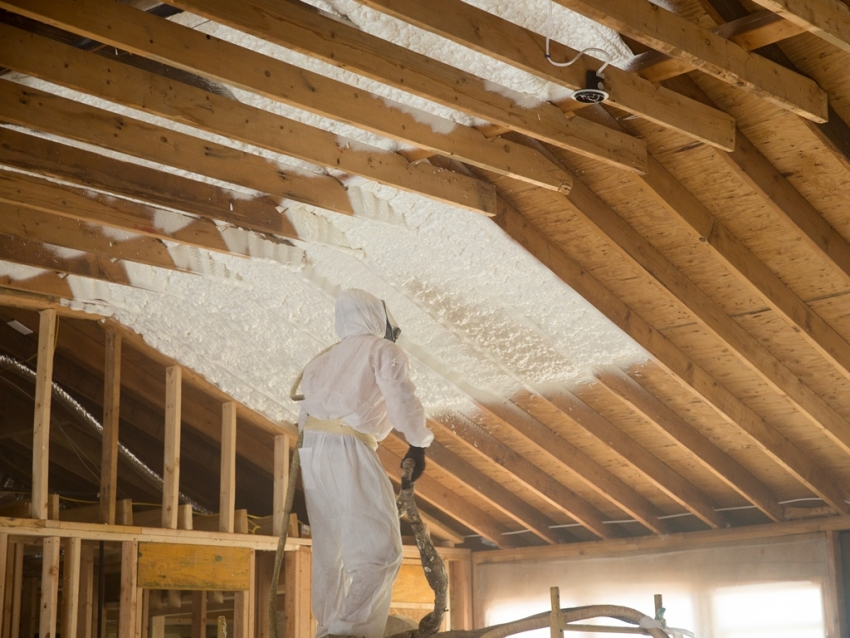

Izolácia podkrovnej strechy zvnútra pomocou penového polystyrénového molitanu, ktorý sa nanáša na povrch v tekutej forme a vyplňuje všetky praskliny

Dôležité pravidlá pre izoláciu manzardovej strechy

Keď sa vyskytne otázka, ktorá izolácia je lepšia pre manzardovú strechu, neexistuje jednoznačná odpoveď. Vzhľadom na skutočnosť, že podkrovná strecha sa vyznačuje veľkým uhlom sklonu, nemali by ste používať mäkké materiály, ktoré sa budú upchávať a skĺzavať z povrchu.

Izolácia zvitku musí byť položená zdola nahor. K tomu použite konštrukčnú zošívačku a čipku. Odvinutím role sa materiál pritlačí na lamely. Šnúrkou a sponkami je nakreslené písmeno Z. Táto technológia sa používa na pripevnenie každej vrstvy izolácie.

Je lepšie uprednostniť platne s hustotou 30-50 kg na meter kubický. m. V takom prípade bude musieť byť krokva nastavená na veľkosť izolácie, ktorá by mala byť o 10-15 mm menšia ako šírka izolačnej dosky. Toto je potrebné, aby sa materiál mohol otáčať bez vytvárania medzier a aby sa dobre udržiaval medzi nosníkmi. Ak je šírka menšia alebo väčšia, bude potrebné materiál rezať. Nie je vždy možné vytvoriť rovnomerný rez a navyše zostáva veľké množstvo zvyškov. Dosky by mali byť umiestnené tak, aby sa švy predchádzajúceho radu prekrývali s ďalším.

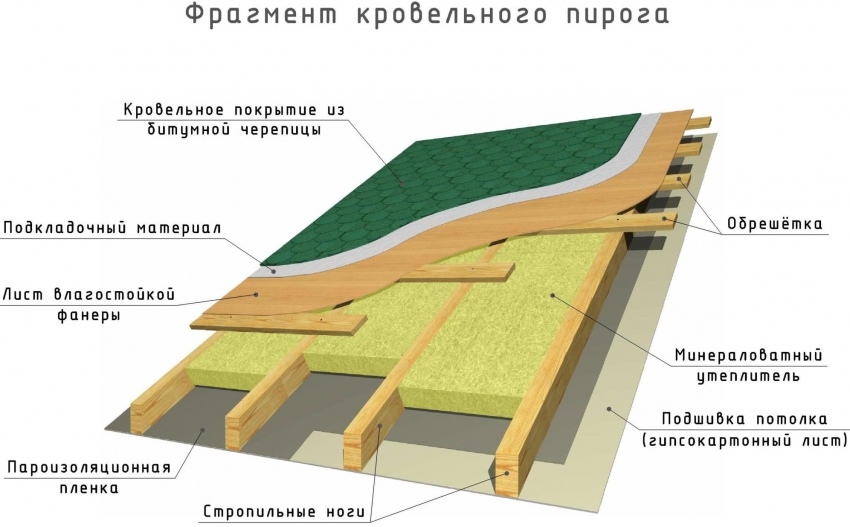

Schéma zariadenia strešného koláča

Izolácia sa kladie tak, aby sa zabezpečil minimálny počet studených mostov. Zvyšok materiálu je možné navyše položiť na pásy požadovanej šírky vyplnené zo strany miestnosti. Na vrstvu izolačnej vrstvy je položená parozábrana a je vyrobená prepravka pre budúcu výzdobu. Táto možnosť, kde sa dokonca krokvy prekrývajú, takmer úplne eliminuje tvorbu studených mostov. Napriek skutočnosti, že je potrebných trochu viac izolačného materiálu, podkrovie sa nakoniec prejaví ako teplejšie, čo umožní znížiť náklady na vykurovanie miestnosti.

Dôležité! Studené mosty prispievajú k tvorbe vlhkosti v strešnom koláči. To môže viesť k hnitiu krokví, opuchu tepelnoizolačného materiálu, korózii kovových konštrukčných prvkov a vzniku nepríjemného zápachu vo vnútri miestnosti.

Ako správne izolovať manzardovú strechu: postup prác

Existujú dva spôsoby izolácie strechy: zvnútra alebo zvonka. Pri použití prvej možnosti môžete na určité obdobie odložiť realizáciu výzdoby interiéru. Druhá možnosť zahŕňa celý rad prác, čo umožňuje rýchle dokončenie stavby.

Proces izolácie strechy vonku penovým polystyrénom

Ako izolovať manzardovú strechu zvonka? K tomu je potrebné pripraviť povrch krokví tak, že ich očistíme od vyčnievajúcich prvkov, ktoré môžu poškodiť vrstvu hydroizolácie a parnej bariéry. Z vnútornej strany miestnosti, cez krokvy, je potrebné vyplniť prepravku, na ktorej bude umiestnená izolácia. Namiesto latovania môžete pripevniť pozinkovaný drôt alebo šnúru.

Na bočnej strane strechy je na túto prepravku namontovaná izolačná vrstva v súlade s vyššie uvedenými pravidlami. Hrúbka izolácie manzardovej strechy musí byť viac ako 100 mm. Na vrch izolačného materiálu je umiestnená superdifúzna membrána. Ďalej musíte vyplniť prepravku, na ktorej bude položená strešná krytina.

Teraz z vnútornej strany miestnosti je potrebné zafixovať a nalepiť parotesnú vrstvu. Potom môžete začať s výzdobou interiéru. Tento typ strešnej izolácie sa považuje za najľahšie vykonateľný. Na predtým vytvorené laty sa dajú ľahko namontovať tepelnoizolačné dosky.

Nezanedbajte vrstvu parozábrany, ktorá pomôže spoľahlivo chrániť drevené prvky strechy aj izoláciu

Technológia izolácie podkrovnej strechy vlastnými rukami zvnútra sa vykonáva v dvoch etapách. Prvý povinný krok je nasledovný:

1. Hydroizolačná vrstva sa vyvalí a zafixuje na krokvy.
2. Prepravka je plnená.
3. Inštaluje sa strešný materiál.

Po dokončení povinného zoznamu prác môžete odložiť izoláciu strechy podkrovia na neurčito, čo môže byť spôsobené nedostatkom finančných kapacít v súčasnosti.

Druhá etapa je menej pohodlná na vykonanie. Manzardová strecha bude z vnútornej strany izolovaná. Tu je potrebné vytvoriť konštrukciu oplotenia, ktorá bude držať izoláciu a zabráni jej v vytláčaní viac, ako je možné. Za týmto účelom sú lamely plnené medzi zaostávaniami s krokom 40-50 cm. Budú nielen držať izoláciu, ale tiež vytvoria potrebnú ventilačnú medzeru.

Ďalej sa inštalácia tepelnoizolačnej vrstvy vykonáva v súlade so všetkými pravidlami. Na to je naplnená prepravka. Ďalej musíte umiestniť a prilepiť parotesnú membránu. Potom môžete začať dokončovať práce. K tomu môžete pripevniť prepravku alebo sa zaobídete bez nej.

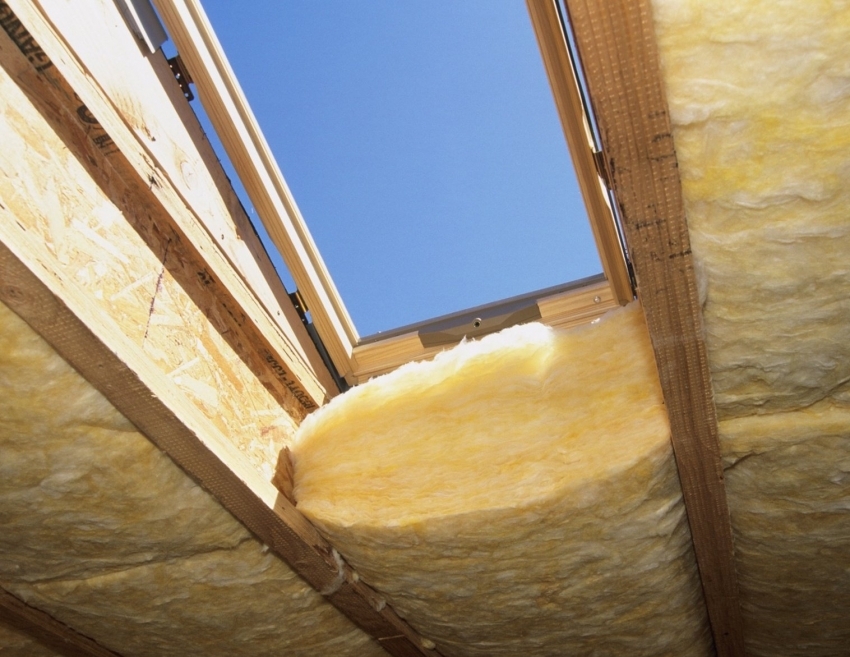

Vrstva izolácie miestnosti typu manzard musí byť najmenej 100 mm

Odrody izolácie podkrovnej strechy. Aká izolácia je lepšia?

Dnes existuje niekoľko možností izolácie manzardovej strechy:

• minerálna vlna;
• expandovaný polystyrén;
• polyuretánová pena;
• Polystyrén;
• sklenená vlna;
• isovert;
• ekologická vlna.

Najobľúbenejším materiálom je minerálna vlna, a to čadič. Tento relatívne lacný materiál je k dispozícii vo vhodnej hrúbke a dostatočnej tuhosti. Udržuje dobre teplo, nie je horľavý a nehnije. Bojí sa však vlhkosti. Preto, aby sa zabezpečilo zachovanie všetkých technických a prevádzkových vlastností, musí byť starostlivo chránený zo všetkých strán.

Minerálna vlna je jedným z najobľúbenejších materiálov na izoláciu striech a stien budov.

Polyfoam má dobré výkonové charakteristiky, ktoré mu umožňujú vytvárať dobrú tepelnú izoláciu. Cena materiálu je pomerne nízka. Ľahko sa namontuje medzi krokvy krokví vďaka svojej pružnosti a skutočnosti, že je možné zakúpiť dosky požadovanej veľkosti. Všetky škáry by mali byť utesnené polyuretánovou penou.

Užitočná rada! Počas spaľovania je schopný emitovať škodlivé látky, preto je lepšie uprednostniť samozhášavé značky, v ktorých sa používajú špeciálne prísady.

Materiál sa nebojí vlhkosti. Nevedie paru, čo je hlavná nevýhoda peny. V tejto súvislosti je potrebné vytvoriť dobrý ventilačný systém v podkroví, čo povedie k ďalším finančným nákladom.

Najlepšie vlastnosti má extrudovaná polystyrénová pena, ktorej hrúbka je dvakrát menšia ako hrúbka minerálnej vlny a jeden a pol násobok hrúbky peny. Materiál je vybavený uzamykacím systémom, ktorý eliminuje tvorbu trhlín. Na EPSP sa netvoria huby ani plesne, hlodavcom a hmyzu sa to nepáči. Neumožňuje však priechod pary, čo si vyžaduje dobrý ventilačný systém. Ďalšou nevýhodou sú vysoké náklady na materiál.

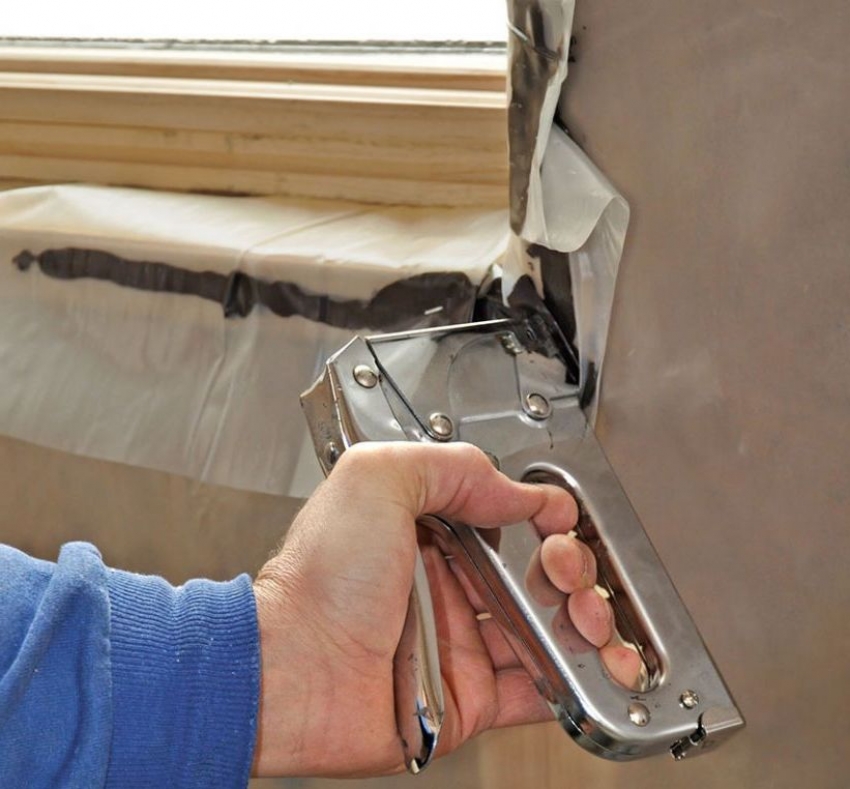

Osobitná pozornosť by sa mala venovať izolácii a izolácii okenných otvorov, aby sa zabránilo vzhľadu plesní a plesní vo vnútri budovy

Nedávno sa objavil nový typ izolácie - expandovaná polystyrénová pena. Nanáša sa na povrch v tekutej forme, pričom vyplní všetky trhliny. Súčasne s reakciou s kyslíkom sa niekoľkokrát zväčšuje a vytvára monolitický povlak.

Užitočná rada! Použitie penového penového polystyrénu napraví situáciu pri absencii hydroizolačnej vrstvy počas montáže strešnej krytiny.

Ďalším izolačným materiálom novej generácie je ekologická vlna, ktorá má dobré vlastnosti. Jeho použitie však vyžaduje súlad so špeciálnou technológiou. Sypká vata sa dodáva pod tlakom do uzavretej dutiny, vypĺňa všetky medzery a vytvára celistvú vrstvu izolácie.Na usporiadanie uzavretej dutiny je na krokvy zo spodku a zhora pribitý listový materiál vo forme preglejky, sadrovláknitej dosky alebo drevovláknitej dosky.

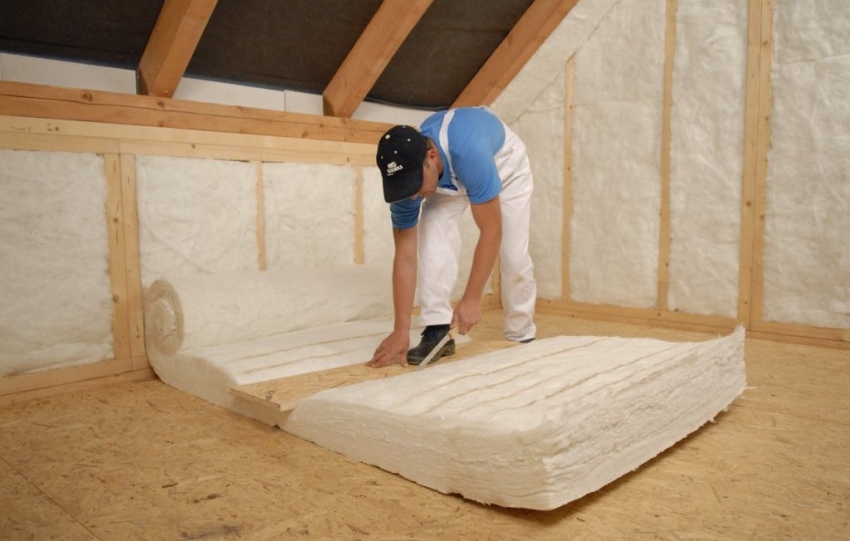

Jedným z kritérií pre výber ohrievača sú územné charakteristiky podnebia, ako aj typ vykurovania v dome.

Výraznou výhodou tohto materiálu je jeho schopnosť viesť paru. Vlhkosť sa tu reguluje prirodzeným spôsobom, ktorý nevyžaduje usporiadanie parozábrany. Medzi izoláciou a strechou však musí byť vytvorená vetracia medzera, kde sa pohybujú vzduchové hmoty.

Dnes si spomedzi možných projektov domov s manzardovou strechou môžete zvoliť najprijateľnejšiu a najatraktívnejšiu možnosť a implementovať ju pre svoj vlastný súkromný dom. Aby bol dom vizuálne krásny a estetický, je potrebné vážne pristupovať k otázke výberu typu manzardovej strechy, ktorá by mala byť v súlade so štruktúrou budovy. Kompetentne usporiadaný strešný krovový systém je schopný bezchybne vykonávať všetky svoje prevádzkové a ochranné funkcie, ktoré vytvoria teplú, útulnú a pohodlnú miestnosť.

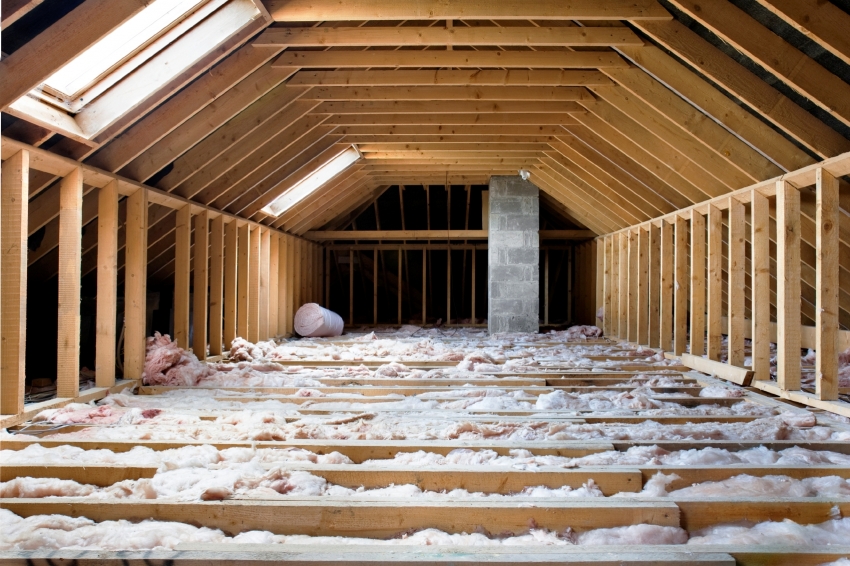

Zateplenie podkrovia podlahou ecowool

Vytváranie manzardovej strechy vlastnými rukami krok za krokom. Video pokyny
