Odizolovanie drôtov: rôzne nástroje

Ak chcete vykonávať akékoľvek práce s elektrickými vodičmi, nemôžete robiť bez špeciálneho nástroja určeného na odstránenie opletu z nich. Takéto zariadenia by mali byť k dispozícii nielen pre profesionálneho elektrikára, ale aj pre domáceho remeselníka, ktorý môže začať s opravami v dome. Tento článok sa bude zaoberať otázkami, ako zvoliť správny nástroj na odizolovanie vodičov, aké typy zariadení existujú, kde sa používajú a mnoho ďalších.

Nástroj na odizolovanie izolácie z drôtov by mal mať nielen profesionálny elektrikár, ale aj domáci remeselník

Prečo potrebujete odstraňovač drôtov

Na pripojenie vypínača alebo zásuvky v byte nie je potrebné používať profesionálne náradie. Tu môžete použiť improvizované zariadenia, ktoré sú v arzenáli každého domáceho remeselníka. Je však nepravdepodobné, že bude možné efektívne sa vyrovnať s odizolovaním vodičov z izolácie, najmä pokiaľ ide o rozsiahle elektrické práce.

Bez odizolovacieho nástroja je nepravdepodobné, že bude možné drôty správne odizolovať

Zlé odizolovanie vodičov z izolácie môže mať negatívne následky. Používanie bežného kuchynského noža zvyšuje pravdepodobnosť poškodenia kábla a vo výsledku sa tak znižuje úroveň bezpečnej prevádzky elektrického vedenia. V prípade rezu vo vodivom jadre sa prierez drôtu zmenší, čo môže v spoji vyvolať otvorenie alebo spálenie. Nepresný rez často spôsobí pretrhnutie kábla, keď je ohnutý.

Pri prevádzke vysokofrekvenčných striedavých systémov môže dôjsť k kožnému efektu, ktorý prispieva k nerovnomernému rozdeleniu prúdu v hornej vrstve vodiča. Akékoľvek, hoci aj najmenšie poškodenie jadra, povedie k poruche celého zariadenia.

Pri vykonávaní rozsiahlych elektrických prác môže ignorovanie použitia špeciálneho nástroja na odizolovanie vodičov z izolácie spôsobiť požiar, poruchu zariadenia alebo spôsobiť zásah elektrickým prúdom.

Odrody sťahovacích nástrojov

Nástroje na odizolovanie káblov možno klasifikovať podľa spôsobu odizolovania, rozsahu práce a automatizácie procesu. Podľa rozsahu práce sa rozlišujú domáce a profesionálne spotrebiče. Do prvej skupiny patrí nôž elektrikára. Medzi profesionálne vybavenie patria kliešte, kliešte, striptérky a sťahováky.

Kliešte, kliešte, striptérky a striptérky sú profesionálne nástroje na prácu s elektrickým vedením

Dôležité! Nástroj na elektrické práce môže byť univerzálny alebo na konkrétny účel, ktorý je určený priemerom odizolovaného drôtu.

Izolačný plášť je možné odstrániť mechanicky a tepelne. Posledná uvedená možnosť sa používa pre tenké vodiče s nízkym výkonom, ktoré sa používajú v komunikačných zariadeniach, v elektronike a zvukových zariadeniach pracujúcich z napätia 5 V. Tepelný efekt je možné použiť na jednorazové odizolovanie malého počtu vodičov. Na zahriatie izolačného plášťa použite spájkovačku, zapaľovač alebo horúci chrómový závit.

Dôležité! Ak sa na drôty použila tekutá izolácia, je možné ju odstrániť výlučne mechanickými prostriedkami.

Profesionálne metódy zahŕňajú odstránenie izolácie mechanickými prostriedkami. Proces môže byť založený na rozrezaní alebo rozbití škrupiny. V prvom prípade sa izolačná vrstva rozreže do kruhu pomocou bodu, po ktorom vodiče nesúce prúd zostanú bez poškodenia. Z drôtu sa odstráni časť odrezaného krytu. Metóda roztrhnutia spočíva v upnutí izolácie a jej odstránení (silou) z vodiča.

Podľa priemeru odizolovaného drôtu môže byť odizolovací nástroj univerzálny alebo úzkoúčelový

Charakteristika tradičného uchytenia káblového noža

Na odstránenie izolácie z drôtov používajú elektrikári často káblový nôž s pogumovanou rukoväťou a neobvyklým tvarom čepele. Práce musia byť vykonávané v rukaviciach, aby sa vylúčila možnosť zranenia. Toto odporúčanie je obzvlášť dôležité pri odizolovaní kábla vyrobeného podľa GOST, pri ktorom hrúbka izolačného povlaku presahuje rovnakú hodnotu pre drôty vyrobené podľa TU. Okrem toho priľne oveľa pevnejšie k žilám.

Dôležité! Pri odizolovaní drôtu držte nôž v ostrom uhle k vodiču, aby nedošlo k poškodeniu mäkkého kábla.

Oplet sa odstráni miernym pohybom a odreže ho od seba. Medzi výhody noža patrí cenovo dostupná cena náradia, praktickosť a jednoduché použitie. Proces dokončenia práce však trvá veľa času. To platí najmä pre káble s veľkým prierezom.

Existujú tri typy drôtových nožov, pričom nástroje sa líšia tvarom hrotu a čepele. Pre káblové výrobky s dvojitou izoláciou je ideálny nôž s pätou, pomocou ktorého sa odstráni horná vrstva a spodná časť zostane nedotknutá. Predstavuje ho zariadenie, v ktorom je krátky klin vydutý dovnútra. Aby sa obmedzila hĺbka rezu, päta je umiestnená kolmo na čepeľ.

Výhodami káblového noža je jeho cena, ako aj praktickosť a jednoduché použitie.

Zobákový nôž so zaoblenou čepeľou sa používa na kruhový rez izolácie. Pozdĺžny rez je potrebné robiť veľmi opatrne, pretože toto zariadenie nemá doraz hĺbky rezu. Takýto nôž zvyčajne používajú skúsení remeselníci, pretože pri práci s nástrojom so špecifickým klinovým tvarom sú potrebné určité zručnosti.

Na priečne a pozdĺžne rezanie kábla sa používa hákový nôž, ktorý sa považuje za univerzálny nástavec pre väčšinu typov vodičov používaných profesionálnymi elektrikármi. Drôt je upevnený pomocou horného držiaka a cez izoláciu prerezáva ostrý špičák.Na prístroji môžete pomocou nastavovacieho kolieska nastaviť hĺbku rezu. V prípade použitia tekutej izolácie pre vodiče (striekanie, nanášanie) je tento typ noža najvhodnejší na odstránenie opletu.

Kliešte, rezačky drôtov, bočné rezačky a kliešte na odizolovanie drôtov

Na prerušenie izolačnej vrstvy na vodiči sa používajú kliešte alebo nožnice na drôt. Princíp zariadenia je dosť jednoduchý. Požadovaný priemer drôtu sa vyberie pomocou nastavovacej skrutky. Okolo kábla sa ovíjajú svorky. Krúživým pohybom sa izolácia stiahne a odtrhne z vodiča.

Dôležité! Šírka uchytenia by mala byť o niečo väčšia ako prierez vodiča, čo ochráni kábel a vodiče pred poškriabaním pri odstraňovaní ochrannej vrstvy.

Kliešte a bočné rezáky sú nástroje, ktoré možno použiť aj na odizolovanie

Kliešte na odizolovanie drôtov sú vyrobené prevažne z vysoko kvalitnej ocele s izolovanými rukoväťami. Existujú modely, ktoré sú schopné odizolovať najjemnejšie drôty bez prerušenia. Medzi výhody takéhoto nástroja patrí spoľahlivosť, trvanlivosť, schopnosť pracovať v ťažko dostupných oblastiach, odizolovanie na živých vodičoch.

Z nedostatkov treba zdôrazniť potrebu neustáleho nastavovania skrutky na odizolovanie drôtov rôzneho prierezu a nemožnosť zvoliť dĺžku odstránenia izolačnej vrstvy.

Dôležité! Strihače drôtov vám umožňujú rýchlo a presne odstrániť izoláciu z vodiča.

Kliešte a bočné rezáky sú alternatívou, ktorú je možné použiť aj na odizolovanie drôtov. Druhá možnosť sa používa na rezanie izolácie drôtov malého priemeru. Pri práci s týmto nástrojom je dôležité kontrolovať silu tlaku, aby sa vylúčila možnosť poškodenia drôtu.

Na rozbitie izolačnej vrstvy na drôte sa používajú kliešte alebo štipce

Na spracovanie vodičov sú tiež potrebné univerzálne nástroje vo forme klieští, v ktorých majú pogumované otvory rôzne priemery. Funkčnosť klieští závisí od počtu otvorov. Zvyčajne je nástroj navrhnutý pre 3 až 6 veľkostí drôtov. Parameter sekcie je uvedený na rukoväti. Štandardný rozsah je 0,5-3 mm²... Pomocou tohto zariadenia môžete uchopiť a ohnúť drôt, odrezať stredne tvrdý vodič, zvlniť kontaktné objímky a odstrániť izoláciu.

Funkcie odizolovania

Najpopulárnejším a najžiadanejším odizolovacím strojom je odizolovač drôtov. Toto je špecializovaný nástroj, ktorý vykonáva spracovanie káblov pomocou dvoch pohyblivých nožov, ktoré majú polkruhový tvar. Na základe veľkosti prierezu drôtu sa vykoná výber požadovaného meradla nástroja, čo je zárukou získania presného zárezu a poškodenia jadra.

Odizolovač môže byť mechanický, poloautomatický alebo automatický. Prvú možnosť predstavuje ručné zariadenie s jednoduchým dizajnom, vzhľadom sa podobá kliešte... Na odizolovanie jednotlivých vodičov sa používa ručná rezačka káblov. Vzhľadom na prítomnosť niekoľkých otvorov rôznych priemerov s čepeľami na vnútornom povrchu svoriek je možné spracovať káble rôzneho prierezu v rozmedzí 0,25 - 2,5 mm.

Dôležité! Náklady na mechanický striptér priamo závisia od počtu zásuviek na perách prístroja a ich číselnej hodnoty.

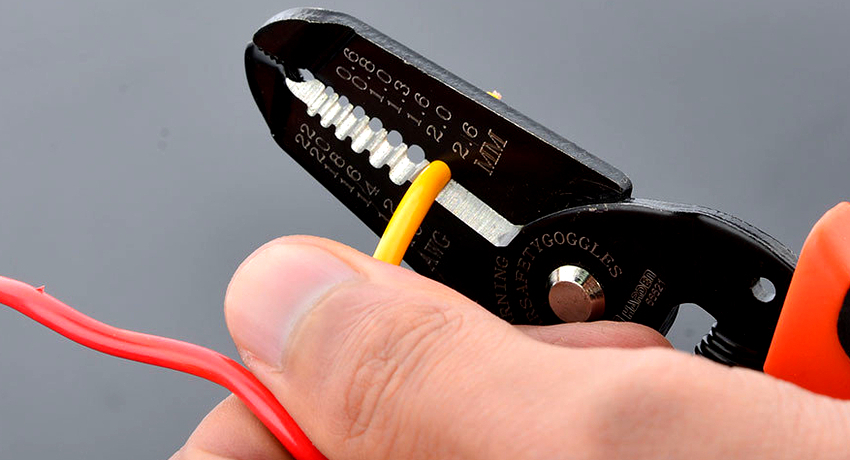

Najpopulárnejším nástrojom na odizolovanie drôtov je mechanický oddeľovač

Tento typ striptérky je kompaktný a ľahký, vďaka čomu je jeho použitie pohodlné a praktické. Na odstránenie izolácie sa vyberie veľkosť otvoru, kábel sa zahryzne, pri vykonávaní kruhových pohybov sa izolácia odtrhne z drôtu. Náklady na taký striptér na odizolovanie drôtov sú v priemere 400 - 1 000 rubľov.

Poloautomatický a automatický odizolovač drôtu

Na vykonávanie veľkých objemov práce sa odporúča použiť poloautomatickú verziu vybavenú špeciálnym mechanizmom, vďaka čomu nie je potrebné rolovať striptérku okolo drôtu. Môže sa použiť na odstránenie izolácie z niekoľkých vodičov naraz. Na odstránenie ochrannej vrstvy vyberte potrebné vybranie zodpovedajúce priemeru prierezu drôtu, vložte doňho jadrá a stlačením na rukoväti odstráňte izoláciu. Takýto striptér si môžete kúpiť za 1200-2500 rubľov.

Dôležité! Poloautomatický striptér je vybavený dorazom, ktorý zabraňuje odstráneniu izolácie nad zvolený limit.

Automatický odizolovač a odizolovací nástroj uľahčuje prácu čo najjednoduchšie. Na odstránenie izolácie nie je potrebné zvoliť priemer prierezu kábla. Prístroj má jednu zásuvku, ktorej veľkosť sa automaticky prispôsobuje navinutému káblu. Nástroj je možné použiť na drôty s prierezom 0,2-6 mm.

Odstraňovače stripov sú mechanické, poloautomatické a automatické

Automatické odizolovacie prístroje majú rozšírenú funkčnosť, ktorá spočíva v lisovaní koncoviek káblov, rezaní koncov káblov, krútení lankových vodičov. Zariadenie je možné použiť na odizolovanie vodičov s jednoduchou a dvojitou izoláciou. Jedna manipulácia vám umožňuje odstrániť jednu vrstvu. Ak chcete odstrániť druhý oplet, postup sa opakuje.

Niektorí výrobcovia vyrábajú špeciálny typ oddeľovača drôtov, ktorý sa používa na manipuláciu s káblami s krútenými pármi. Nástroj je navrhnutý ako svorka so zabudovanou čepeľou. S takýmto zariadením je možné manipulovať, aby sa uľahčilo presné a presné odstránenie vonkajšieho plášťa kábla. Tento nástroj umožňuje spracovanie koaxiálnych káblov pre následnú inštaláciu F-konektora.

Pre optické vlákna a silové káble existuje špeciálny typ poloautomatického odizolovacieho stroja, ktorý zaisťuje vysoko presné odizolovanie izolačného povlaku. Takýto nástroj má pomerne vysoké náklady a používajú ho odborníci na vykonávanie vysoko špecializovaných úloh.

Dôležité! Tento typ odstraňovača odstraňuje najtenšie vrstvy izolácie z káblov z optických vlákien.

Na manipuláciu s krúteným párom sa používajú špeciálne typy klieští

Možnosti odizolovania pre rôzne typy drôtov

Zložitosť procesu odstraňovania izolačnej vrstvy z drôtov je určená typom kábla. Koaxiálny drôt má dvojité ochranné opletenie, ktoré je možné odňať v dvoch krokoch. Na odstránenie vrchnej vrstvy môžete použiť tepelnú metódu a na odstránenie spodnej by ste mali použiť odstraňovač. K dispozícii sú kliešte špeciálneho dizajnu, vybavené prídavnou čepeľou a vymeniteľnými vložkami pre drôty rôznych veľkostí. Tento nástroj umožňuje odstránenie oboch škrupín.

Dôležité! Je potrebné pamätať na to, že vodiče koaxiálneho kábla sú dosť tenké a krehké, preto by manipulácie s odstraňovaním izolácie mali byť vykonávané s mimoriadnou opatrnosťou.

Ak sa používa izolácia zo silikónového drôtu, odstráňte ju pomocou káblového noža. Drôt potiahnutý PTFE má tepelne odolný izolačný povlak, ktorý je možné odstrániť iba mechanicky. Bude to vyžadovať akýkoľvek káblový nôž alebo striptérku.

Súvisiaci článok:

Zmršťovanie drôtov teplom a jeho použitie ako izolačný materiál

Klasifikácia výrobkov, ich vlastnosti a náklady. Ako zvoliť a nainštalovať správnu trubicu.

Na odstránenie izolačnej vrstvy zo smaltovaného drôtu sa môžete uchýliť k termochemickej metóde pomocou PVC pásky a spájkovačky, ak dĺžka kábla nie je väčšia ako 0,2 mm²... Vodič sa položí na pásku, kde sa cez ňu pretiahne rozžeravenou spájkovačkou.Pod vplyvom vysokej teploty sa uvoľňuje chlór, ktorý prispieva k uvoľneniu smaltovanej izolácie z drôtu.

Pri výbere nástroja na odizolovanie musíte vedieť, pre aký prierez drôtu sa zariadenie použije

Užitočná rada! Na odizolovanie elektrických káblov by mali byť oddeľovače vybavené rukoväťou z dielektrického materiálu, ktorá poskytuje ochranu pred napätím až do 1 000 V.

Pri výbere zariadenia na odizolovanie izolácie z drôtov je potrebné vziať do úvahy, pre aký prierez drôtu je možné zariadenie použiť. Káblový nôž je rozmerovo všestranný a kliešte, kliešte, mechanické a poloautomatické striptérky majú obmedzený rozsah uchytenia.

Recenzia najlepších modelov odizolovacích strojov

Nástroj na odizolovanie izolácie domáceho výrobcu KBT je veľmi populárny. Spoločnosť ponúka kvalitné modely striptérok za prijateľnú cenu. Jedným z najpopulárnejších modelov je odizolovací nástroj WS-04A, ktorý je určený na odstránenie opletenia z drôtov s prierezom 0,05-6 mm²... Mikro-nastavovacia skrutka sa môže použiť na nastavenie priemeru otvoru podľa veľkosti kábla. Môžete si kúpiť striptérku za 1,2 tisíc rubľov.

Ak chcete odstrániť izolačný oplet z plochých vodičov PUNP a VVG-P a vyčistiť plášť od kábla s prierezom 0,05-10 mm² je možné použiť model KBT WS-11. Odizolovací nástroj má mikro-nastavovaciu skrutku, ktorá umožňuje zvoliť požadovaný priemer otvoru pre konkrétnu veľkosť kábla. Pre pohodlnú obsluhu je nástroj vybavený dvojzložkovými rukoväťami a vystuženými upínacími perami so šírkou úchopu 13 mm.

Odizolovací nástroj KBT WS-04A je jedným z najpopulárnejších zariadení

Tento model striptérky vám umožňuje súčasne odizolovať niekoľko drôtov jedným pohybom, ktorý sa vykonáva vďaka širokým upínacím perám. Nástroj je vybavený možnosťou čiastočného odizolovania. Náklady na striptérku sú 1,4 tisíc rubľov.

Ďalším dobrým domácim modelom je odizolovací nástroj KBT WS-12, ktorý sa používa na lankové a viacvodičové káble s prierezom 0,05 - 10 mm². Prístroj je vybavený zabudovanou rezačkou drôtu. Čepele nástrojov sú vyrobené z nehrdzavejúcej ocele. Majú vodidlá, ktoré chránia pred uvoľnením a šikmým rezom. Nástroj môže odizolovať izoláciu zo stredu drôtu. Odnímateľným celokovovým nastavovačom je možné nastaviť vzdialenosť potrebnú na odstránenie vrkoča. Cena nástroja je 1,5 tisíc rubľov.

Veľmi vyhľadávaný nástroj na odizolovanie KBT

Kompaktný a ľahko použiteľný nástroj na odizolovanie - KBT KS 25. Je určený pre samonosné izolované vodiče s prierezom 4,5 - 25 mm²... Striptérka má otočnú nastaviteľnú čepeľ, ktorá odstraňuje 3,5 mm opletenie. Izolačné rezy môžu byť pozdĺžne, priečne a špirálovité. Telo prístroja je vyrobené z nárazuvzdorného plastu, čo je zárukou spoľahlivosti a životnosti prístroja.

Na manipuláciu s drôtmi je možné nástroj umiestniť na stôl a zaistiť pomocou pružinovej konzoly. Môžete si kúpiť striptérku za 1,5 tisíc rubľov.

Nástroj WS-06 je automatický striptér, ktorý sa prispôsobí požadovanej hrúbke izolácie

Odizolovací nástroj KBT WS-06 je automatický odizolovací prístroj, ktorý sa prispôsobí požadovanému priemeru a hrúbke izolácie. Je určený pre lankové vodiče do veľkosti 2 mm. Odstráni opletenie s prierezom 0,2-6 mm²... Telo prístroja je vyrobené zo sklenených vlákien, čo mu dodáva pevnosť, spoľahlivosť a jednoduché použitie.

Dôležité! Tento model má zúžené konce, čo umožňuje použitie zariadenia na ťažko dostupných miestach.

Náradie je vybavené dĺžkovým dorazom na odizolovanie izolácie. Rukoväte majú v zloženej polohe zámok, ktorý poskytuje pohodlie a bezpečnosť pri skladovaní prístroja. S týmto odstraňovačom strihu môžete odizolovať okraje kábla pri odizolovaní vodičov. Nástroj je možné kúpiť za 1,3 tisíc rubľov.

Najlepšie modely odizolovacích nástrojov nemeckých značiek

Jedným z najlepších výrobcov ručného náradia je nemecká spoločnosť Knipex. Značka sa špecializuje na odizolovanie striptérok s jedinečnými dizajnovými vlastnosťami.

Odizolovací nástroj Knipex KN 1262180 sa dá použiť na prácu s plnými, splietanými a jemnými drôtmi

Pozoruhodný je odizolovací nástroj Knipex KN 1262180, ktorý je možné použiť na pevné, splietané a tenké drôty s prierezom 0,2 - 6 mm²... Pri odstraňovaní opletenia sa nástroj automaticky prispôsobí rôznym veľkostiam káblov, čo eliminuje možnosť poškodenia celistvosti žíl. Vďaka špeciálnemu dizajnu hlavy, ktorý má podlhovastý dizajn, môžete s náradím pracovať na ťažko dostupných miestach.

Telo je vyrobené z nárazuvzdorného plastu vystuženého sklenými vláknami. Nože sú vyrobené z nehrdzavejúcej ocele a boli precízne opracované, aby sa zlepšila kvalita vykonanej práce. Takýto nástroj si môžete kúpiť za 3,9 tisíc rubľov.

Na odizolovanie koaxiálnych káblov je dobrým modelom Knipex KN-166005SB. Je schopný odstrániť vonkajší oplet, tienenie a izoláciu v jednom kroku. Odstraňovač strihov je vybavený tromi zabudovanými nožmi, z ktorých každý je možné šesťhranným kľúčom nastaviť do hĺbky. Izolácia sa odstráni otočením striptérky o 360 °.

Proces je rýchly a pohodlný vďaka prítomnosti otvoru pre prst v tele zariadenia. Telo nástroja je vyrobené z nárazuvzdorného plastu. Toto zariadenie na odizolovanie izolácie drôtov si môžete kúpiť za 2 tisíc rubľov.

Model KNIPEX KN-166005SB je najlepším nástrojom na odizolovanie koaxiálnych káblov

Ďalším populárnym nemeckým výrobcom ručného elektrického náradia je Jokari. Výrobky sa vyznačujú ergonómiou, spoľahlivosťou a bezpečnou obsluhou.

Je veľmi žiadaný odizolovací nástroj Jokari JK 30140, ktorý sa používa na prácu s okrúhlymi a plochými káblami s PVC izoláciou. Špeciálny dizajn nástroja umožňuje pracovať na ťažko prístupných miestach. Automatický odizolovač sa prispôsobí hĺbke rezu v závislosti od prierezu vodiča. Nástroj možno použiť pri práci so spojovacími skrinkami a spojovacími skrinkami. Náklady na striptérku sú 1,3 tisíc rubľov.

Dôležité! Nástroj umožňuje odstrániť plášť z jednotlivých pozdĺžnych rezaných vodičov.

Pri spracovaní elektrických vodičov sa nezaobídete bez špeciálneho odizolovacieho nástroja. Výber konkrétneho modelu by sa mal vykonať na základe typu kábla a jeho priemeru. Na zaistenie bezpečného pracovného výkonu je lepšie uprednostniť náradie vybavené rukoväťami s dielektrickým povlakom.
