ספק כוח לרצועת LED 12V: בחירת המכשיר האופטימלי

שימוש בתאורת LED אחורית בפנים, חשוב שעבודתו תהיה יציבה, עמידה ולא תשפיע על הראייה האנושית. תפקודם הנכון של מכשירי LED מובטח על ידי ממירי מתח, אותם יש לבחור לאחר ביצוע חישובים מסוימים. יחידת אספקת חשמל שנבחרה כראוי עבור רצועת LED 12V תגן על נוריות הנורה מפני עליות מתח ואובדן מוקדם של איכות הזוהר.

סוגי ספקי כוח עבור רצועות לד 12 וולט

בניגוד למנורות ליבון קונבנציונליות, לא ניתן לחבר מבני LED לרשת 220V. הם זמינים עם מתח אספקה ​​של 12 וולט או 24 וולט. כתאורה אחורית בעיצוב פנים הבית, רצועות LED 12V מבוקשות ביותר. כדי להשיג את המתח הנדרש משתמשים במתאמים מיוחדים - ספקי כוח הממירים את המתח ברשת 220 וולט לערך הנדרש של 12 וולט.

לפני שתבחר ספק כוח לרצועת LED, עליך להכיר את סוגיהם ומאפייניהם. מייצבים למוצרי LED נבדלים על פי הקריטריונים הבאים:

• כוח - 5; חֲמֵשׁ עֶשׂרֵה; שְׁלוֹשִׁים; 60; 100; 150; 200 ו- 350 (W);
• פונקציונליות - ספק רק ספק כוח, עם מובנה עמום יותר (עמום) ו / או עם שלט רחוק;
• מערכת קירור - עם קירור פעיל ופסיבי. עם מערכת פעילה, מאוורר מובנה בתיק, ומשמיע רעש מסוים, שעלול לגרום לאי נוחות;


  ספק כוח לרצועת LED 12V

• מידת הגנה - ישנם דגמים אטומים ולא אטומים;
• תכנון דיור - פלסטיק, אלומיניום אטום לחדרים עם רמות לחות גבוהות, מתכת עם נקבים וכריות מגע (משמש לחדרים יבשים ודורש התקנה במקום סגור כדי למנוע חדירת אבק).

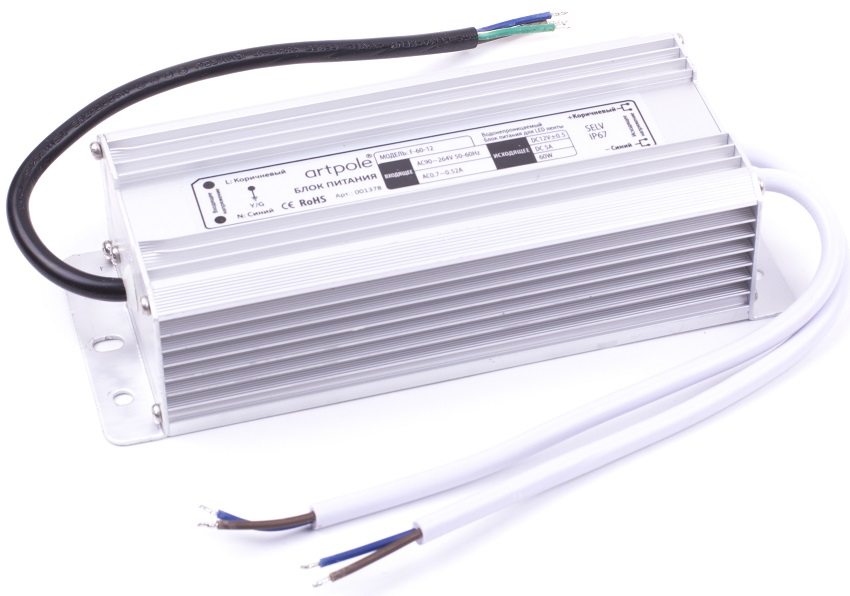

מייצבי מתח הם חובה לתאורה באיכות גבוהה כדי להבטיח יעילות מקסימאלית של מקורות אור LED. הם מספקים נוריות LED חשמל של הפרמטרים הנדרשים, המגן מפני נחשולי מתח אפשריים ותקלה מוקדמת. הודות לאספקת החשמל, פסי הלד פולטים זוהר אחיד וללא הבהוב.

ספק כוח לרצועת LED 12V: חישוב וחיבור המכשיר

כדי להבין איזה ספק כוח נדרש עבור רצועת LED, יש צורך לבצע חישובים מסוימים שלוקחים בחשבון לא רק את מתח המוצא, אלא גם את כמות הזרם המסופקת לעומס. לכן, עבור כל תאורה אחורית ספציפית, עליכם לחשב את הערך הכולל של הזרם הנצרך על ידי כל נוריות הנייר בקלטת.

אפשרויות לחישוב אספקת החשמל עבור רצועת LED

לפני חישוב אספקת החשמל עבור רצועת ה- LED, עליך להכיר את התיעוד הנלווה למוצר, המציין את הצריכה הנוכחית של מטר אחד פועל. בהעדר נתונים כאלה ניתן לבצע את החישוב באופן עצמאי.

לדוגמה, בואו נחשב את המספר הכולל של נוריות לד רצועת 12V באורך 15 מ ', עם צפיפות של 30 SMD 5050 נוריות למטר: 15 (מ') x 30 (יח ') = 450 יח'. בהתחשב בכך שכל נורית SMD 5050 צורכת זרם של 0.02A (ערך זה ניתן בטבלת הפרמטרים של הדיודה), צריכת הזרם הכוללת של כל קטע הרצועה היא 9A (450x0.02 = 9). לכן, יהיה צורך באספקת חשמל של 12 וולט עם כושר נשיאה זרם 9A.

עצה מועילה! ספקי כוח גדולים במיוחד די קשה להסתיר במבנה הגגות. לכן, לא מומלץ להשתמש בקלטות עם צפיפות גבוהה של נוריות לתקרות תאורה, שעבורן יש צורך בממירים חזקים.

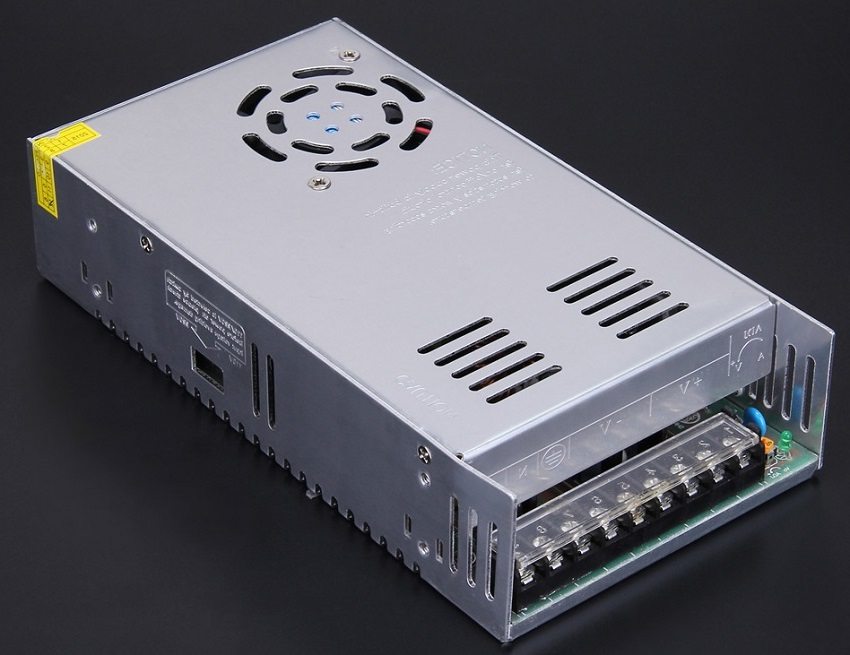

בעת חישוב הכוח של ספק הכוח עבור רצועת ה- LED אנו מכפילים את המתח ואת ערך הזרם המתקבל: 12Vx9A = 108W. לכן, מייצב בקיבולת של לפחות 108W יהיה מקובל. עם זאת, יש לציין כי היחידה נבחרת עם עתודת כוח של 20%, אחרת היא תיכשל במהירות מעומס יתר. המשמעות היא שההספק הנדרש יהיה: 108x1.2 = 129.6W, כלומר במקרה זה, הבחירה ביחידת אספקת חשמל לרצועת LED 12V - 150W תהיה אופטימלית.

בנוסף, ניתן לחשב את כוחו של הממיר באמצעות הנתונים על המאפיינים העיקריים של מוצרי LED גמישים. לאחר שבחרנו את סוג הקלטת הרצוי, אנו מוצאים בטבלה את הערך המקביל של הכוח של מטר אחד ומכפילים באורך הכולל של התאורה האחורית. בהתחשב במילואים, אנו מקבלים את הכוח הנדרש של ספק הכוח.

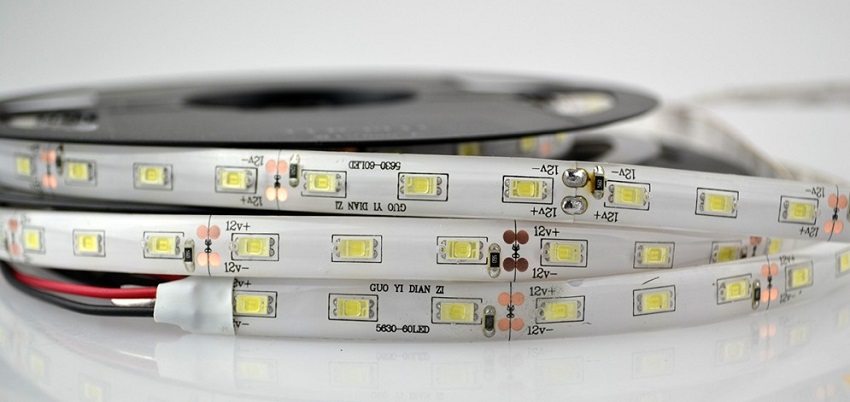

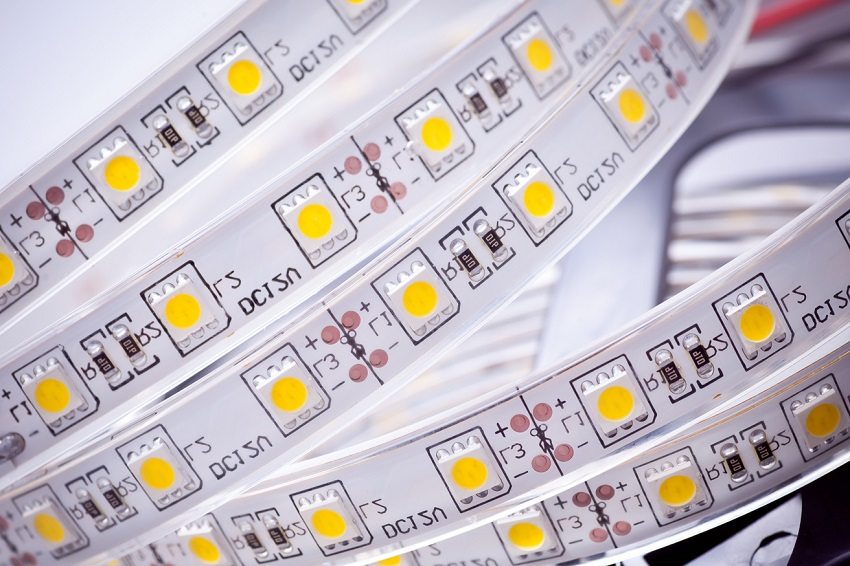

טבלת האינדיקטורים הטכניים העיקריים של רצועות LED 12V:

כיתת לד	גודל LED, מ"מ ²	כוח רצועת LED, W / m	צפיפות הקלטת, יח '/ מ'	ערך שטף האור, lm / m
SMD 3528	3.5x2.8	2,4	30	150
		4,8	60	300
		9.6	120	600
SMD 5050	5x5	7,2	30	360
		14,4	60	720



דוגמא לחיבור רצועת LED לאספקת חשמל

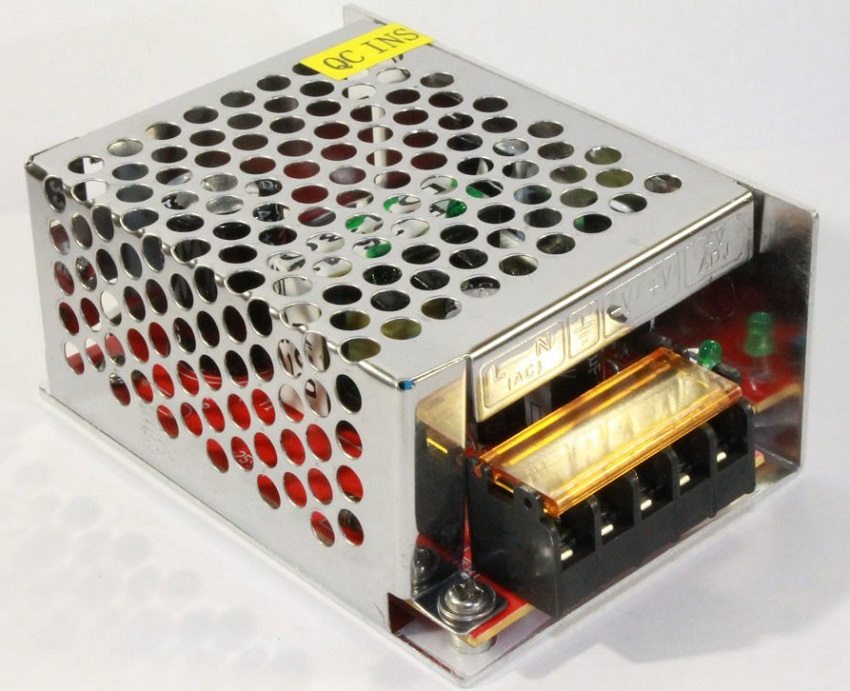

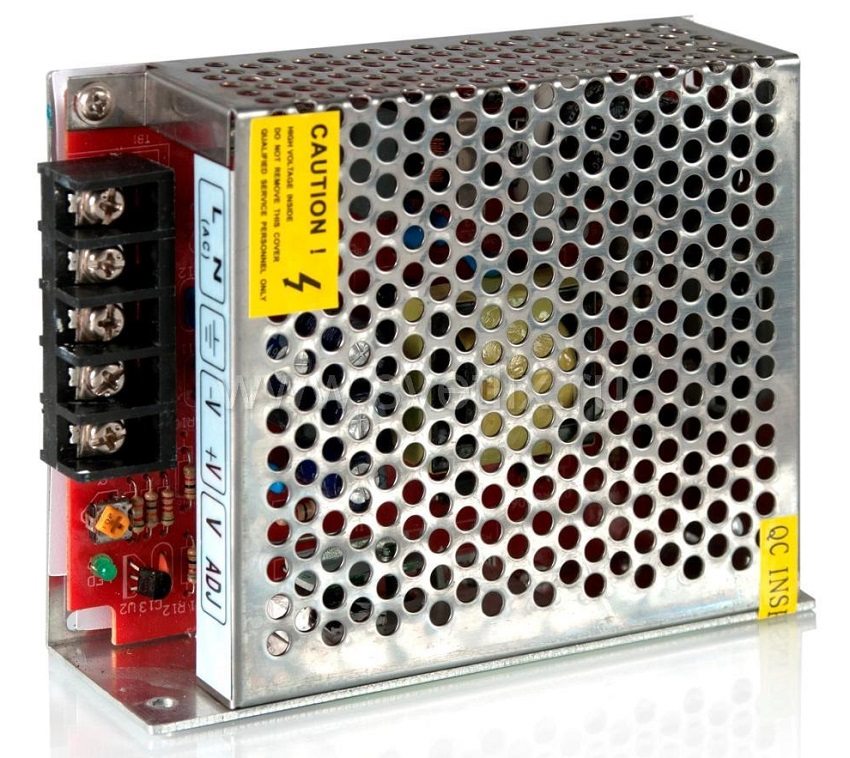

יש צורך להרכיב את התאורה האחורית למשטח הנבחר לאחר חיבור ספק הכוח לרצועת ה- LED. לדוגמא, נשתמש בחיבור הקלטת לבלוק שגופו עשוי מתכת ובו חורים לקירור האלמנטים המרכיבים ורצועת המסוף. אחד מקירות המעטפת מצויד בתווית המציינת את הסימון לחיבור נכון של החוטים.

מסופים המסומנים "L" ו- "N" - שלב ואפס, מיועדים לחיבור לרשת 220V. הארקה מסומנת בסמלי "FG". המסופים המסומנים "G" מחוברים ביניהם ונועדו לחבר את המסוף השלילי של רצועת ה- LED. שלושת המסופים המסומנים "V" מחוברים גם הם בתוך המתאם והמוליך החיובי מחובר אליהם, בהתאמה. יש לציין כי סימון זה משמש על דגמים אחרים של ממירים.

כדי לחבר קלטת בצבע יחיד, אנו מחברים את החוטים למסופים תוך התחשבות בקוטביות. תקע החשמל כולל שלושה חוטים עטופים בצבעי חום, כחול וצהוב-ירוק. אנו מחברים את החוטים החומים והכחולים למסופי "פאזה" ו"אפס ", ללא חשש לבלבול, מכיוון שניתן להחליף אותם. החוט הצהוב-ירוק מחובר אך ורק למסוף הקרקע. אם אין קרקע, לא משתמשים בטרמינל: זה לא משנה לתפקוד הקלטת.

הערה! היעדר חוט הארקה בכבל החשמל מהווה הפרה של אמצעי זהירות בעת ביצוע עבודות חשמל.

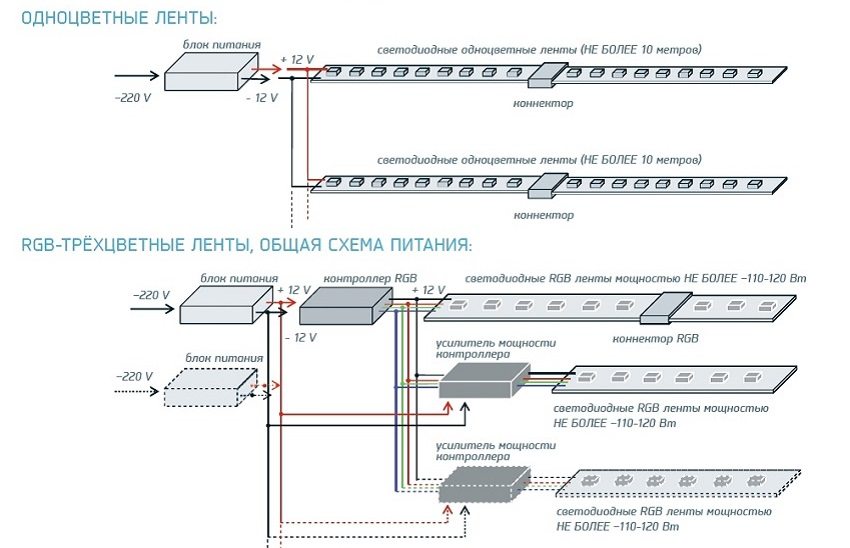

הדוגמה לעיל לדיאגרמה לחיבור רצועת LED ליחידת אספקת חשמל מתאימה לשימוש בתאורה אחורית מרצועה אחת באורך של עד 5 מ '. אם אתה צריך לחבר כמה פיסות קלטת, עליך להשתמש בתכנית חיבור מקבילה.

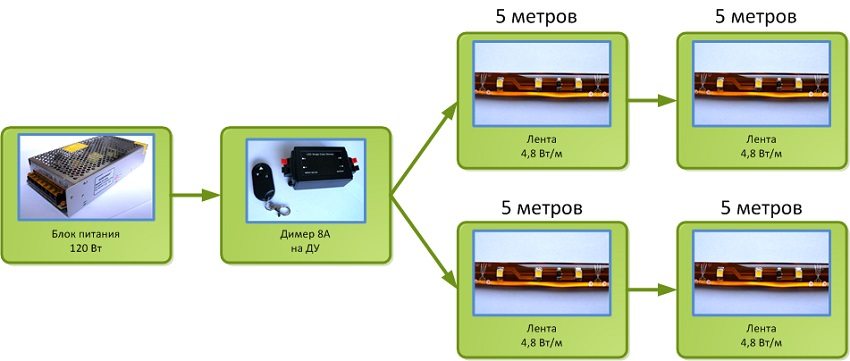

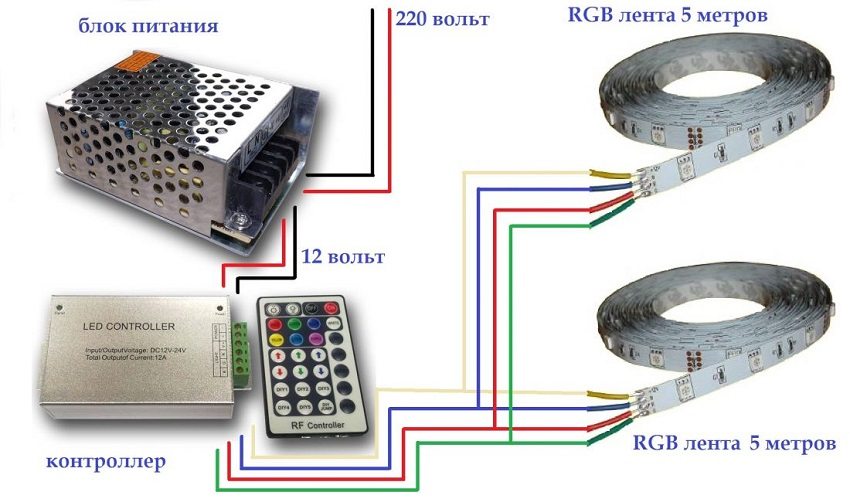

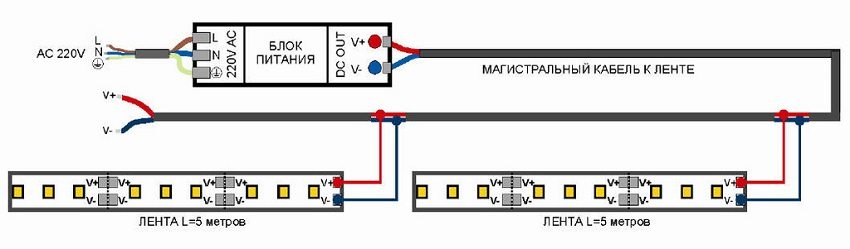

תרשים של חיבור מקביל של ספקי רצועת LED

אם בעת קישוט הפנים, יהיה צורך להדגיש כמה אלמנטים דקורטיביים הממוקמים במרחק מסוים זה מזה, נעשה שימוש בחיבור מקביל של קטעי קלטת לממיר מתח. תוכנית כזו משמשת גם במקרה שקו התאורה של המבנה ארוך מספיק ועולה על 5 מ '.

חיבור הסגמנטים הסידורי יוביל לפיזור אחיד של העומס, וכתוצאה מכך רצועת ה- LED תעבוד בצורה לא נכונה ותפלט אור חלש בחלק האחרון. יתכן שהקטע הקיצוני של הקלטת כלל לא יזהר, בעוד החלק הראשוני יתחיל להתחמם יתר על המידה ויכשל במהירות. זה מצביע על כך שלא תוכלו לחבר את סוף הקטע הראשון לתחילת השני.

כאשר הם מחוברים במקביל, כל חתיכת רצועת LED חייבת להיות מחוברת באופן עצמאי למקור חשמל. ניתן לעשות זאת על ידי חיבור כל פיסת קלטת לאספקת החשמל באמצעות חוטים נפרדים. אבל חיבור מקביל יכול להיעשות בדרך אחרת: הניחו את הקו הראשי של החוט מהממיר, אליו תוכלו לחבר בהמשך חלקים בודדים של רצועת ה- LED.

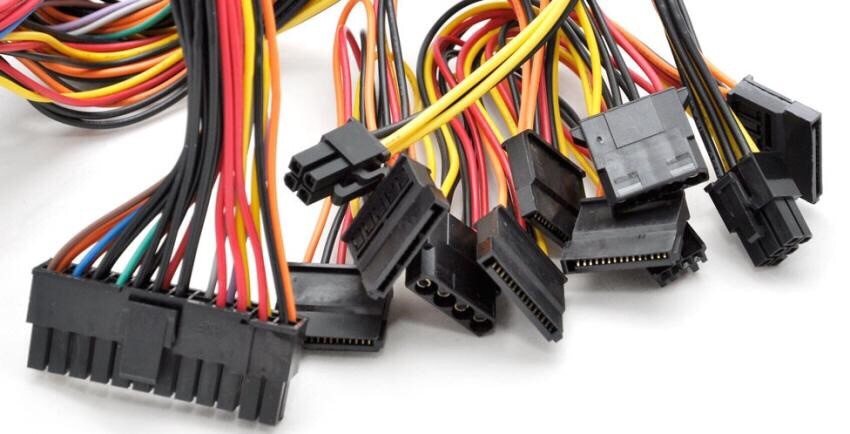

כדי להפוך את הקשר של מוליכי הקלטת עם החוט הראשי לאמין וחזק, משתמשים בהלחמה או בחיבור באמצעות מחברים מיוחדים - מחברים. השימוש במחברים לחיבור מפשט מאוד את תיקון התאורה האחורית במקרה שנוצרות בעיות במהלך ההפעלה. אם צריך להניח את הקלטת לאורך מסלול מורכב, הקלטת עצמה יכולה לשמש כחוט תא מטען.

מחיר אספקת חשמל לרצועת LED 12V

אתה יכול לקנות ספק כוח עבור פס LED 12V לא רק בנקודות המכירה של ציוד תאורה, אלא גם בדפי האינטרנט של יצרנים וארגונים שמוכרים מוצרי LED. שם תוכלו להכיר את מגוון הדגמים של הממירים, את המאפיינים הטכניים שלהם ואת עלות הבלוקים.

על ידי פנייה למנהלי אתרים תוכלו לקבל ייעוץ מקצועי כיצד לבחור יחידת אספקת חשמל לרצועת לד, בהתאם לסוג ותנאי ההפעלה שלה. מומחים מנוסים יעזרו לכם בבחירת המכשיר המתאים, מה שיבטיח תפעול עמיד ואיכותי של מבנה ה- LED. ככלל, כל המוצרים מאושרים ומסופקים עם אחריות יצרן.

הערה! ברכישת ממיר מסוג פתוח יש לזכור כי ניתן להשתמש בו רק בחדרים עם דרגת לחות מינימלית ובמקומות בהם אין סיכון לחדירת מים.

לפני שאתה קונה ספק כוח לרצועת LED, כדאי לבצע סקירה כללית של עלות המוצרים המוצעים על ידי חברות שונות. זה יעזור בבחירת דגם עם הפרמטרים הנדרשים בתנאים נוחים. המחירים המשוערים של ספקי כוח עבור רצועת LED 12V מוצגים בטבלה:

דגם מתמר	מידות, מ"מ	פרמטרים עיקריים	מחיר, לשפשף.
יחידת אספקת חשמל פנימית 12V 15W IP 20	70/39/30	מתח אספקה ​​110-220 וולט, הספק 15 וואט, מצויד במחוון מתח ובווסת מתח	270
יחידת אספקת חשמל 12V 35W IP 20	85/58/32	מתח אספקה ​​110-220 וולט, הספק 35W, כולל מחוון מתח וווסת ​​מתח	380
PSU 12V 60W IP 20	159/98/38	מתח אספקה ​​110-220 וולט, הספק 60 וואט, כולל מחוון מתח וווסת ​​מתח	540
PSU 12V 150W IP 20	200/89/40	מתח אספקה ​​110-220 וולט, הספק 150 וואט, מצויד במחוון מתח ובווסת מתח	780

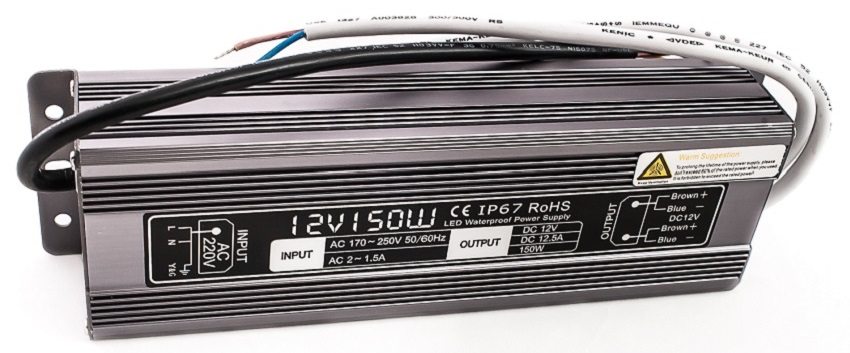

יחידת אספקת חשמל עמיד למים 12 וולט 30 ואט IP 67	220/28/20	מתח אספקה ​​110-220 וולט, הספק 30 וואט, הגנה מפני לחות ואבק	560
יחידת ספק כוח עמיד למים 12 וולט 60 ואט IP 67	148/40/30	מתח אספקה ​​110-220 וולט, הספק 60 וואט, הגנה מפני לחות ואבק	1100
PSU עמיד למים 12V 100W IP 67	202/71,2/45	מתח אספקה ​​110-220 וולט, הספק 100 וואט, הגנה מפני לחות ואבק	1670



לפעמים יש מצבים שבהם יש צורך לבצע תאורה על קטע קטן באורך. ואז רכישת ספק הכוח תעלה הרבה יותר מרכישת הקלטת עצמה. במקרה זה, תוכלו להכין את הממיר בעצמכם.

כיצד להכין ספק כוח לד רצועת DIY

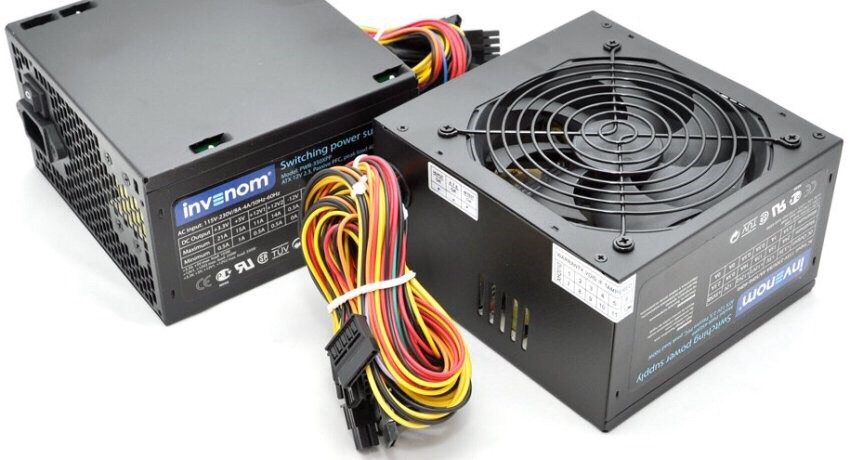

עלות החלפת ספקי כוח לרצועת LED בעלת הספק גבוה עולה לרוב על רצועת ה- Flex עצמה. עם זאת, קיימת אפשרות להפחית את עלות מכשיר התאורה האחורית, באמצעות ספקי כוח ממודלים מיושנים של מחשבים, טלוויזיות, טאבלטים או מכשירי חשמל אחרים כמייצב. אין ספק שמוצרים כאלה ניתן למצוא בכל בית.

הכוח של ממירי 12 וולט מהאלקטרוניקה הישנה הוא בדרך כלל 6 עד 36 וואט. זה די מספיק לתפקוד של קטע קטן של תאורת לד, למשל, אזור סינר למטבח. אתה יכול להשתמש במודלים של שנאים, אך הם כבדים למדי וכוחם כפול מאותו פרמטר של הקלטת. כתוצאה מכך, כאשר יחידת אספקת חשמל כזו מחוברת לקלטת, היא מתחממת יתר על המידה, גם אם היא משופרת באמצעות מכשירי קירור נוספים.

להפעלה רגילה של רצועת ה- LED, עדיף להשתמש בספקי כוח מיתוגיים, אשר בכוח מספק מספיק שוקלים מעט מאוד. לדוגמא, מתאים ממיר ל 12 וולט ו -2 A מטלוויזיה מקולקלת. ההספק של מכשיר כזה הוא 24W (12x2), מה שמאפשר לרצועת ה- LED לעבוד כמו שצריך, ואספקת החשמל לא מתחממת יתר על המידה.

עצה מועילה! מטענים לטלפון סלולרי 5V יכולים לשמש כמקור חשמל עבור אור לילה קטן שהורכב ביד של 3-6 נוריות.

אפשר להתאים את הנטל האלקטרוני (מגביל הזרם), שהניע את מנורת הפלואורסצנט הכושלת, מתחת לאספקת החשמל לקלטת 12V. לשם כך, יש צורך להמיר את הווסת של המנורה הפלואורסצנטית לשנאי מדרגות, ולאחר מכן באמצעות המעגל לחבר אליו רצועת LED. ההמרה היא סלילה משנית, ואז מוסיפים למעגל דיודה משנית וקבל. התנאי העיקרי הוא שעוצמת הקלטת חייבת להתאים לאותו פרמטר של הנטל.

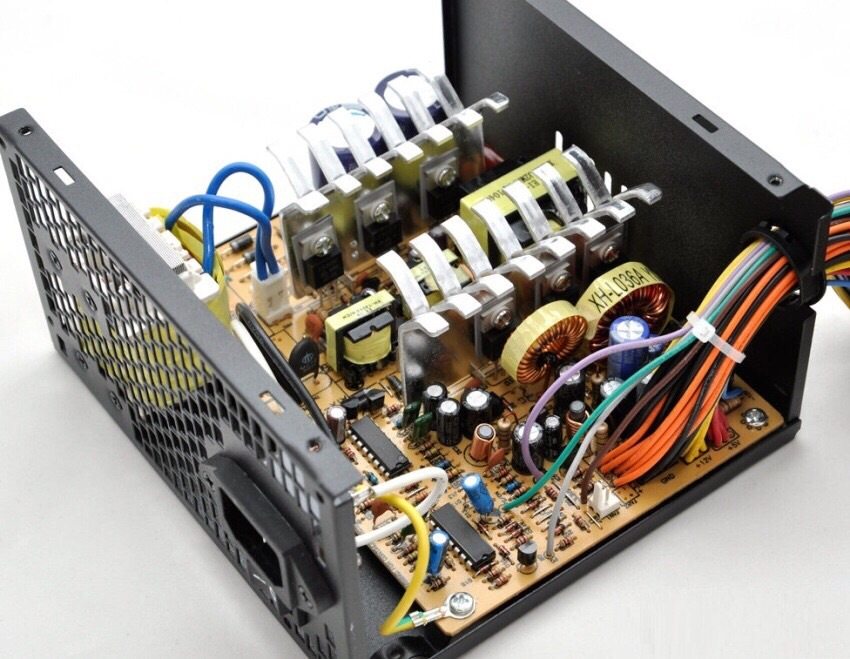

תיקון אספקת החשמל לרצועות לד

בדרך כלל ניתן לכוונן מקורות מתח 12V שנכשלו. אם יש לך מספיק ידע ומיומנויות, אתה יכול לנסות לתקן את ממיר המתח בעצמך. ניתן לבטל תקלות באמצעות מעגל אספקת החשמל עבור רצועת LED 12V או 24V, מכיוון שהם זהים.

הבעיות הנפוצות ביותר עם ספקי כוח הן כדלקמן:

• הקבלים C22, C23 נכשלים - בדרך כלל הם נפוחים או מתייבשים;
• טרנזיסטורים T10-11 אינם מתפקדים;
• בקר PWM פגום TL494;
• דיודה כפולה D33, קבלים C30-33.

תקלות של רכיבים אחרים של ממירים הם נדירים, אך כדאי לבדוק אותם גם.

כדי לאבחן ולתקן בעיות, עליך לבצע את הפעולות הבאות:

• פתח את הבית ובדוק את הנתיך. אם הכל בסדר איתו, יש צורך למדוד את המתח על פני הקבלים (C22, C23), לאחר הפעלת חשמל. הערך צריך להיות סביב 310 וולט. לכן, המסנן והמיישר הם תקינים;
• לאבחן PWM (מיקרו-מעגל KA7500) - אם יש מתח של 12-30 וולט בסיכה 12, נבדוק את המיקרו-מעגל. אחרת, בדוק את ספק כוח המתנה;
• המתח בסיכה 14 לאחר הפעלת מתח חיצוני צריך להיות בערך + 5 וולט. אם לא, עליך להחליף את המיקרו-מעגל. אם יש, יש צורך לבדוק את המיקרו-מעגל באמצעות אוסצילוסקופ.

תיקון אספקת החשמל מורכב מהחלפת אלמנטים פגומים באותם רכיבים או באנלוגים שלהם. על מנת שלא להתמודד בהמשך עם בעיית ההתמוטטות, יש לעקוב אחר המלצות היצרן, שכן חריגה ממגבלת העומס המותרת תוביל לכשל במתאם.

הבחירה הנכונה של אספקת החשמל והתקנים נלווים למערכות LED מבטיחה עמידות ואיכות התאורה. הודות למכשירים אלה, מקורות לד פולטים אור בהיר וללא הבהוב שיכול להפוך את פניםך בחינניות.
