Sumpfpumpe mit Senkgrubenschleifer: Design und Funktion

Der Anwendungsbereich der Kotpumpe in der Vorstadtwirtschaft ist recht umfangreich

Praktischer Einsatzbereich

Der Bereich der praktischen Anwendung von Stuhlpumpen mit einer Senkgrubenmühle ist ziemlich umfangreich. Ein wesentliches Merkmal des Geräts ist neben dem Pumpen das Zerkleinern kleiner weicher Gegenstände, die in den Abwasserkanal gelangen. Unternehmen, die die Produktion und den Verkauf von Lebensmitteln nutzen, müssen sich mit der Situation eines verstopften Abwassersystems auseinandersetzen. In solchen Branchen ist es sinnvoll, eine Stuhlpumpe mit einer Mühle zu installieren.

In Verbindung stehender Artikel:

Entsorgung von Lebensmittelabfällen: Was es ist und warum es in der Küche benötigt wird. Installations- und Betriebsregeln. Hauptmerkmale und Parameter der Chopperauswahl, Herstellerübersicht.

Die Vielseitigkeit der Anwendung macht eine solche Vorrichtung für die Organisation unabhängiger Abwassersysteme für Sommerhäuser und für die Instandhaltung von Haushaltsgrundstücken unverzichtbar. Das Gerät kann zum Pumpen von Abwassermassen aus Sedimentationstanks und Senkgruben, zum Ablassen und Reinigen kleiner Stauseen auf dem Gelände verwendet werden, um die Folgen von starken Regenfällen und schmelzendem Schnee zu beseitigen.

Das Zerkleinern von Abfällen erfolgt mit dem eingebauten Messer

Eine allgemeine Liste der Bereiche, in denen eine Abwasserpumpe für Senkgruben verwendet werden muss:

• Entfernung des Inhalts von Senkgruben und Sedimentationstanks;
• Reinigung von künstlichen und natürlichen Stauseen;
• Entwässerung von Kellern, Brunnen, Kellern vor Überflutung mit Abwasser oder Schmelzwasser;
• Bewässerung des Hinterhofs eines Wohngebäudes (selten);
• Abpumpen von Kanalmassen in das Steigrohr, wenn keine ordnungsgemäße Neigung der Abwasserrohre vorhanden ist;
• Verwendung in der Industrie der Lebensmittelherstellung und des Kochens, in der eine hohe Wahrscheinlichkeit für den Eintritt in das Abwassersystem von Haushalts- und organischen Abfällen besteht;
• Anwendung in der Kanalisation von Organisationen der Massenfreizeit, Erholung und Sport (Hotels, Kantinen, Cafés, Stadien).

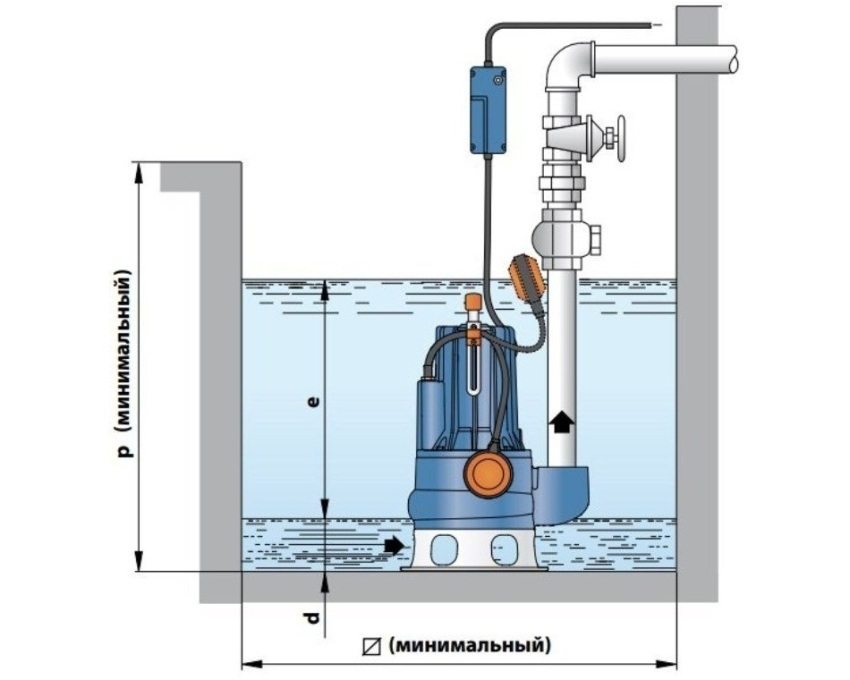

Platzierung einer Kotpumpe mit einem Häcksler in einem Sumpf

Modifikationen und Funktionsspezifikationen von Stuhlpumpen für das Abwasserpumpen

Es gibt drei Hauptmodifikationen von Stuhlpumpen:

• Tauchpumpe;
• Halbtauchgerät;
• Oberflächenapparat.

Tauch-Kotpumpe

Bei Tauchmodellen wird die Pumpeinheit in einen Tank oder eine Senkgrube mit Abwasser abgesenkt. Zur Bestimmung der Flüssigkeitstiefe ist die Pumpe mit einem Schwimmer ausgestattet. Dank der Tauchpumpe können Sie Wasser aus Kellern, verstopften Brunnen, Sedimentationstanks oder Gräben pumpen. Die technischen Komponenten und der Motor eines solchen Geräts sind durch ein zuverlässiges, abgedichtetes Gehäuse aus strapazierfähigem Material geschützt. Es kann sich um eine Stahl-, Gusseisen- oder Polymerversion des Körpers handeln. Letzteres wird bei Modellen mit geringer Leistung verwendet. Die Hauptanforderung ist eine hohe Korrosionsbeständigkeit und aktive chemische Reaktionen in den Abwassermassen.

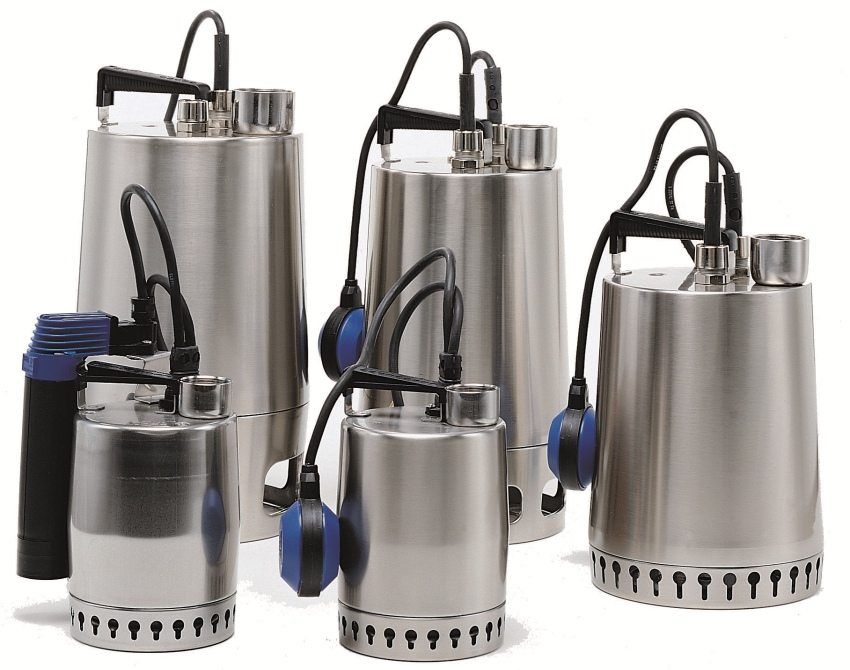

Tauchpumpen sind mit Schwimmern ausgestattet, die zur Bestimmung des Flüssigkeitsstands erforderlich sind

Hilfreicher Tipp! Wenn Sie den Verwendungsort der Tauch-Kotpumpe wechseln möchten oder diese ausfällt, muss sie gründlich von Verunreinigungen gereinigt werden.

Wenn Sie die meiste Zeit in einem Landhaus verbringen, sollten Sie auf jeden Fall eine Tauch-Kotpumpe mit einer Mühle für eine Sommerresidenz kaufen. Der Preis eines solchen Modells ist durchaus akzeptabel.

Halbtauch-Kotpumpe

Bei Halbtauchpumpen befindet sich der Motor über der Oberfläche des Inhalts der Senkgruben, und die Pumpe wird in die flüssige Masse abgesenkt. Diese Position der Pumpe wird von einem Schwimmer gehalten, der verhindert, dass der Motor das Abwasser berührt.

Die Besonderheit von Halbtauchmodellen besteht darin, dass der Pumpenmotor über der Oberfläche der flüssigen Masse bleibt

Die Pumpenanlage ist aufgrund der fehlenden Wechselwirkung mit einem chemisch aktiven Arbeitsmedium nicht mit einem Schutzgehäuse ausgestattet. Ein solches Modell einer Kotpumpe erfordert eine spezielle stationäre Installation im Tank, arbeitet geräuschvoll, ist nicht mit einer Mühle ausgestattet und wird unter häuslichen Bedingungen selten zum Pumpen von Abwasser aus Senkgruben verwendet.

Oberflächen- oder externe Kotpumpe

Externe Kotpumpen sind neben dem Lagertank installiert, und der Prozess des Abpumpens des Inhalts der Gruben erfolgt durch Eintauchen des Saugrohrs in die Flüssigkeit. Pumpen dieses Typs sind transportabel und werden unmittelbar vor dem Abpumpen von Abfällen aus der Grube installiert. Oberflächenmodelle von Pumpen sind weniger anfällig für Verunreinigungen. Sie können problemlos in andere Arbeitsbereiche verlagert werden, unabhängig davon, ob Keller abgepumpt oder technisches Wasser für die Bewässerung im Land bereitgestellt werden.

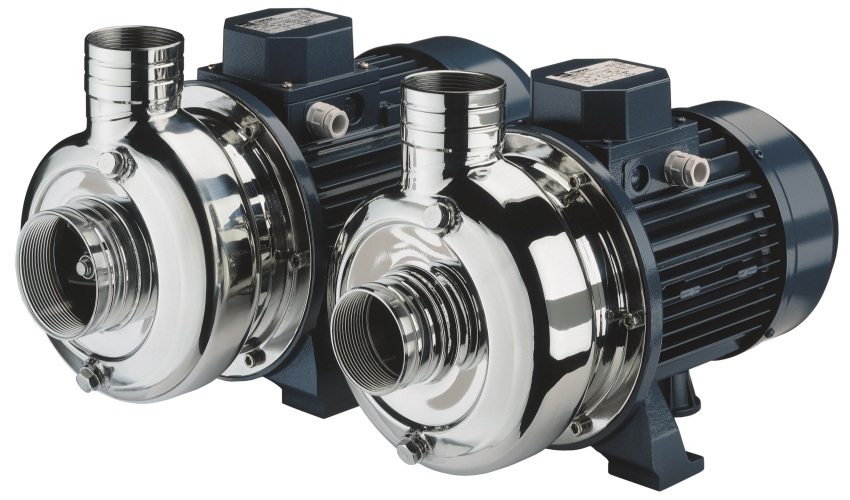

Oberflächenkotpumpen sind transportabel, sodass mit ihnen mehrere Senkgruben nacheinander abgepumpt werden können

Hilfreicher Tipp! Wenn die Oberflächenpumpe bei Temperaturen unter Null arbeitet, muss sie isoliert werden. Andernfalls besteht ein hohes Risiko des Einfrierens der Flüssigkeit in der Pumpe, wodurch das Gerät beschädigt wird.

Für Landhäuser und Privathäuser mit individuellem Abwassersystem ist die Verwendung einer Kotpumpe mit Mühle sinnvoll. Dadurch entfällt die ständige Überwachung des Eintritts von Gegenständen in den Abwasserkanal, deren Volumen größer ist als in der Betriebsanleitung des Geräts vorgeschrieben.

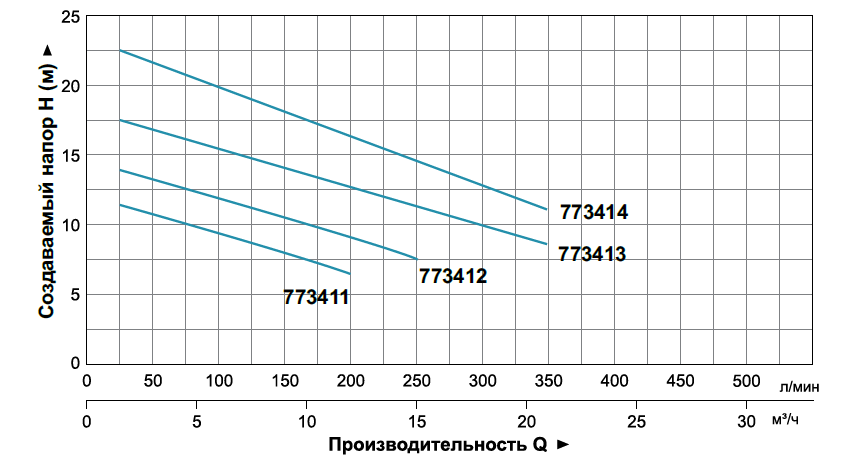

Das Diagramm der Abhängigkeit der Produktivität vom erzeugten Druck bei einer Motordrehzahl von 2850 U / min (z. B. Entwässerungs- und Kotpumpen von Aquatica)

Um ein Verstopfen des Abwassersystems in Häusern zu verhindern, in denen die erforderliche Entwässerungsneigung verletzt wird oder eine hohe Wahrscheinlichkeit besteht, dass nicht standardmäßige Einschlüsse in den Abfluss gelangen, wird eine Stuhlpumpe mit einem Toilettenschleifer verwendet.Solche Strukturen sind direkt hinter der Toilette montiert, sie sind bei der nächsten Betätigung des Spülkastens mit einer automatischen Einschaltfunktion ausgestattet und können mehrere Anschlüsse von anderen Sanitärarmaturen kombinieren. Wenn Sie eine Aktenvernichterpumpe verwenden, können Sie die Kanalisation für immer vergessen.

Senkgrubenpumpe mit Aktenvernichter - Modellauswahl

Eine Kotpumpe vom Tauchtyp mit einer Mühle wird verwendet, um Gegenstände zu zerkleinern, die beim Abpumpen ihres Inhalts in Sumpfgruben gefallen sind. Die Eintauchtiefe des Gerätes beträgt 10 Meter. Die Verhinderung des Trockenlaufs der Pumpe wird durch einen integrierten Schwimmerschalter erreicht. Die Pumpe schaltet sich automatisch ein, wenn das kritische Fäkalienniveau in der Senkgrube erreicht ist, und schaltet sich aus, wenn das Abflussniveau abnimmt.

Im Gegensatz zu Halbtauchmodellen sind Tauchpumpen mit einer Schutzabdeckung ausgestattet

Die Tauch-Kotpumpeneinheit besteht aus folgenden Elementen:

1. Gehäuse (aus korrosionsbeständigem Material).
2. Rotor.
3. Stator.
4. Elastische Manschetten.
5. Hülse (aus Edelstahl).
6. Ölkammer (verhindert Überhitzung der Geräte).
7. Gummidichtung ..
8. Fahrradrad (mit Schneidkanten zum Hacken).
9. Spiralabdeckung (ausgestattet mit Schneidgliedern).
10. Abzweigrohr mit abnehmbarem Stecker.
11. Speziell entwickeltes Netz (für bequemeren Transport).

Diagramm einer Kotpumpenvorrichtung mit einer Mühle

Berücksichtigen Sie bei der Auswahl eines Tauch-Kotpumpenmodells die folgenden Indikatoren:

• Betriebsfrequenz;
• die Tiefe des Behälters;
• Abstand zum vorgesehenen Abfluss;
• Einheitsleistung;
• Durchmesser des Arbeitsabzweigrohrs;
• zulässige Größen der verarbeiteten Einschlüsse.

Hilfreicher Tipp! Bevorzugen Sie beim Kauf einer Tauch-Kotpumpe vertrauenswürdige Hersteller. Sie bieten Garantiezeiten für den Betrieb und einen schnellen Austausch der erforderlichen Teile im Fehlerfall.

Die Installation der Abwasserpumpen erfolgt gemäß der Bedienungsanleitung, die Komponenten und Teile werden mit dem Hauptgerät am Gerät befestigt.

Bei der Auswahl einer Stuhlpumpe sollten Sie auf deren technische Eigenschaften achten.

Russische Hersteller von Pumpeinheiten - Unternehmen Dzhileks, Vikhr

Viele produzierende Unternehmen sind auf die Herstellung von elektrischen Pumpgeräten für den Hausgebrauch und die Industrie spezialisiert. Unter den führenden europäischen und russischen Herstellern sind SFA (Frankreich), Gilex (Russland), Sprut (China), Grundfos SEG (Dänemark), Homa Barracuda (Deutschland), Zenit (Italien) und Vikhr (Russland) bekannt.
Dzhileks Kotpumpen bestehen aus hochwertigen Korrosionsschutzmaterialien, die sich durch Multifunktionalität im Einsatz und einen angemessenen Preis auszeichnen. Pumpen dieser Marke können sowohl zum Abpumpen von Abwässern als auch zum Entleeren von Kellern und zum Pumpen von Wasser zur Bewässerung verwendet werden.

Grundparameter von Jileks Kotpumpenmodellen:

Das Arbeitselement (Rad) der Jileks Kotpumpe besteht aus Edelstahl, das Gerät ist mit einem Wärmeschutz ausgestattet. Das vom Schneidemechanismus verarbeitete Einschlussvolumen kann 35 mm erreichen. Der Preis für Dzhileks-Pumpeinheiten schwankt je nach gewählter Kapazität und Leistung der Einheit.

Pumpe "Fecalnik" 150/6 von Dzhileks

Das Unternehmen Vikhr hat sich seit den 70er Jahren des letzten Jahrhunderts auf Pumpanlagen spezialisiert. Die technischen Geräte dieses Unternehmens werden strengsten Kontrollen und Tests unterzogen, was Anlass gibt, die Produkte als qualitativ hochwertig und langlebig zu betrachten. Kotpumpenmodelle dieser Marke werden nach der Leistung und Größe des durch die Mühle geleiteten Inhalts klassifiziert.Die Kotpumpe Whirlwind fn-1500l ist für den Hausgebrauch gedacht, verfügt jedoch über eine hohe Leistung und Leistung.

Technische Eigenschaften der Kotpumpe Whirlwind fn-1500l:

Mit der Kotpumpeinheit Whirlwind fn-1500l können sauberes Regen- oder Grundwasser abgepumpt und Abwassermassen aus Senkgruben abgelassen werden. Die Kosten für das Modell Whirlwind fn-1500l entsprechen der Kombination "Preis - Qualität".

Beliebte Modelle von Kotpumpen ohne Vortex-Chopper

Vorarbeiten vor dem Abpumpen

Nachdem Sie sich mit den Vorteilen und Prinzipien des Betriebs von Kotpumpen vertraut gemacht haben, können Sie eine Auswahl treffen, die für ein bestimmtes System akzeptabel ist. Wenn eine automatische Ableitung von Abwasser aus der Grube geplant ist, benötigen Sie ein Tauchmodell einer Kotpumpe. Die Taucheinheit wird ihre Funktion erfüllen, wenn der Abstand zum Boden der Senkgrube drei Meter oder mehr überschreitet Klärgrube so angeordnet, dass es unmöglich ist, sich ihm mit einem Abwassertank zu nähern.

Wenn von Zeit zu Zeit Abwasser in einen Abwasserkanal oder einen speziellen Sumpf gepumpt wird, ist hier eine Oberflächeninstallation angebracht. Nach der Reinigung kann das Gerät ohne Vorreinigung abgenommen und für andere Zwecke verwendet werden.

Pumpenlayout innen Klärgrube oder Senkgrube

Um den erforderlichen Druck zu bestimmen, muss die horizontale Transportentfernung zur Anzahl der vertikalen Meter addiert werden (addieren Sie einen Meter für 10 Meter). Wenn beispielsweise die kontaminierten Massen auf eine Höhe von 4 m angehoben und 20 m horizontal gepumpt werden müssen, sollte der erforderliche Pumpenkopf 7 m betragen (4 + 2 + 1 Lager).

Hilfreicher Tipp! Bevor Sie mit der Reinigung der Abflussgrube beginnen, müssen Sie die dicken Abwassermassen mit etwas Wasser verdünnen. Das Wasser sollte das Abwasser etwa 5-7 cm bedecken. Danach werden Bakterien in die Grube gegossen, um die Fäkalien zu verflüssigen.

Kotpumpe (Video)

Zur Reinigung von Fäkalien wird empfohlen, systematisch spezielle biologische Produkte zu verwenden, unter deren Einfluss der unangenehme Geruch neutralisiert wird und sich die Fäkalien zersetzen.

Wenn Sie in Ihrem Betrieb eine Kotpumpe für Senkgruben mit einer Mühle verwenden, können Sie die Kanalisation ein für alle Mal ablehnen und das Abpumpen von Abwasser nach Bedarf unabhängig planen.
