Stik: diameter, dybde og andre parametre for produkter til skjult installation

Til installation og sikker drift af ledningsudstyr bruges en stikkontaktboks: Diameteren på dette element, dets dybde og andre parametre afhænger af typen af ​​overflade, hvorpå man kan arbejde. Denne artikel hjælper dig med at forstå de eksisterende typer monteringsbokse og lære at vælge produkter i optimale størrelser til vægge lavet af beton, gipsvæg og andre materialer.

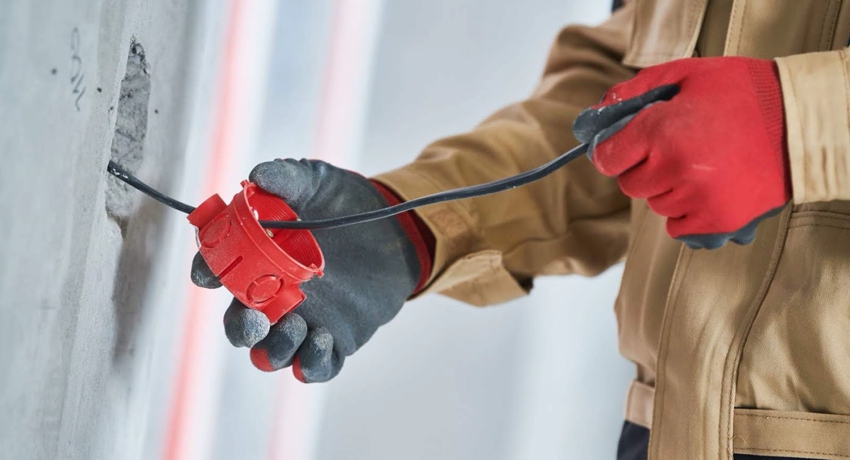

Stikkene på stikkontakterne kan variere afhængigt af formålet og fremstillingsmaterialet

Generel information om monteringsbokse: størrelser og typer af fatningsbokse

En samledåse eller et glas til en stikkontakt er en speciel kasse, der bruges til at organisere elektriske ledninger i et rum. Det er nødvendigt for sikker installation af sådanne systemkomponenter som:

• stikstik;

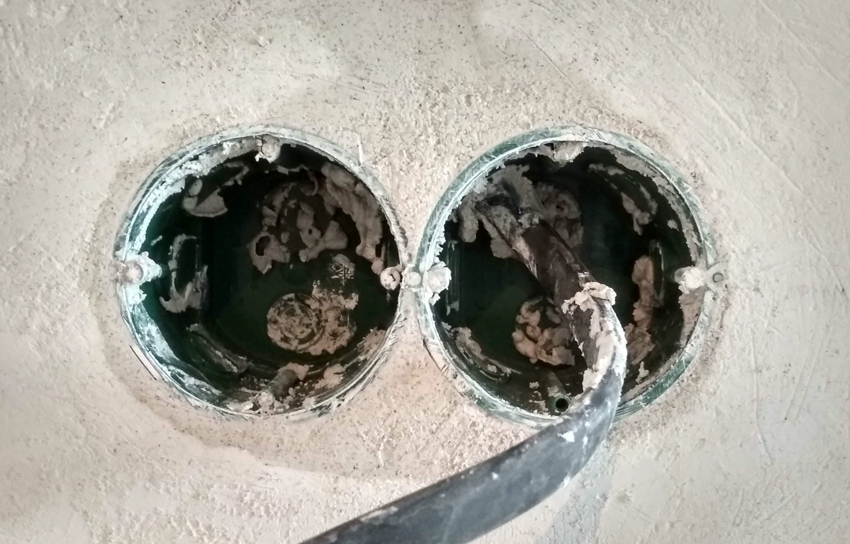

Stikkene monteres i væggen, og derefter installeres stikkontakter og afbrydere inde i dem

• afbrydere;
• regulatorer og kontrolpaneler til justering af elektriske apparater;
• terminalblokke;
• lysdæmpere, der styrer lysintensiteten.

Forudsat at teknologien følges og den rigtige størrelse er valgt, beskytter stikkontakterne i væggene brugerne mod elektrisk stød.

Hvad er stikkontakterne: typer og klassificering af produkter

Til fremstilling af briller til stikkontakter anvendes plast samt metal og træ. Hvert materiale har sine egne egenskaber. Trækasser er kun velegnede til overfladekabler, så de er ikke så populære som plastik. Metalprodukter anvendes praktisk talt ikke, da de ofte fremkalder en kortslutning. Anvendelsesområdet strækker sig til træhuse.

Den bedste mulighed er plastik. Til fremstilling af sådanne briller anvendes ikke-brændbart materiale. Producenter af plastprodukter justerer dimensionerne på sokkelkasserne, så de passer til gips- og vægkonstruktioner af træ, beton og andre materialer.

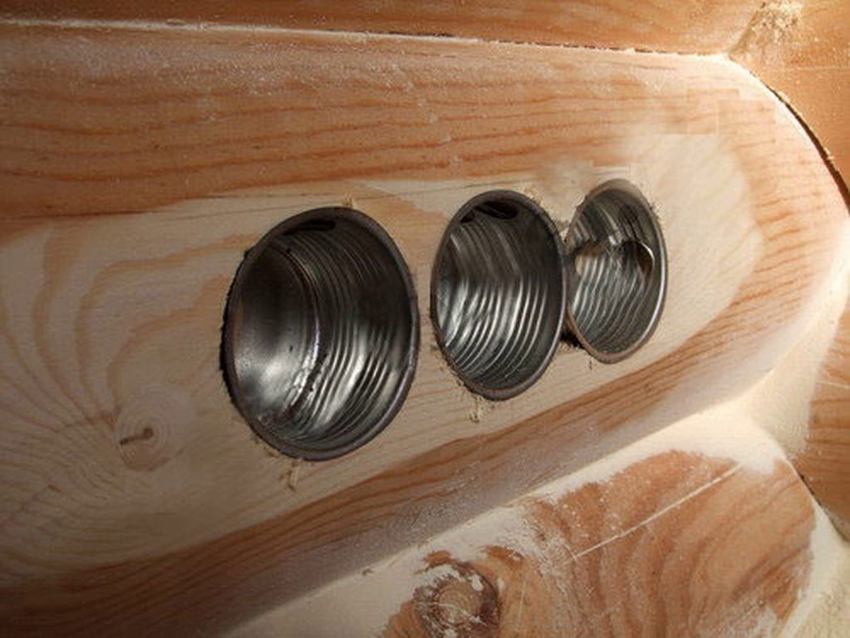

Metalstik bruges kun til trævægge

Briller af plast er velegnede til montering af stikkontakter på overflader med forskellige typer finish:

• Fiberplader;
• krydsfiner;
• Spånplade;
• foring.

Vigtig! Uanset rumtype skal ledninger installeres i overensstemmelse med etablerede regler og forskrifter. Takket være dette vil forbindelsen og den efterfølgende drift af elektriske apparater være praktisk og sikker.

Med hensyn til form og konstruktion er monteringsbokse:

1. Runde - universelle produkter, de mest populære.
2. Firkantet - de er mere rummelige.
3. Oval - designet til installation af 2 stikkontakter eller "socket-switch" design.
4. Kompositblokke, der giver dig mulighed for at kombinere flere stikkontakter i et design (fra 2 stk.).

På trods af forskellene i konfiguration ser alle designs ud som et glas. Alabaster eller gips i Paris bruges til at fastgøre produkterne i væggen.

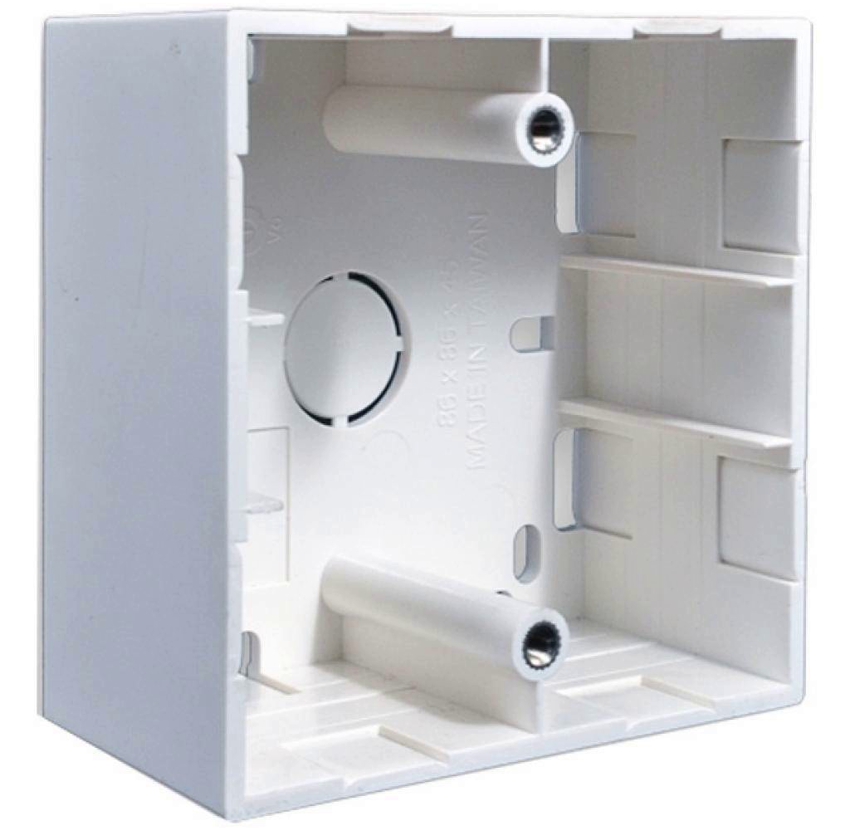

Den firkantede kasse har et større indvendigt rum

Til salg er der modeller med og uden ekstra fastgørelseselementer. Valget afhænger af overfladematerialet. Beton er et tæt og holdbart materiale. Produkter er sikkert fastgjort i det uden yderligere fastgørelseselementer. Det er nok bare at vælge den passende størrelse på kronen til stikkontakten i beton, lave et hul og installere produktet i overensstemmelse med teknologien. Hvis væggene i rummet er bløde, hule, er det bedre at tage kasser med fastgørelsesstrimler. På grund af dem fastgøres stikket sikkert i hullet.

Stikbokse adskiller sig fra hinanden i design og farveskema. Som regel er denne faktor vigtig for overheadprodukter, der er installeret i fodpanelet. Når alt kommer til alt er de en del af interiøret. Imidlertid påvirker det eksterne design ikke deres funktionalitet på nogen måde.

Hvilke parametre har soklen: diameter og overordnede dimensioner

Plastkopper er oftest fremstillet af polyamid, polyvinylchlorid (PVC) eller polypropylen. Størrelsen på stikkontakten til stikkontakten eller rettere dens parametre afhænger af strukturens form.

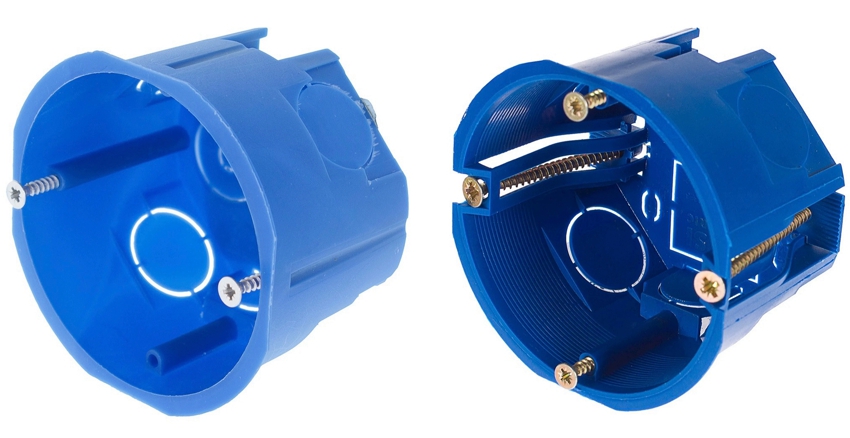

Bøsningskopper er lavet af speciel ikke-brændbar plast

For runde produkter er de vigtigste parametre diameter og dybde. Størrelsesdata er normalt angivet på selve brillerne. Diameteren er angivet med bogstavet "D", og både eksterne og interne indikatorer måles:

1. Ydre - den maksimale diameter, der bestemmer størrelsen på selve stikkets ydre del. Det fungerer som en retningslinje, når du vælger krondiameteren til soklen.
2. Indre diameter, der bestemmer de maksimalt mulige dimensioner for enheden, der kan installeres i kassen.

De mest populære er sokkelkasser med en sådan diameter: 75, 70, 68, 65, 64 og 60 mm.

Vigtig! For korrekt og pålideligt at installere en kontakt eller stikkontakt skal du vælge disse mekanismer, så deres størrelse svarer til monteringsboksens indre diameter.

Stikkets dybde er angivet med bogstavet "H". Som med diameteren har glasset to indikatorer:

1. Monteringsdybde - viser dybden af ​​hullet, der kræves for korrekt installation af stikkontakten i væggen.
2. Intern dybde - definerer dybden på kassen indefra. Denne plads bruges til montering af stikkontakten. Der er også en forsyning af ledninger.

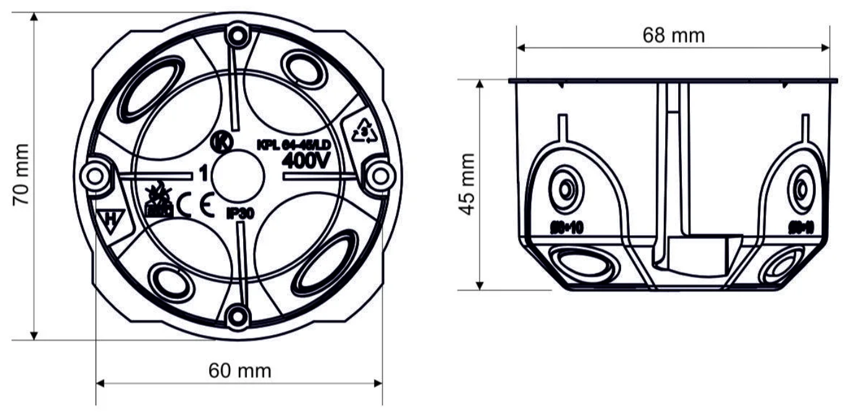

Standardstørrelser af et rundt fatning

Oftest er denne parameter 62, 60, 45, 42 eller 40 mm. Der er også dybere briller op til 80 mm i størrelse. Denne mulighed bruges, hvis der ikke er forbindelsesbokse i ledningerne. Den øgede dybde muliggør installation af klemrækker.

Hvis det er planlagt at installere ovale kasser eller sammensatte blokke, tages der også højde for center-til-center eller fastgørelsesafstand. Denne parameter viser, hvor langt fra akserne (hullerne) er fra hinanden. Dette giver dig mulighed for at opnå en optimal afstand mellem udløbene. I henhold til standarden er den 71 mm.Imidlertid kan dette tal variere i begge retninger, da producenter undertiden afviger fra almindeligt accepterede parametre.

For firkantede kasser bestemmes dimensionerne af følgende parametre:

1. Højde.
2. Bredde.
3. Dybde.
4. Afstand fra centrum til centrum.

Lad os tage et glas med dimensionerne 68x68x43 som et eksempel. Dimensionerne på fatningsboksen 68x68 indikerer, at både bredden og højden på det firkantede produkt er 68 mm. Bagkassens dybde er 43 mm.

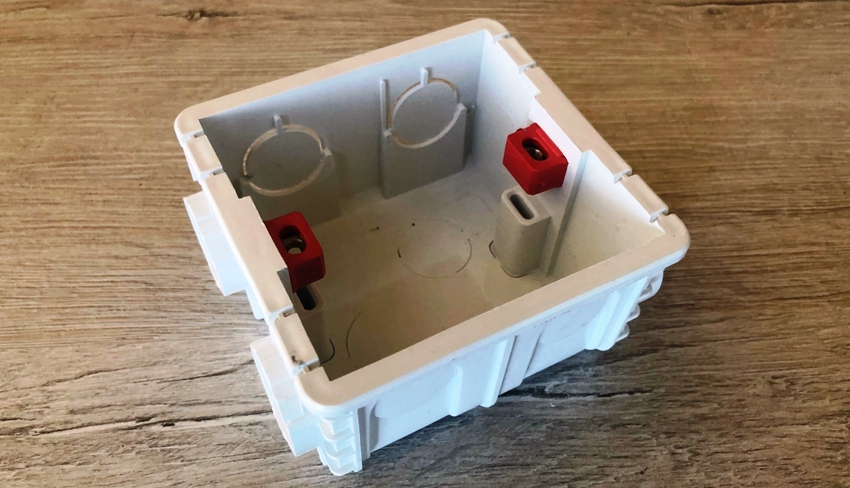

Standardmålene på en firkantet sokkel er 68x68x43 mm

Standard sokkelstørrelser og variationer fra forskellige producenter

Standardstørrelsesprodukter har en diameter på 68 mm. Deres dybde er 45 mm. Under hensyntagen til disse parametre anvendes markeringen til installation af brillerne, så der opnås strengt 71 mm mellem fastgørelsescentre. I overensstemmelse med dette er dimensionerne på kronen til soklen også valgt.

Bemærk! Standardmål refererer til produktets udvendige mål. Den indvendige sektion af sådanne kasser er 65 mm og deres dybde er 40 mm.

Glasstørrelser kan variere fra producent til producent. For at undgå uoverensstemmelser tilrådes det at bruge samledåser og elektriske apparater fra samme mærke.

I Legrand-indbygningsbeslag kan den ydre kant nå 70 mm, og dybden er 65 mm. Disse produkter betragtes som giganter. Selvom producenten tilbyder flere muligheder på én gang, inklusive kasser med en diameter på 68 mm, og dybden kan være 60 eller 40 mm.

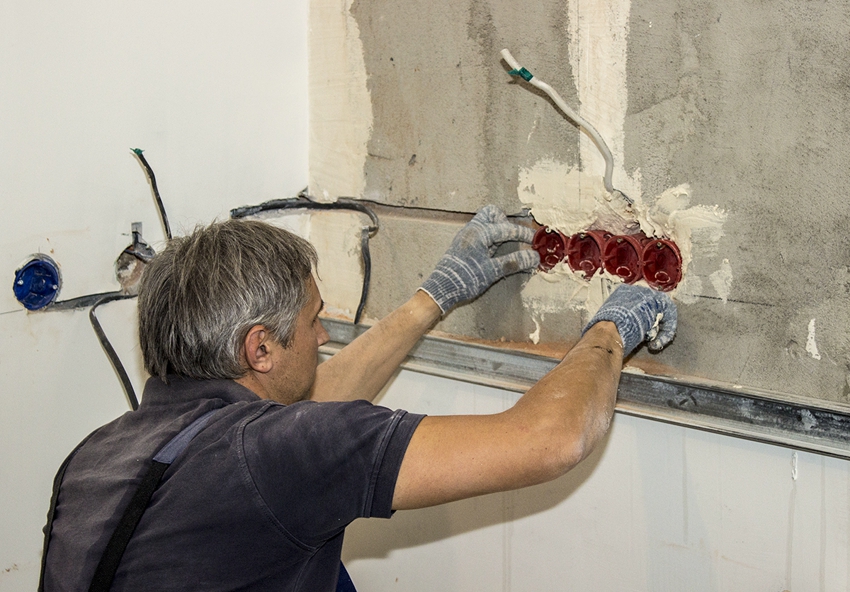

Nogle producenter afviger fra de generelt accepterede størrelser og fremstiller briller med ikke-standardmål

Briller fra den indenlandske producent Hegel har også en dybde på 60 mm med en standarddiameter på 68. Disse kasser er designet til installation af lysdæmpere med komplekse designs og afbrydere.

Schneiders fatningsbokse har en tydeligt markeret standard - 65x45 mm. Disse produkter er fremstillet i Rusland og er i høj efterspørgsel blandt købere.

Hvad angår dybden af ​​kommercielt tilgængelige produkter, varierer den mellem 40-60 mm. Denne parameter vælges under hensyntagen til størrelsen på de fittings, der skal installeres. I butikker kan du også finde dybtgående muligheder - 75-80 mm.

Der er også mindre briller. Deres dybde overstiger ikke 25 mm. Disse kasser bruges, når det er nødvendigt at organisere to strømpunkter i en tynd skillevæg og installere stikkontakter på begge sider af væggen. Denne installationsmulighed tillader ikke brugen af ​​standardstørrelseselementer, da de ikke kommer helt ind i partitionen og stikker ud over dens plan.

Firkantede produkter har også deres egen standard. Deres størrelse er 70x70 mm. Som sjældne undtagelser kan du finde firkantede briller, der måler 60x60 mm.

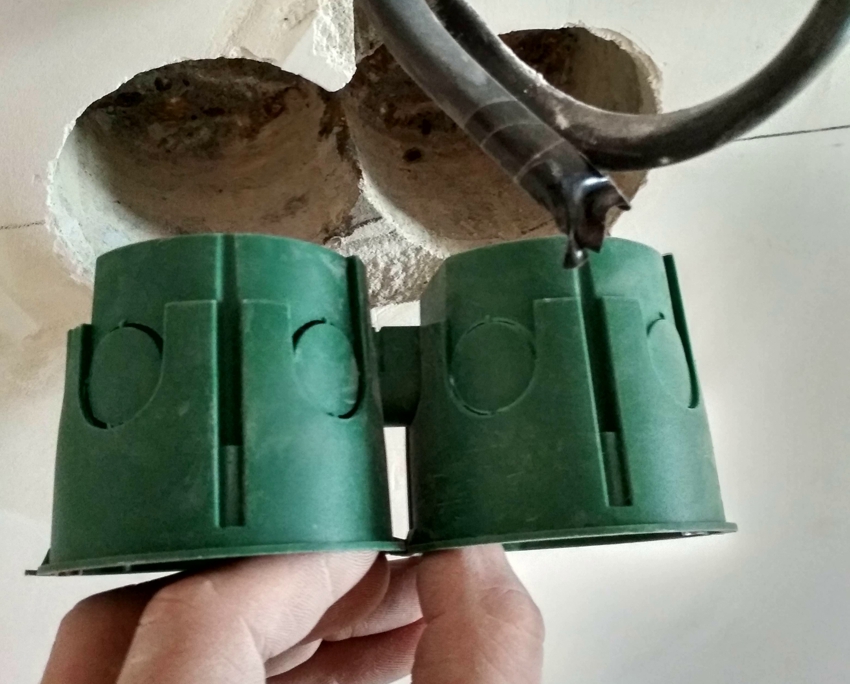

Skylpladernes øgede dybde kan være op til 80 mm

Varianter af kasser til stikkontakter efter installationsmetode

Når du vælger en bagboks, tages der flere faktorer i betragtning. Du skal ikke kun være opmærksom på produktets materiale, dets form og konstruktionstype, som kan være enkelt, dobbelt eller tredobbelt (der er endda in-line). Installationstypen (lodret eller vandret) er også vigtig såvel som materialet på væggen, hvor installationen skal udføres.

Briller kan installeres på følgende overfladetyper:

• fyldige vægge;
• skillevægge af gips;
• fodpaneler.

Vigtig!Dimensionerne på kronen under soklen såvel som selve glassets størrelse vælges under hensyntagen til overfladetypen. Hvert materiale har sine egne krav til systemets parametre, så teknologien og værktøjssættet kan variere.

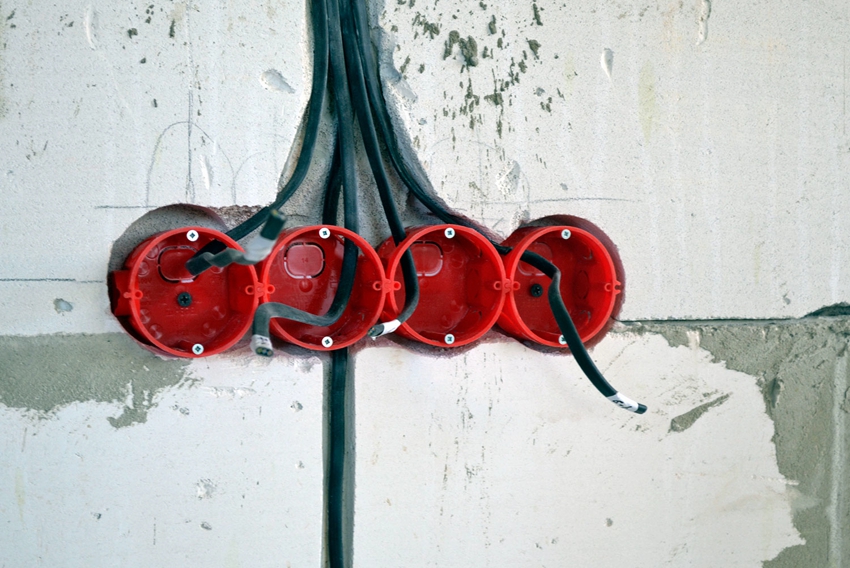

For forskellige vægmaterialer vælges den passende type koblingsboks

Massive vægge: dimensionerne på fatningsbokse til beton og andre materialer

Hvis det er planlagt at installere kommunikation i solide vægge, anbefaler eksperter at bruge murværksmetoden.Denne metode kan anvendes i rum, hvor skillevægge er lavet af luftbeton, mursten, beton, sten og andre materialer med en lignende struktur.

Da faste vægge er ret tykke, er der ingen strenge begrænsninger med hensyn til dybden af ​​betonflangerne, deres form og strukturelle struktur. Der er dog en enkelt standard for diameteren - 68 mm. Desuden er denne indikator ikke et krav til selve materialet som sådan.

Relateret artikel:

Bevægelsessensorer til at tænde lys: en sikker måde at spare energi på

Beskrivelse af enheden. Varianter af enheder efter forskellige kriterier. Sensorinstallationsalgoritme. Populære modeller. Lampe med DD.

Betonvægspaneler har generelt accepterede parametre. De er støbt sammen med fordybninger til montering af stikkontakter og kanaler, hvor strømkablet er lagt. Der er klare bygningskoder til fremstilling af betonvægpaneler, og størrelsen på vægpladen er allerede et biprodukt af disse regler. For faste vægge tages kasser normalt med en dybde på 41-45 mm. Dette er ret nok til korrekt installation af enhver form for stikkontakter og afbrydere.

Eksklusive bærende vægge er tykkelsen af ​​skillevæggene i rummet mindst 8-10 cm. Power-point er normalt designet på samme niveau. Stikkene vil således være placeret på begge sider af væggen. Derudover får de strøm fra et enkelt strømkabel. Dette betyder, at den samlede dybde for begge kasser ikke må overstige 9 cm, dvs. ikke mere end 45 mm for hver.

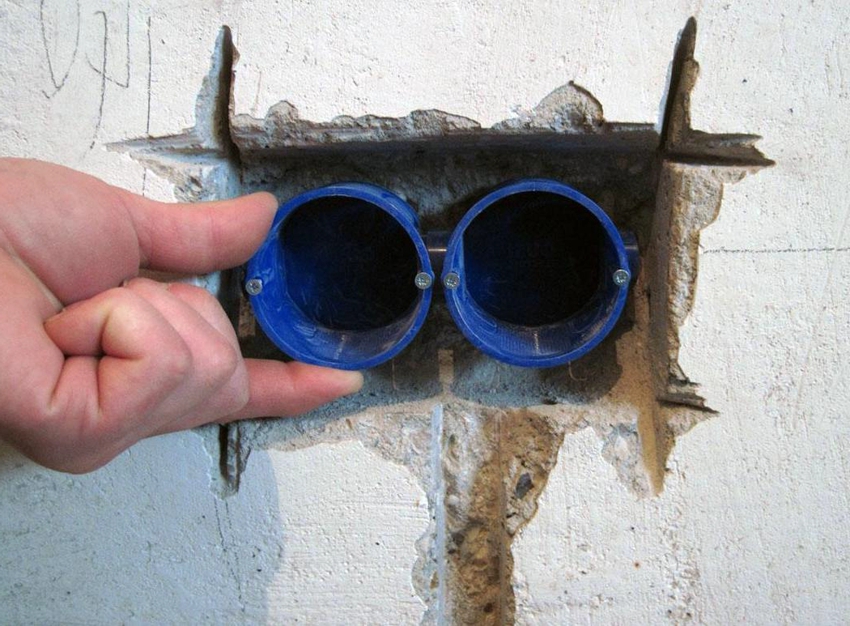

Installation af stikkontakter i en betonvæg

Hvorfor udføres installationen af ​​dybe stikkontakter i beton?

Dybe briller er monteret i bærende vægge. Tykkelsen af ​​disse partitioner tillader installation af ikke kun standardprodukter, men også kasser med øgede parametre. Installationen udføres ved hjælp af den samme krone til 68 mm stikkontakter, da glassets diameter forbliver den samme.

Dybe monteringsbokse bruges til forskellige formål. For det første er de velegnede til installation af stikkontakter under et tv-kabel eller et lokalt Ethernet-netværk. I dette tilfælde skal den indre lednings bøjningsradius være stor nok. Konventionelle briller giver ikke sådanne betingelser, og landingsdybden bør derfor øges til 61 mm.

For det andet tillader kassen med en langstrakt krop installation af volumetriske elementer. Disse inkluderer stikkontakter med et tilpasset modul eller kontakter. Al fyldning passer let indvendigt takket være denne ekstra 15-20 mm.

For det tredje kræves øget dybde til briller med dobbelt formål. Disse produkter kaldes køje. Takket være dem ser finishen mere æstetisk ud, og producenter kan spare på mængden af ​​materiale.

Bemærk! Køjesenge er ikke kun velegnet til afsætningsmuligheder, men også til afbrydere.

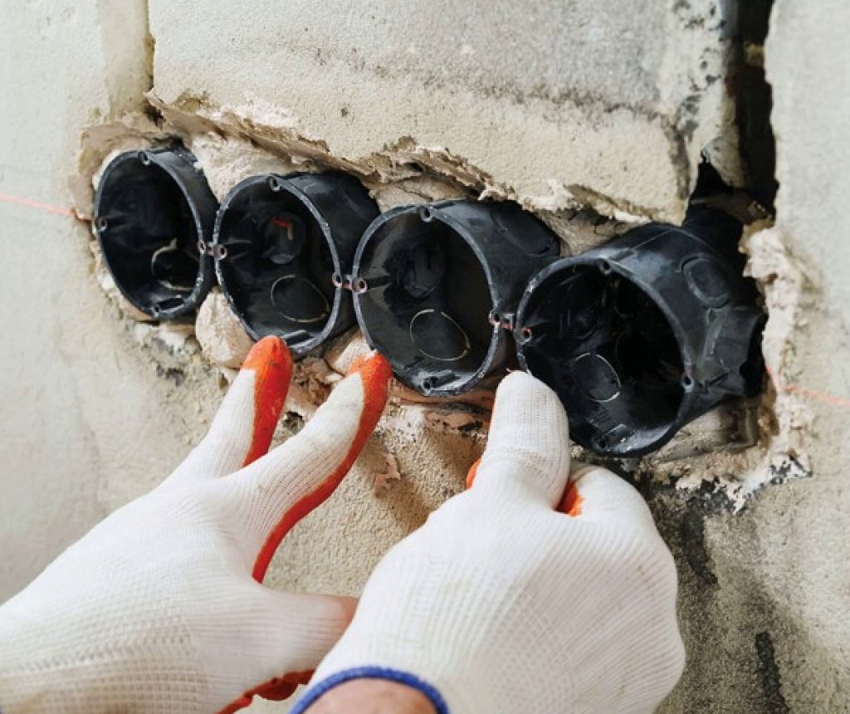

Til installation i bærende vægge bruges oftest dybe briller.

Gipsvægsstik: produktstørrelser til tynde skillevægge

Konventionelle solide vægbriller er ikke egnede til montering af afsætningsmuligheder i gipsvæg. Til disse skillevægge leveres specielle designs med en speciel struktur. For at indikere størrelsen på æskerne anvendes den ydre diameter af produkterne (d2) og dybden af ​​deres plantning (H).

Specielt til arbejde med tynde skillevægge er standarddiameteren på gipsflanger 68 mm. Selvom der er andre muligheder til salg. Disse produkters ydre diameter kan være 75, 70, 65, 64 eller 60 mm.

Monteringsboksenes dybde kan variere. I små produkter er den 40, 42 eller 45 mm. Der er også dybere typer briller. Deres størrelse kan være 60 eller 62 mm.

Modeller med ikke-standard fit-størrelser leveres til markederne.Sådanne produkter overholder ikke standarden, de er snarere undtagelser fra reglerne. Når du vælger et glas, skal installationsplaceringen tages i betragtning. Eksperter anbefaler at bruge kasser med en landingsdybde på 60 eller 62 mm, hvis gipspladens tykkelse tillader det. Sådanne design forenkler ledningsføring i høj grad, hvis kredsløbet ikke tillader installation af samledåser.

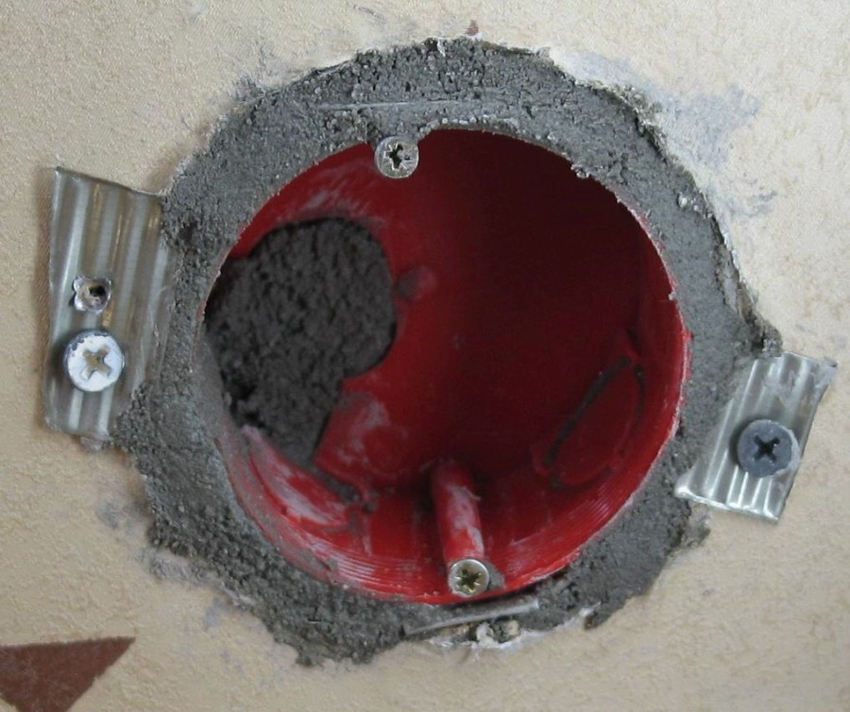

Diameteren på brillerne til gipsvægge kan variere mellem 60-75 mm

Installationsbokse til montering af fodlister

Installationsbokse til montering af stikkontakter i fodpanelet fås som færdige moduler. Deres parametre justeres til den almindeligt accepterede standard. Du behøver ikke bekymre dig om afsætningsmuligheder eller andre skifteindretninger, der ikke passer. Disse produkter er specielt konfigureret, så de installeres over fodpaneler. Bagsiden er fastgjort til en bærende væg eller gipsvæg.

Formen og farven på disse varer kan variere. For at installationsboksen ikke tiltrækker opmærksomhed og ikke kommer ud af billedet, anbefales det at vælge farver i overensstemmelse med vægdekorationen og selve stikkontakten.

Installation af sådanne kasser er lige så let som installation af overflademonterede stikkontakter. For at gøre dette skal du organisere et lille hul i bundpladen. Dens størrelse skal svare til størrelsen på bagsiden af ​​kassen. Fastgørelsesdelens bredde varierer fra 65 til 85 mm. Den maksimale dybde på dette glas er 25 mm. Der skal lægges et strømkabel i kanalen, og kassen skal skrues på væggen med skruer.

Vigtig! Du skal sørge for, at stikkontakten sidder fast og sikkert på væggen. Ellers løsnes dette modul og dets indhold hver gang stikket trækkes ud af stikkontakten.

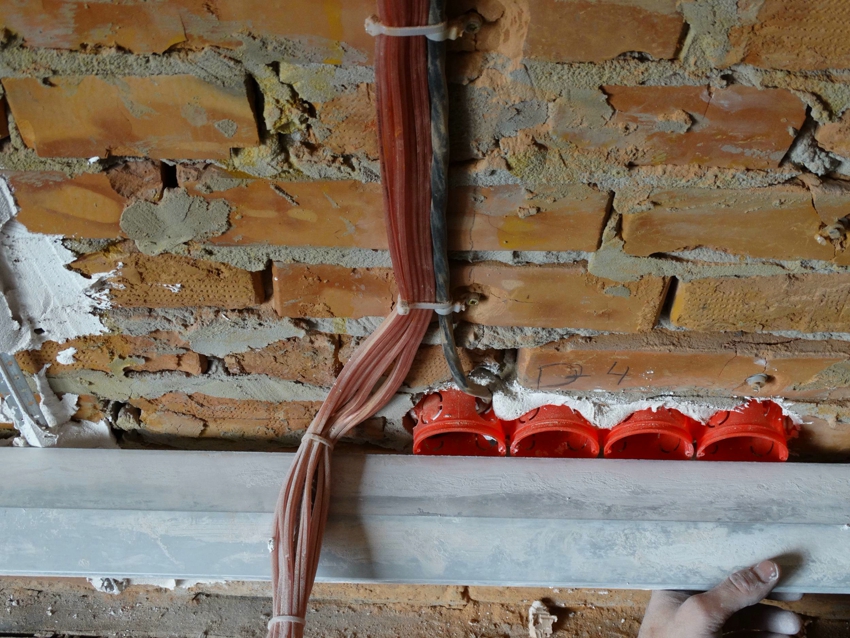

Installation af kasser til fodlister i en mur

Kompositstrukturer og tredobbelte bøsninger i en bøsning

Triple stikkontakter findes i forskellige konfigurationer. Der er modeller, der er lukket i en ramme og har et dæksel. Til salg er der optioner med tre separate afsætningsmuligheder. I dette tilfælde kombineres kroppen og låget. Modeller, der er udstyret med en switch, er meget efterspurgte blandt forbrugerne. Det giver dig mulighed for at afbryde strømmen til en bestemt del af kredsløbet, hvilket er meget praktisk i de tilfælde, hvor lejlighedsejerne er fraværende i lang tid.

Triple stikkontakter bruges til montering af to typer stikkontakter:

1. C5 - stikkontakt i sovjetisk stil. Det har ikke et jordforbindelse; i nogle tilfælde er hullerne til stikket ikke standard.
2. C6 - Euro-bøsning, med eller uden jordforbindelse. Dimensionerne på disse enheder er underlagt en streng standard.

For at montere kasser med tre separate udtag skal der bores yderligere to huller. Der er ingen problemer med en gipsskillevæg: den korrekte diameter på kronen til udløbet er valgt, markeringen påføres under hensyntagen til afstanden fra centrum til centrum, yderligere handlinger udføres i overensstemmelse med teknologien.

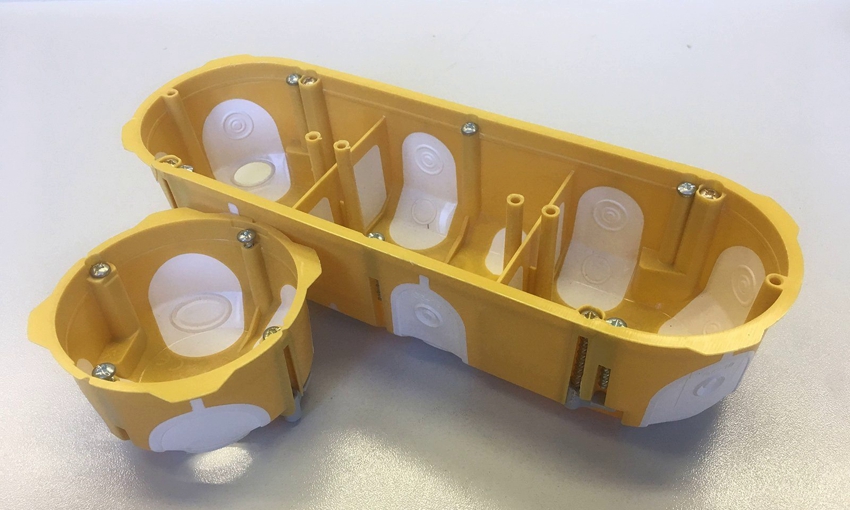

Til montering af flere udtag i træk anvendes aflange og sammensatte glasstrukturer

Installation af kassen i solide vægge medfører yderligere omkostninger. Derfor foretrækker mange lejlighedsejere at installere en tredobbelt stikkontakt i en stikkontakt. Denne mulighed betragtes som billigere, selvom den ikke kan kaldes praktisk.

Sådan vælges den rigtige krone til soklen

Kronen er et kort stykke rør med et centreringsbor og integrerede skæreelementer. De kan være almindelige eller have en særlig belægning. Til fremstilling af skæreelementer anvendes hårde legeringer. Vægmaterialet dikterer ikke kun hvilken krondiameter, soklen skal vælge, men også hvilken type lodning til skæreelementer, der er bedst egnet til disse formål.

Almindelige typer af drikkevarer:

1. Carbide - den budgetmæssige og mest almindelige løsning.Materialet er egnet til ikke-professionel brug. Det slides hurtigt, derfor kan kroner med sådan lodning ikke bruges på vægge lavet af ekstra stærk beton.
2. Wolframcarbid - alsidig, velegnet til boring i alle materialer, herunder keramiske fliser.
3. Diamant er den dyreste og holdbare løsning. Materialet klare store mængder arbejde, derfor er det velegnet til professionel brug.

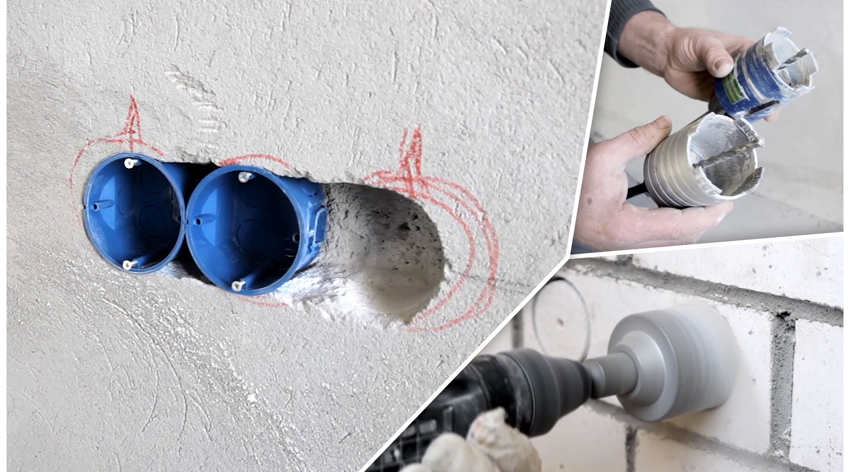

Valget af krone til stikkontakten afhænger af det materiale, hvorfra væggene er bygget

Bemærk! Bits med diamantbelægning bryder ikke i modsætning til wolframcarbid og hårdmetal, når de rammer armeringen. De er velegnede til at skære den i skiver.

Optimal kronediameter til indbygning i vægge lavet af forskellige materialer

Vægge af beton eller mursten pålægger ikke begrænsninger på størrelsen på vægkasserne. Den mest almindelige standardstørrelse er dog 68 mm. Samtidig vælges krondiameteren til beton til stikkontakter, så der er et lille mellemrum mellem kassen og væggen, cirka - 5-10 mm. Dette rum fyldes efterfølgende med en opløsning, som efter størkning fastgør glasset sikkert i reden.

Nestens dybde betyder også noget. Når der dannes et hul i væggen, og der udtages prøver af beton, skal du sikre dig, at dybden svarer til dybden på soklen. Det er ønskeligt, at bagkassens kant er i niveau med væggens plan. For at forhindre stikkontakten i at blive for dyb, kan du markere selve kronen og fokusere på den i processen.

Du kan finde små kroner til salg, der bruges til at danne rede til kasser med en diameter på 60 mm. Men det er bedre at opgive sådanne cylindre og bruge standardversionen. På grund af det faktum, at producenterne ikke overholder almindeligt accepterede størrelser, er der en mulighed for, at soklen ikke kan komme ind i en sådan åbning. Det er bedre at dække de ekstra millimeter med en løsning end at stå over for en lignende situation.

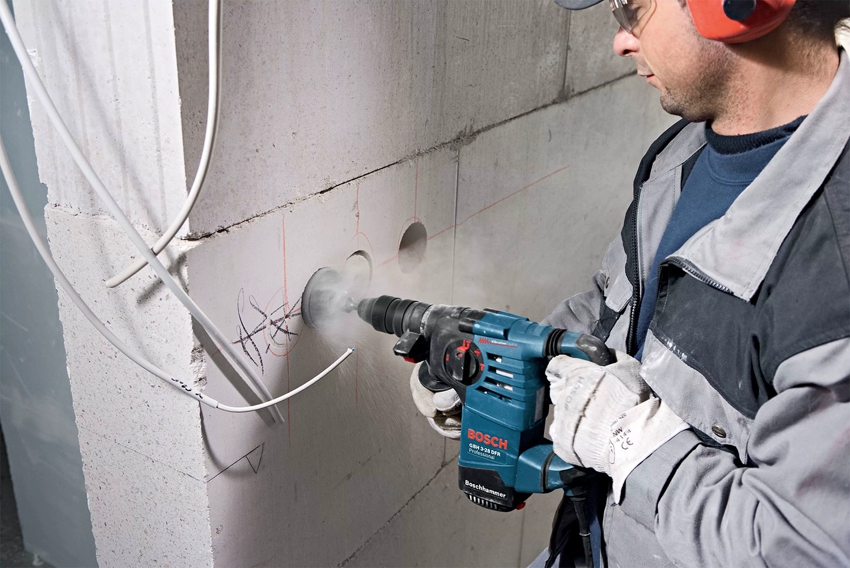

Kronernes dimensioner svarer til standarddimensionerne på sokkelkasserne

Med en mur er tingene lidt anderledes. Installationsboksen er installeret, så kanten ideelt set ikke falder sammen med væggens plan, men med finishen på den.

Som dekoration til brugte mursten:

• foring
• gipsplader;
• gips osv.

Derfor tilpasses stikkets parametre til hudens tykkelse. I dette tilfælde er det mere tilrådeligt at bruge dybe stikkontakter. Hvis det ikke er muligt at beregne finishets tykkelse på forhånd, er det tilladt at bore overfladen, efter at efterbehandlingen er udført.

Hvis installation af stikkontakten i en gipsvæg er påkrævet, anvendes en særlig krone til gipsplader til dette formål. Brug ikke betoncylindre under nogen omstændigheder. De vil beskadige materialet. Til arbejde tages standardmålene på kronen til fatningsbokse i gipsvæg - 68 mm. Selve kassen er fastgjort i væggen med sine egne fastgørelseselementer.

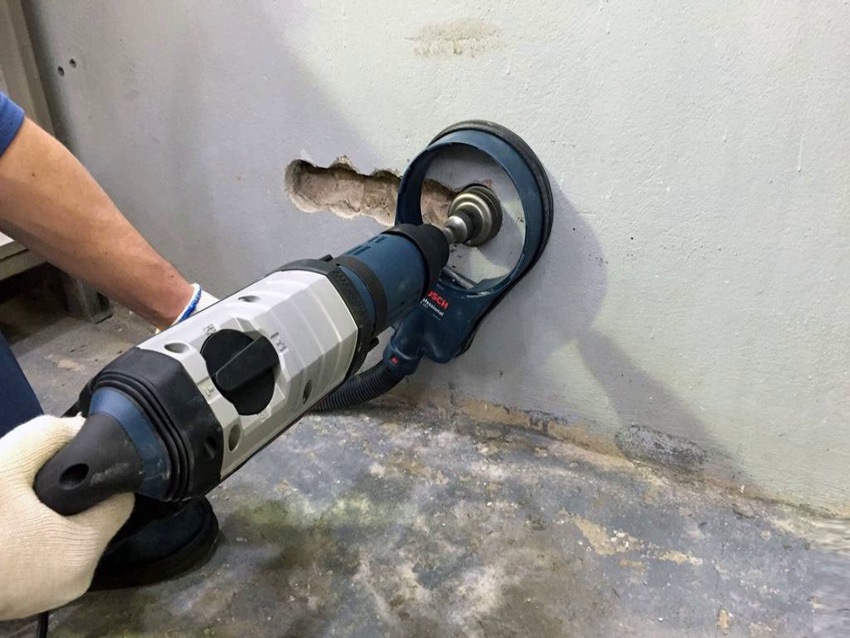

Specielle værktøjer og dyser bruges til at bore huller i betonvægge

På trods af at mange producenter ikke overholder almindeligt accepterede værdier, er der stadig en enkelt standard. Foretag derfor en fejl med størrelsen på bagboksen

meget svært. Selv uden stikkontakter og afbrydere ved hånden, kan du lave markeringer og bore huller i henhold til standarden uden frygt for, at det senere vil være vanskeligt at købe fittings til dem.
